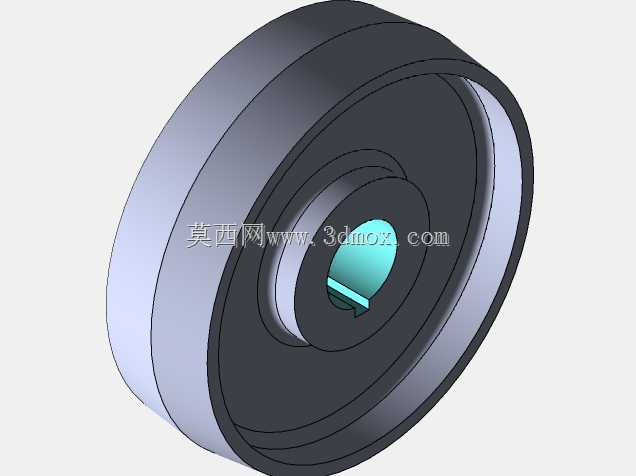

这款带轮结构主要应用于中心距较大的平带传动场景,常见于小型农用机械、轻工输送设备、老式机床进给传动单元中,作为动力传递的核心回转零件,承担着将电机输出扭矩通过平带传递至从动轴的作用,相比V带轮,平带轮的轮缘工作面更平整,可适配帆布平带、尼龙片基平带等多种挠性传动件,传动过程中挠性件弯曲应力更小,适合高速轻载的长距离传动工况。

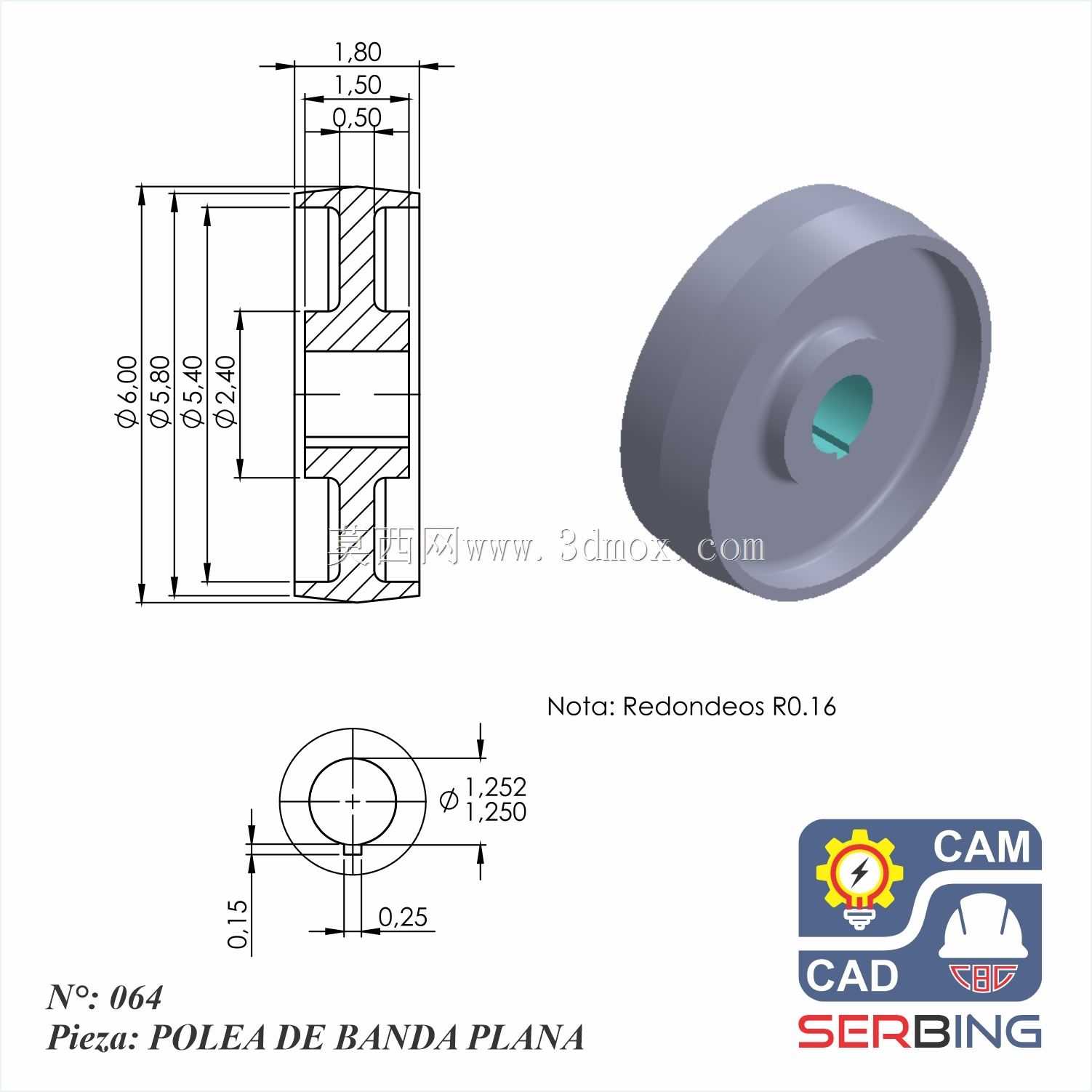

从结构设计逻辑来看,该带轮采用单辐板结构形式,区别于孔板式、腹板式、辐条式带轮,单辐板结构在保证轮体刚度的前提下,能有效控制整体重量,适合带轮基准直径处于150mm至250mm区间的规格,过小直径带轮采用实心结构更省加工成本,过大直径采用辐条结构更减重,单辐板刚好覆盖中小直径带轮的性能与成本平衡点。轮缘部分设计有轻微的中凸度,这是平带轮特有的结构细节,能够在传动过程中让平带自动对中,避免平带运转过程中出现跑偏脱落的问题,中凸度的取值通常控制在轮缘宽度的1%以内,既保证对中效果,又不会让平带出现局部过度磨损。
轮毂部分的设计充分考虑了轴系连接的可靠性,中心孔为通孔设计,孔内加工有标准平键键槽,键槽的位置与辐板形成对称布局,避免键槽开设导致轮毂局部应力集中,轮毂的轴向长度略大于轮缘宽度,保证与轴的配合长度足够,传递额定扭矩时不会出现轴孔配合面压溃的问题,轮毂与辐板的过渡位置设计有铸造圆角,避免铸造过程中出现应力开裂,同时也能减少回转过程中的应力集中系数,提升带轮的疲劳寿命。
从安装边界来看,该带轮的轴向安装尺寸由轮毂长度决定,安装时需要保证带轮轮缘的中心平面与从动带轮的中心平面重合度误差控制在允许范围内,通常中心距小于1m时误差不超过2mm,避免平带出现偏磨。径向安装尺寸需要匹配所选平带的宽度,轮缘宽度比平带宽度宽10%至15%,给平带的轻微窜动预留足够空间,不会出现平带与轮缘侧边摩擦的问题。轴孔与轴的配合采用过渡配合,配合公差通常选H7/k6,既保证装配时的对中精度,又方便后期维护拆卸,键连接采用普通A型平键,键的长度比轮毂长度短5至10mm,避免键端超出轮毂端面与其他零部件发生干涉。
在实际工况使用中,该结构带轮的线速度通常不超过25m/s,若线速度更高则需要对轮体进行动平衡校验,去除辐板、轮缘位置的不平衡量,避免高速回转时出现振动。轮缘的工作表面粗糙度控制在Ra3.2左右,过于粗糙会加速平带磨损,过于光滑则会降低摩擦系数导致传动打滑。辐板的厚度根据传递扭矩的大小计算确定,通常厚度在8mm至15mm区间,保证带轮承受额定张紧力时不会出现辐板变形,轮缘与辐板、辐板与轮毂的连接位置均设计有拔模斜度,适合采用灰铸铁HT200进行铸造生产,铸造后进行时效处理消除内应力,再进行机加工,保证各形位公差满足设计要求。
这类带轮在传动系统布置时,通常需要配合张紧机构使用,因为平带传动的张紧力调整直接影响传动效率与带的使用寿命,张紧轮通常布置在平带的松边内侧,避免平带反向弯曲降低寿命。该带轮的结构没有设计拆卸螺孔,拆卸时可使用三爪拉马勾住辐板位置施力,不会对轮缘工作面造成损伤,日常维护时只需要检查轮缘工作面是否有磨损凹坑、键槽是否出现压溃变形即可,结构简单可靠,维护成本极低,适合在对传动精度要求不高、成本控制严格的通用传动场景中使用。
