带法兰连接结构90度弯管接头

　　在工业流体输送、工艺管路布设的场景里，这类带双法兰的90度弯管接头是管路转向衔接的核心部件，常见于化工介质输送、市政给排水、暖通循环、工业设备气路连接等场景，用来实现管路直角转向的同时，保证连接部位的密封可靠性与装拆便利性。不同于焊接式弯头，法兰连接的结构不需要现场动火焊接，在易燃易爆的厂区管路改造、设备预装段管路对接场景里，能大幅降低施工风险，也方便后期管路检修时的拆卸更换，不用切割管段就能完成局部管件的替换。

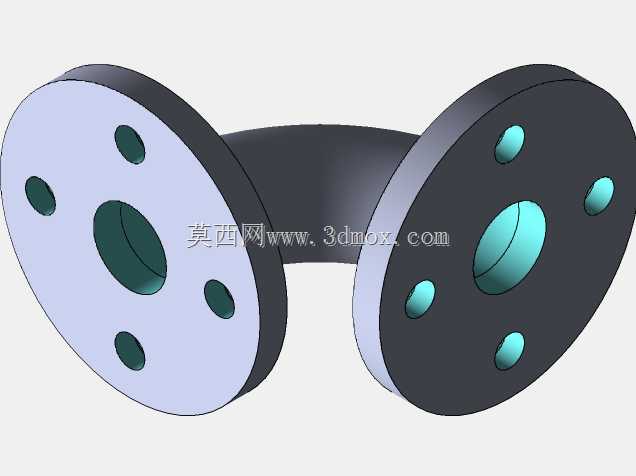

　　从功能特性上看，这个弯管两端的法兰盘均采用标准螺栓孔布局，每个法兰端面上均匀分布4个贯通螺栓孔，安装时只需将两端法兰与对应管路端的配对法兰对齐，穿入适配规格的螺栓，搭配对应压力等级的密封垫片，按对角顺序逐步拧紧螺栓即可完成固定，能承受对应公称压力下的流体载荷，避免管路转向处出现介质泄漏。弯管的流道采用圆弧过渡设计，没有直角突变的流道结构，能减少流体转向时的局部阻力损失，降低输送过程中的压损，同时避免流体中携带的固体杂质在转角处堆积造成管路堵塞，对于含少量颗粒的流体输送场景也有较好的适配性。

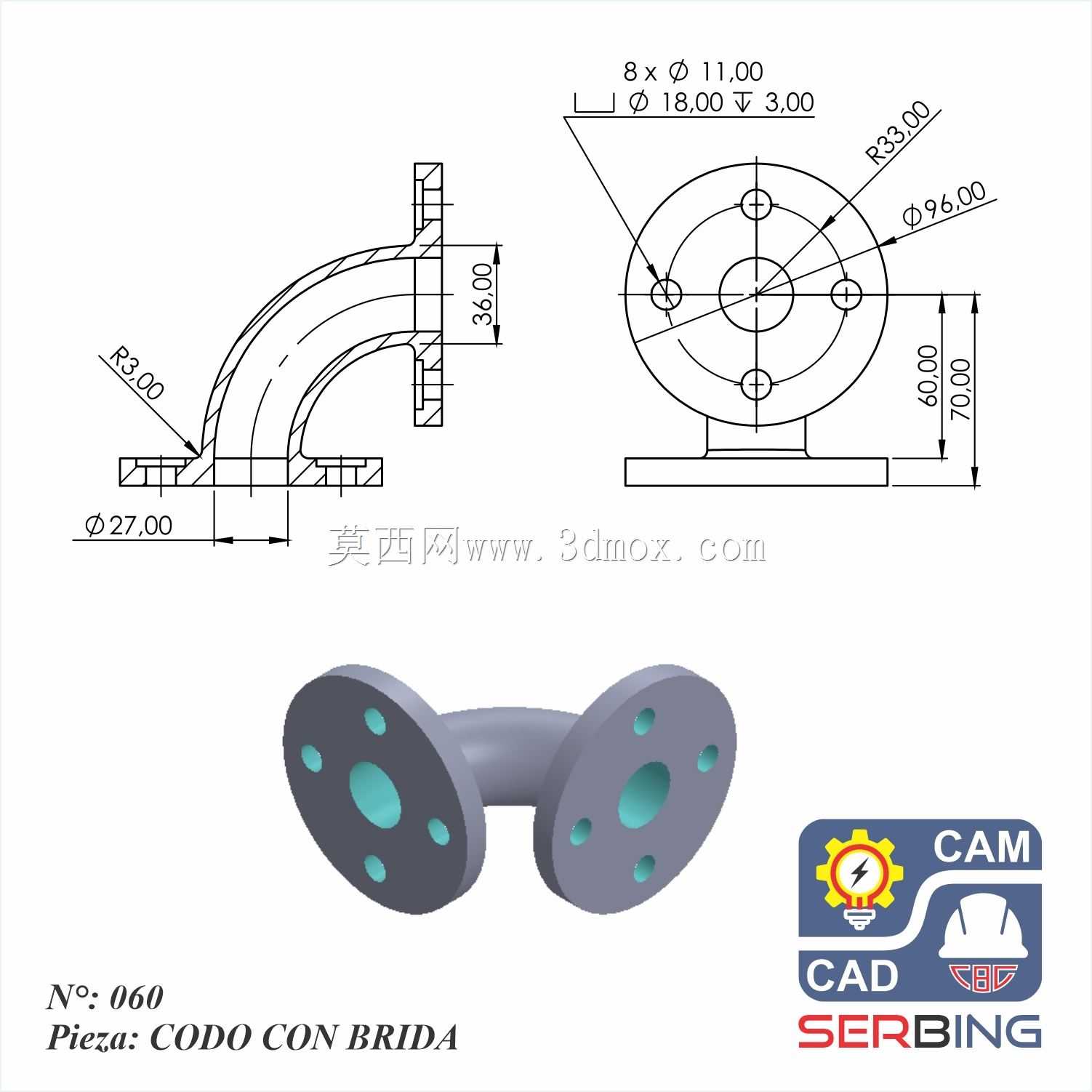

　　设计过程中首先要确定适配的管路通径，弯管的内孔直径直接决定了过流能力，需要匹配对接管路的公称通径，避免通径突变造成的流阻异常。两端法兰的尺寸边界需要严格遵循对应压力等级的法兰标准，法兰盘的外径、螺栓孔中心距、螺栓孔直径、密封面的凸台尺寸都要和配对法兰完全匹配，否则现场安装时会出现螺栓无法穿入、密封面错位导致泄漏的问题。弯管段的弯曲半径需要结合管路布设的空间限制确定，弯曲半径过小会增加流阻，同时弯管处的壁厚减薄量会超出允许范围，降低管件的承压能力；弯曲半径过大则会占用过多的安装空间，不利于紧凑布局的管路系统使用。

　　安装边界方面，这个弯管的轴向安装尺寸需要从两个法兰的密封端面开始计算，两个法兰端面分别朝向垂直的两个方向，安装前需要确认管路两个对接端的中心距与弯管的中心距匹配，预留出螺栓安装的操作空间，尤其是法兰外侧需要留出足够的扳手操作空间，方便螺栓的拧紧与后期拆卸。法兰密封面的平面度是设计与加工时需要重点控制的形位公差，密封面如果存在翘曲、划痕，即使螺栓拧紧力矩达标，也会出现密封失效泄漏的问题，加工时需要保证密封面的表面粗糙度达到密封要求，搭配适配的垫片材质，比如输送水介质用橡胶垫片、输送高温油类用金属缠绕垫片，才能保证长期运行的密封性。

　　在实际选型使用时，还需要结合输送介质的腐蚀性、工作温度、工作压力选择对应的管件材质，普通给排水场景可以选用铸铁或普通碳钢材质，腐蚀性介质场景则需要选用不锈钢或衬塑材质，法兰的压力等级也要和整个管路系统的压力等级匹配，不能出现低压管件用在高压管路里的情况，避免运行过程中出现管件爆裂的安全隐患。这类法兰弯管在预制管路装配时，还可以提前和配对法兰预装试装，确认螺栓孔位对齐无偏差后再进行现场整体吊装，能减少现场安装的调整时间，提升管路施工的效率。
