多级阶梯式带键槽传动轮结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679174
  • 多级阶梯式带键槽传动轮结构设计
  • 多级阶梯式带键槽传动轮结构设计

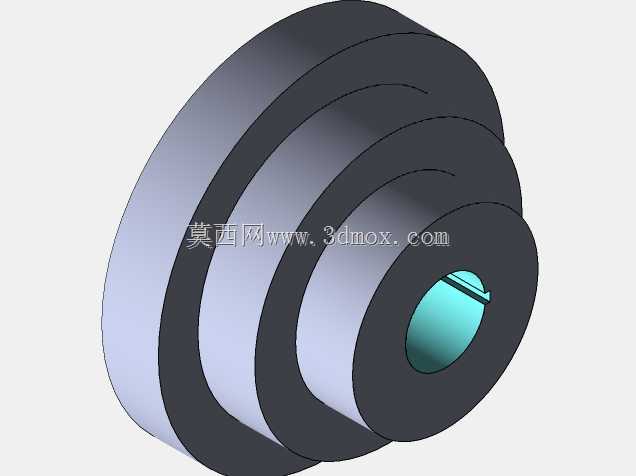

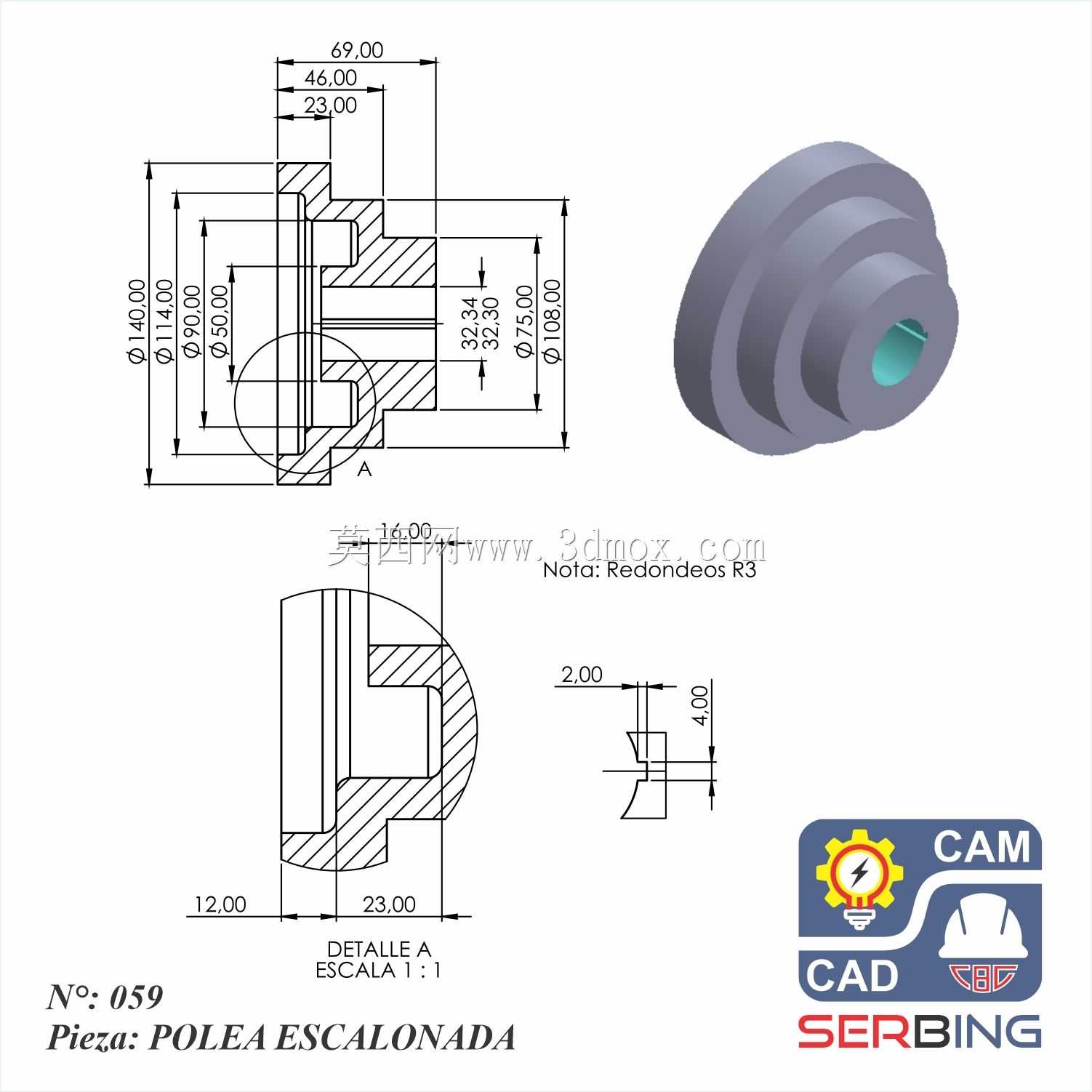

  在常规工业传动场景中,这类多级阶梯结构的轮件,核心作用是适配不同直径的传动带,实现多档位转速传递,常见于小型轻工设备、台式加工机具、输送线的动力端,用来在不更换主动轮的前提下,通过切换带的挂载位置获得不同的输出转速,省去额外加装变速机构的成本与安装空间。从结构上看,轮体采用同轴多阶圆柱设计,每一级轮缘的直径差经过匹配计算,对应不同的传动比区间,轮缘表面做了适配平带的光滑圆柱面设计,没有额外的V型槽,说明其适配平型传动带的使用场景,这类带传动本身具备缓冲吸振的特性,运行噪音低,适合对传动平稳性有一定要求、载荷不算极端的工况。中心孔是整个轮件的安装基准,孔内加工的标准平键槽,是用来和传动轴实现周向固定的核心结构,

  键槽的尺寸与中心孔直径匹配常规的平键规格,装配时可以直接和对应直径的传动轴配合,通过平键传递扭矩,避免轮体与轴之间出现相对转动,保证传动的可靠性。设计这类轮件的时候,首先要确定的是各级轮缘的直径比,这个比值直接决定了不同档位下的传动比,需要结合配套动力源的额定转速、终端执行件需要的转速区间来反推,每一级轮缘的宽度也要匹配对应传动带的宽度,留出足够的接触面积,避免带在运行过程中出现跑偏、滑脱的问题。轮体的轴向尺寸需要严格控制,要匹配安装位置的轴向空间,各级台阶之间的过渡圆角不能省略,这个细节是为了降低应力集中,避免轮体在长期交变载荷作用下从台阶位置出现疲劳裂纹,毕竟带传动过程中轮体会持续承受带的张紧力带来的径向载荷,

  应力集中的位置很容易成为失效起点。中心孔的公差需要选用过渡配合的公差带,既保证装配时可以顺利压装到轴上,又不会因为间隙过大导致运行时出现偏心,偏心会直接带来传动振动,加剧轴承的磨损,还会让带的张紧力出现周期性波动,缩短带的使用寿命。键槽的位置要和轮体的端面保持足够的距离,同时键槽的深度、宽度公差要符合键连接的标准要求,侧面是键传递扭矩的主要接触面,粗糙度需要控制在合理范围,避免装配时出现键侧间隙过大或者压装困难的问题。从安装边界来看,这类轮件装配到轴上之后,最大直径的轮缘位置要和周边的机架、护罩留出足够的安全间隙,避免运行过程中轮缘和固定件发生刮蹭,最小直径的轮缘位置也要考虑带的安装空间,保证带在挂载到最小轮上的时候,

  不会和轴上的其他零件、轴肩发生干涉。轮体的材料一般选用铸铁或者中碳钢,铸铁的减震性更好,适合带传动的运行特性,加工完成后需要做静平衡校验,尤其是外径较大、转速较高的使用场景,静平衡不合格的轮件运行时会产生明显的振动,影响整个传动系统的稳定性。实际选型使用的时候,需要核算每一级传动下的带包角,包角过小会导致带打滑,无法有效传递额定扭矩,所以阶梯轮的直径差不能设计得过大,否则小直径轮上的带包角会低于允许的最小值,这时候就需要调整中心距或者加装张紧轮来补偿。另外轮缘的表面粗糙度不能过高也不能过低,过于粗糙会加剧带的磨损,过于光滑会降低摩擦力容易出现打滑,一般控制在适合带传动的粗糙度区间即可。这类阶梯传动轮相比单直径带轮的优势在于结构紧凑,单个轮件就能实现多档变速,不需要额外的变速拨叉、齿轮组等复杂结构,维护成本低,故障点少,在很多小型台式设备、简易输送装置、农业小型机具上都有广泛的应用,设计时只要把控好各级尺寸比例、安装配合精度、结构强度这几个核心点,就能保证轮件长期稳定运行。
