带卡槽方形轴承安装固定支座结构

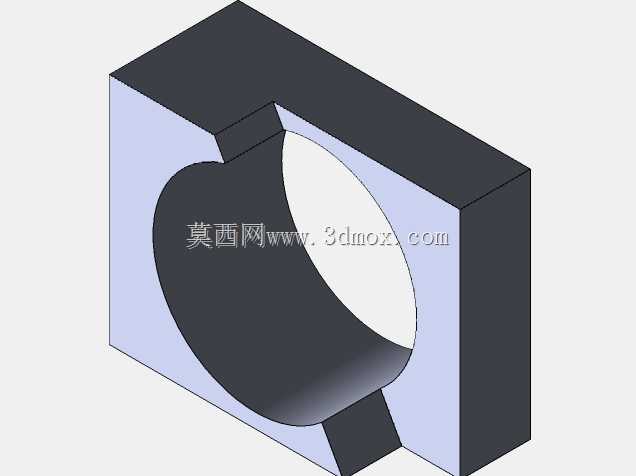

　　该结构属于轴系配套的支撑类零件，主要应用在中小型传动设备的轴端定位场景中，比如小型输送线的从动辊支撑、桌面级自动化设备的转轴固定、通讯类设备内部传动模组的轴件限位等场景，核心作用是为旋转轴提供稳定的径向支撑，同时通过自身的方形安装面实现与设备机架的刚性连接，避免轴系运转过程中出现径向窜动或偏移。从结构设计来看，主体采用方块式基体，相比圆形轴承座拥有更大的安装贴合面，在薄板类机架上安装时能有效分散压紧力，不会因为锁紧螺栓的拉力导致机架板面变形；中间的大尺寸内孔为轴承安装腔，孔壁加工有两处对称的卡槽结构，这两处卡槽并非用于轴承卡簧定位，而是为了适配带定位凸点的外球面轴承或者带止动边的轴套，安装时将轴承的凸点对准卡槽推入后旋转一定角度，

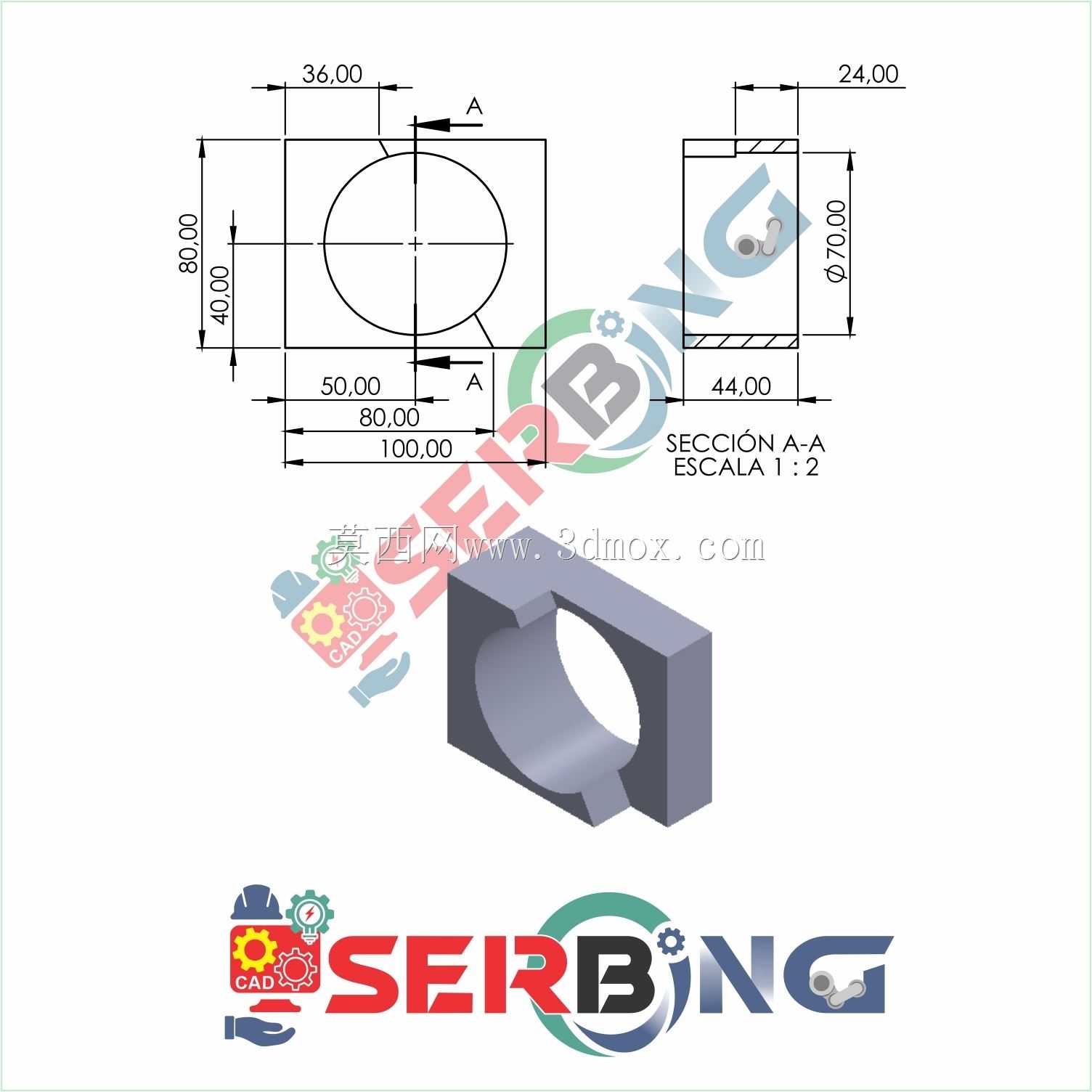

　　即可实现轴承的周向防转，不需要额外加工紧定螺钉孔，能减少装配工序，同时避免紧定螺钉长期受振动松动导致的轴承跑外圈问题。设计过程中，方形基体的边角做了小尺寸倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少零件在转运过程中因为磕碰导致边角崩缺的概率；内孔与外方形面的同轴度公差控制在0.02mm范围内，保证安装后轴承的旋转中心与设计轴系中心重合，不会因为同轴度偏差导致轴系运转时出现附加径向力，延长轴承和配套轴件的使用寿命。安装边界方面，方形基体的四个角预留了螺栓过孔位置，可适配M4-M6规格的内六角圆柱头螺栓，安装时不需要额外加工沉头孔，螺栓从支座正面穿入后直接锁入机架的螺纹孔即可，安装空间要求低，

　　即使在狭窄的设备腔体内也能完成装配操作；内孔的轴向长度根据常用微型轴承的宽度设计，既可以保证轴承外圈有足够的支撑接触面积，避免轴承外圈因为接触面积过小出现压溃变形，也不会因为轴向尺寸过长导致整体结构冗余，占用过多设备内部空间。实际使用时，该支座可根据应用场景选择不同的加工材质，常规工况下采用6061铝合金加工即可满足强度要求，同时具备重量轻、不易锈蚀的特点，适合通讯类电子设备、桌面型自动化设备这类对重量有要求的场景；如果应用在有较大冲击载荷的输送设备上，可更换为45号钢材质并做发黑处理，提升结构强度和表面防锈能力。卡槽的宽度尺寸根据配套轴承的凸点尺寸做了公差匹配，卡槽侧面与轴承凸点的间隙控制在0.1mm以内，

　　既可以保证安装时轴承能顺利推入旋转卡紧，也不会因为间隙过大导致轴系运转时出现周向晃动。另外，该结构的方形安装面做了平面度处理，安装时与机架贴合面的间隙不超过0.05mm，锁紧螺栓后不会因为贴合面不平导致支座变形，进而影响内孔的圆度，保证轴承安装后内圈旋转顺畅，不会出现卡滞问题。相比传统的一体式铸造轴承座，该结构的加工工艺更简单，采用常规的铣削加工即可完成所有特征的制作，不需要开模，适合小批量定制化的设备研发场景使用，能有效缩短零件的加工周期，降低研发阶段的零件成本。
