立式双铰轴支撑轴承安装支座结构

　　该支撑支座属于传动系统中的轴系承载部件，主要应用在需要多轴铰接定位的工业传动场景中，常见于轻工输送设备、小型工装夹具的铰接工位、非标自动化设备的摆臂连接部位，用来为两根呈空间垂直排布的转动轴提供稳定的回转支撑，同时承担轴系工作过程中产生的径向载荷与部分轴向倾覆力矩，避免轴系运行过程中出现偏摆、窜动问题。从结构设计逻辑来看，整个支座采用一体化铸造成型后再做机加工的工艺思路，底部为带四个安装沉孔的方形安装法兰，法兰面做了铣平处理，安装时可直接贴合设备安装基面，通过四个螺栓完成整体固定，四个安装孔的孔位公差按照IT7级精度控制，能保证安装后支座的垂直度满足轴系回转要求，避免因安装偏差导致轴承受力不均出现早期磨损。

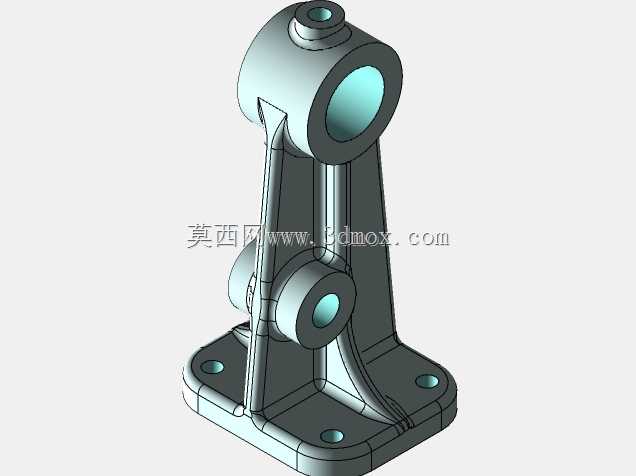

　　支座主体的立板部分设置了两道纵向加强筋，分别连接底部法兰与上部两个轴套部位，加强筋的厚度根据轴系最大承载载荷做了等强度优化，既不会因为筋板过厚造成材料浪费、整体重量偏大，也不会因为筋板强度不足在重载工况下出现立板变形、轴孔同轴度超标的问题。上部的两个轴套孔呈上下垂直排布，上方轴套孔径更大，对应安装主传动轴，孔的内壁预留了轴承安装位，可适配标准深沟球轴承或者滑动轴套，孔的端部设置了轴承定位台阶，安装轴承时可直接抵靠台阶完成轴向定位，不需要额外加装定位挡圈，减少装配工序；下方的轴套孔径更小，对应安装辅助铰接轴或者摆臂定位轴，两个轴孔的轴线平行度公差控制在0.02mm以内，能保证两根轴运转时不会出现卡滞、别劲的问题。

　　在两个轴套与立板的连接位置，都做了圆弧过渡处理，避免应力集中，在设备长期承受交变载荷的工况下，不会因为应力集中出现焊缝或者铸造部位开裂的问题。从安装边界来看，底部法兰的四个安装孔中心距按照通用安装尺寸设计，可适配多数常规设备的安装基面，不需要额外做安装板改造；整体高度方向的尺寸经过压缩优化，在保证轴套支撑长度足够的前提下，尽可能降低整体重心，减少设备运行过程中支座产生的振动。上部轴套的顶端还设置了一个小直径的同轴定位孔，可用来安装润滑管路或者轴端挡片，方便后期维护时加注润滑脂，延长轴承的使用寿命。整个结构没有多余的冗余设计，所有的结构特征都围绕承载、安装、定位三个核心功能展开，立板的厚度根据受力仿真结果做了局部减薄，

　　在非主要受力区域减少材料用量，降低整体制造成本，同时安装沉孔的设计可以让固定螺栓的头部完全沉入法兰面内部，不会突出安装平面，避免螺栓头与周边运动部件发生干涉。在实际选型使用时，需要根据所支撑轴的转速、最大径向载荷来匹配对应型号的轴承，同时要保证安装基面的平面度不大于0.05mm，避免安装后支座出现变形，导致轴孔同轴度超差。该支座的结构也可以根据实际使用场景做参数化调整，比如更改轴孔直径、调整安装法兰的孔位距离、增减加强筋的厚度，来适配不同载荷等级的使用需求，整体结构的通用性较强，可覆盖多数中小载荷的铰接支撑场景。
