角度支撑定位工装结构三维设计

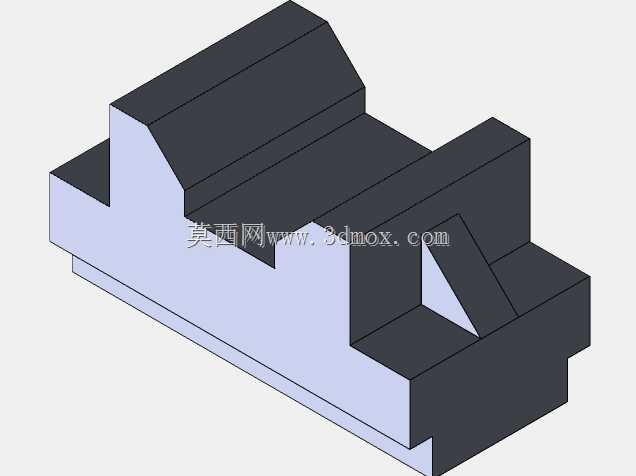

　　在机加工工位的角度定位工序、通讯设备组装工位的斜向支撑场景中，这类角度支撑结构是保障装夹精度、避免工件偏移的核心工装部件，区别于通用平口钳的水平夹持逻辑，它的核心作用是为待加工或待装配部件提供固定倾角的支撑基准，让工件在斜向加工、斜孔钻削、斜面装配等工序中保持稳定的姿态，减少反复找正的辅助工时。从结构设计逻辑来看，整个支撑座采用一体化块式结构设计，主体支撑面设置为固定倾角，没有额外的可调角度关节，这种设计优先保障了支撑刚性，避免可调结构带来的装配间隙，在高频次装夹的工位上，不会因为反复受力出现角度偏移，支撑面的倾角经过精确计算，匹配对应工序常用的工件斜度需求，不需要每次装夹都重新调整角度参数。底座部分设置有阶梯式的定位凸台，

　　这些凸台的尺寸与工装台的T型槽安装边界完全匹配，安装时可以直接嵌入工作台的槽位内，不需要额外制作转接板，凸台的高度控制在合理范围，既保证嵌入后的定位强度，又不会因为凸台过高导致支撑座整体重心上抬，影响装夹稳定性。支撑肋板的设置位置经过受力校核，布置在主支撑面的受力集中区域，当工件压在斜支撑面上时，肋板可以将斜向的压力直接传导到底座平面，避免长期受力后支撑面出现形变，肋板与主体的连接位置做了圆弧过渡处理，减少应力集中，避免在反复冲击载荷下出现开裂问题。整个结构的外形轮廓没有多余的外伸结构，所有棱边都做了小尺寸倒角处理，一方面避免安装时划伤操作人员，另一方面也减少了工装存放时的磕碰损伤，整体尺寸控制在小型工装范畴，

　　既可以单独安装在工作台的局部工位使用，也可以多个并排布置，组成多工位的角度装夹阵列，适配批量零件的加工需求。在实际使用场景中，这类角度支撑座不需要搭配复杂的液压或气动夹紧组件，只需要配合通用的压块就可以完成工件固定，对于小批量多品种的加工场景来说，换装效率远高于专用角度夹具，同时因为是一体化结构，日常维护只需要定期清理支撑面的切屑、检查安装凸台的磨损情况即可，不需要做复杂的间隙调整或部件更换。设计过程中优先考虑了加工工艺性，整个结构除了支撑斜面之外，其余面均为平面或垂直面，使用普通的三轴铣床就可以完成全部加工，不需要五轴设备做复杂曲面加工，加工成本低，后期如果支撑面出现磨损，也可以通过平面磨床快速修复，不需要整体更换工装。

　　安装边界方面，底座的安装孔位间距符合通用工装台的孔系标准，不管是在铸铁平台还是铝型材工作台上，都可以直接使用标准螺栓完成固定，不需要重新打孔适配，支撑面的高度经过优化，当工件放置在支撑面上时，工件的加工面高度刚好匹配常用刀具的伸出长度范围，减少刀具的悬伸量，提升加工过程中的刀具刚性，避免振刀问题。在通讯设备组装场景中，这类角度支撑可以用来承托带斜面的设备壳体，方便操作人员完成斜面接口的装配、线缆的插接作业，固定的倾角可以让操作人员保持舒适的作业视角，降低长期作业的疲劳度，同时因为支撑座的刚性足够，装配过程中不会出现支撑面晃动的问题，保障装配精度。
