工装类工具夹持固定支座结构设计

　　在机加工工位、装配流水线以及设备维保作业场景中，这类工具夹持固定支座是工位器具上的核心承载构件，主要承担手持式作业工具的定点承托、位置锁定功能，避免作业工具随意摆放造成的磕碰损伤、取用效率低下问题，同时能规范工位5S管理，减少工具遗失、掉落引发的安全隐患。从实际使用场景来看，这类支座常安装在工作台侧立面、设备机架旁的空余安装位，适配气动打磨工具、电动拧紧枪、小型扭力扳手等常用手持作业工具的放置需求，作业人员取放工具时无需大幅度转身或移动，能有效缩短单次作业的辅助动作时长，提升批量装配、修磨工序的连续作业效率。

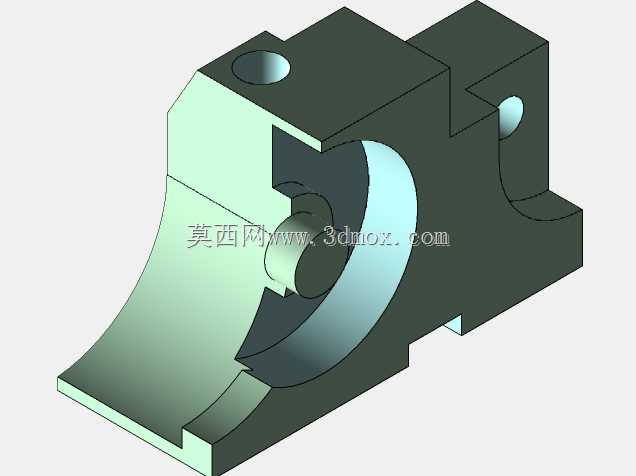

　　从结构功能设计层面来看，该支座采用一体化铸造成型后做机加工精加工的工艺路线，主体的大圆弧内凹型腔是核心的工具容纳位，型腔曲率匹配对应工具的握持段外轮廓，能保证工具放入后不会出现径向晃动，型腔内侧的小凸台结构用于抵住工具柄部的定位环槽，防止工具沿轴向滑出脱落。支座上部的通孔为安装定位孔，可穿入内六角螺栓将支座固定在安装基板上，侧部的横向小孔为锁止销安装位，当工具放入型腔后，可插入弹性锁止销穿过工具柄部的对应孔位，实现工具的可靠锁定，避免设备运行过程中产生的振动导致工具从支座上松脱掉落。支座底部的延伸安装边做了加厚处理，安装边上预留了两个沉头安装孔，可实现支座的多点位固定，相比单孔固定结构，能承受更大的侧向冲击力，即便作业人员快速取放工具时产生碰撞，支座也不会出现偏移、松动问题。

　　设计过程中首先需要明确适配工具的外形轮廓参数，通过三坐标扫描获取工具握持段的点云数据，再逆向构建型腔的内曲面，保证型腔与工具外轮廓的贴合度控制在合理间隙范围内，间隙过大会导致工具放置后晃动产生异响，间隙过小则会出现工具卡滞、取放不畅的问题。安装孔的位置设计需要结合工位的安装空间做适配调整，上部的主安装孔与底部安装边的孔位形成三角形稳定支撑结构，能有效分散工具放置时产生的载荷，避免应力集中导致支座根部出现断裂问题。支座的外形做了多处倒角处理，所有锐边都做了R2以上的圆角过渡，一方面能避免取放工具时锐边划伤操作人员手部，另一方面也能减少铸造过程中的应力集中问题，提升铸件的成品率。

　　从安装边界尺寸来看，该支座的整体长度控制在120mm区间内，宽度方向尺寸为75mm，高度方向最大尺寸为90mm，不会占用过多的工位安装空间，适合在狭窄的设备旁侧、工作台边缘位置安装。型腔的有效容纳直径为50mm，可适配柄部直径在45-50mm区间内的各类手持作业工具，通用性较强。安装孔的孔径设计为8.5mm，可适配M8规格的内六角圆柱头螺栓，沉头孔深度为6mm，能保证螺栓安装后头部不突出支座表面，不会对工具的取放造成干涉。侧部锁止销孔的孔径为6mm，适配标准直径6mm的弹簧销，锁止行程设计为15mm，既能保证锁止时销体完全穿过工具柄部的定位孔，也能避免销体行程过长导致解锁操作不便。

　　实际投产前还需要对支座的承载能力做校核，在型腔位置施加150N的垂直向下载荷以及50N的侧向冲击力，通过有限元分析验证支座的应力分布情况，确保最大应力值低于铸件材料的屈服强度，避免长期使用过程中出现塑性变形。支座的表面处理采用喷塑工艺，涂层厚度控制在60-80μm，具备较好的耐磨、防锈性能，能适应车间内多油污、多粉尘的复杂作业环境，长期使用也不会出现涂层脱落、基体锈蚀的问题。针对不同规格的工具适配需求，还可以通过调整型腔的曲率参数、安装孔的位置尺寸，快速衍生出不同规格的系列化支座产品，覆盖更多工位器具的工具承托需求，减少重复设计的工作量，提升零部件的通用化率。
