双耳铰接式三角安装支座结构设计

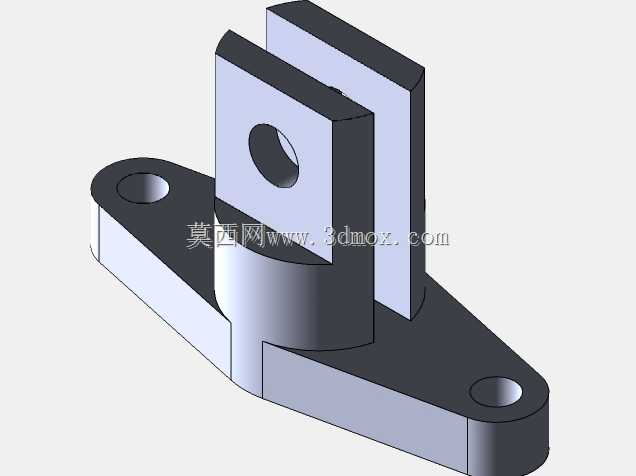

　　这类双耳铰接支座在轻工自动化输送线、小型工装夹具的摆臂连接场景中应用十分广泛，核心作用是为需要小角度往复摆动的杆件提供稳定的铰接支撑点，同时通过底部的三角安装结构将载荷均匀传递到设备安装基面，避免局部应力集中导致的基座变形。从结构功能上看，上部平行设置的两块耳板开有同轴通孔，用于穿装铰接销轴，耳板的间距经过匹配计算，刚好可以容纳对应厚度的摆臂连接端，销轴装配后不会出现径向窜动，耳板外侧预留的平面也方便加装轴用挡圈或者润滑注油嘴，满足长期往复转动的耐磨需求。中间的圆柱过渡段是整个支座的载荷传递核心，它将上部耳板承受的径向摆动力、轴向窜动力平滑传导到底部的三角安装板上，过渡位置做了等半径圆角处理，完全规避了直角连接带来的应力集中问题，

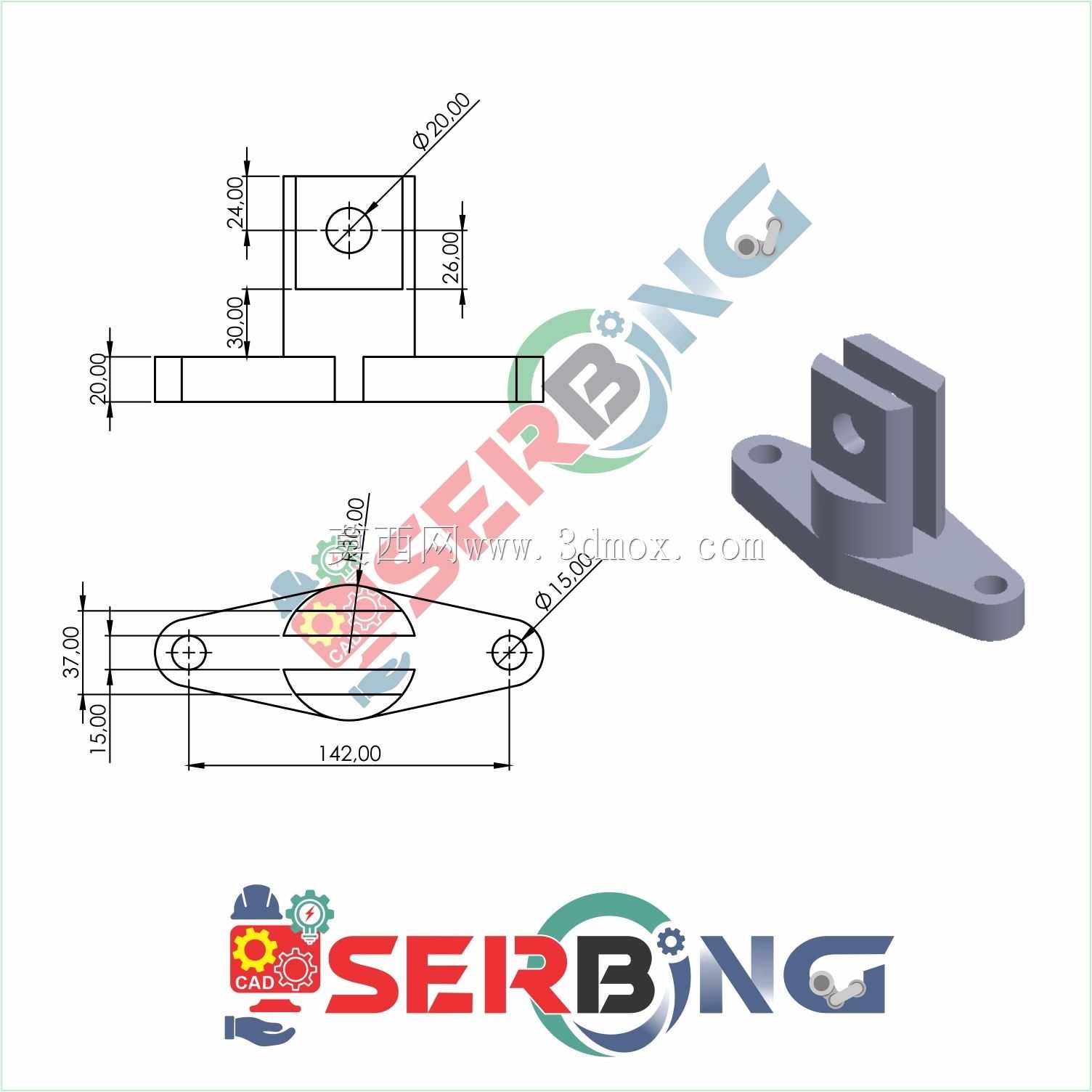

　　即便承受频繁的交变冲击载荷，也不会在根部出现疲劳断裂的情况。底部的三角安装板采用三孔定位设计，三个安装孔分别布置在三角形的三个端点位置，相比两孔安装结构，它能完全限制支座绕安装面法线方向的转动自由度，安装后不会因为摆臂的往复动作出现位置偏移，三个安装孔的沉头深度经过统一设计，使用内六角圆柱头螺钉安装后，螺钉头部完全沉入沉孔内，不会突出安装板表面，避免和周边运动部件发生干涉。设计过程中首先确定的是上部铰接孔的中心高度，这个尺寸直接决定了配套摆臂的转动中心高度，需要和整套机构的运动轨迹完全匹配，中心高度过低会导致摆臂摆动时和安装基面发生剐蹭，过高则会增加整个支座的力臂长度，放大载荷对安装螺钉的剪切力。

　　耳板的厚度设计参考了配套销轴的抗剪强度，按照承受最大摆动力1.5倍的安全系数计算得出，既不会因为耳板过薄导致销轴孔受力变形，也不会因为耳板过厚造成材料浪费、整体重量超标。底部三角安装板的轮廓尺寸完全覆盖了上部圆柱段的投影范围，三个安装孔的中心到圆柱段中心的距离经过受力校核，保证每个安装螺钉承受的剪切力均匀分布，不会出现单个螺钉受力过载的情况。安装边界方面，支座底部安装面的平面度要求控制在0.05mm以内，和设备安装基面贴合后，局部间隙不能超过0.02mm，避免安装后支座出现倾斜，导致铰接孔轴线和摆臂转动轴线不共面，出现卡滞、磨损加剧的问题。铰接孔的内径公差采用H7级精度，和配套的g6级公差销轴配合后，既能保证转动灵活无卡滞，

　　又不会出现过大的配合间隙导致摆臂晃动，影响整套机构的运动精度。三个安装孔的位置度公差控制在0.1mm以内，和安装基面上的预制螺孔对位时不需要额外修锉就能顺利装配，降低现场安装的调整难度。实际使用场景中，这类支座常被用来安装小型气动摆杆、检测传感器的角度调节支架、工装夹具的压紧臂铰接端，相比一体式焊接支座，它的加工精度更高，互换性更好，后期维护时如果铰接孔出现磨损，直接更换整个支座即可，不需要对设备基座进行二次加工，能大幅缩短设备停机维护的时间。结构上没有多余的冗余设计，所有棱边都做了倒角处理，既避免加工和装配过程中锐边划伤操作人员，也能减少应力集中点，提升整体结构的抗疲劳性能。
