带加强筋直角轴承安装支座

　　这类直角支撑座在车间自动化线、小型工装夹具和通讯设备周边机构里很常见，核心任务是把带轴类、套筒类或小型回转件的部件固定在垂直安装面上，同时让底部与工作台面保持稳定接触。实际使用时，水平底板贴住设备台面或型材基准面，竖直立板朝向需要支撑的轴端，立板上的大圆孔用于穿入轴套、轴承外圈或导向筒，两块安装孔则负责穿螺栓完成底面锁紧。

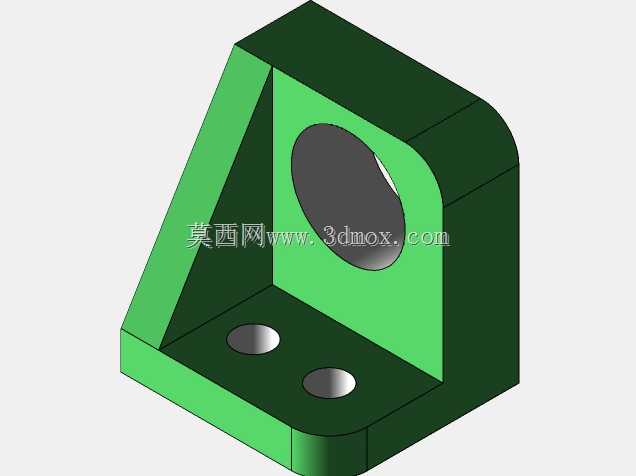

　　从结构受力看，零件采用L形本体，底板与立板之间布置三角形加强筋，筋板从底板内侧一直延伸到立板中上部，能够把立板承受的径向力、偏载力矩传递到底板，而不是让转角位置单独承受弯曲应力。立板顶部和底板外侧做了圆角过渡，既减少铸造或机加工后的尖角应力集中，也避免装配时划伤操作人员。立板正面的大孔位于板面中心偏上区域，孔周保留足够壁厚，适合压入轴承、安装衬套或作为穿轴避让孔；若用于轻载导向场景，可在孔内加装自润滑衬套，使转轴在孔内平稳回转。

　　底板上的两个圆孔沿长度方向分布，孔位避开加强筋根部，装配时螺栓可以从上方直接放入并锁紧。两孔间距决定了支座对抗翻转力矩的能力，设计时通常要结合被支撑轴的悬伸长度、轴端负载以及振动工况校核。若设备运行中存在周期性冲击，底板接触面需要铣平，螺栓下方增加平垫或防松垫；若安装面为铝型材，可在孔位对应位置预置滑块螺母，使支座能够沿型材槽方向调整位置。

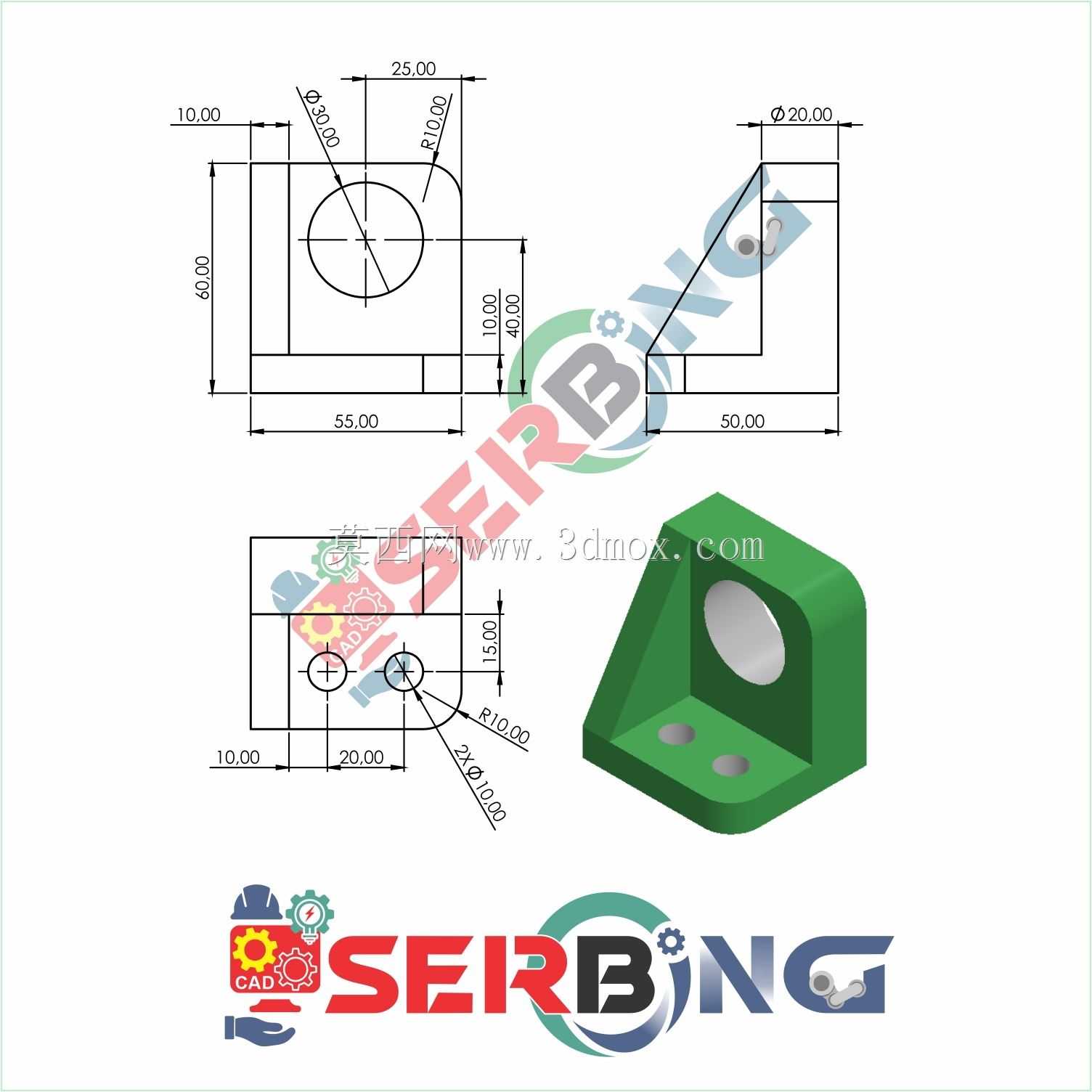

　　外形边界上，该件属于紧凑型支撑件，底板长度和宽度围绕两个安装孔展开，立板高度以大孔中心高为主要控制尺寸。大孔中心到底板底面的距离是装配关键尺寸，它直接决定轴中心线相对台面的高度；在成套机构中，这个高度需要与联轴器、带轮、传感器支架或相邻滚轮保持同轴或等高。建模时应先建立底板基准面，再按孔中心高拉伸出立板，随后在转角处加入加强筋，最后统一处理外圆角、孔口倒角和安装孔。

　　该支座的应用并不局限于单一设备。在轻载传送机构中，它可以支撑导轮轴，使导轮承托线材或薄料边缘；在小型检测工装上，它可以固定接近开关的摆动轴或压杆转轴；在通讯设备周边的辅助机构里，它也能作为线缆导向轮、张紧轮的安装座。由于立板孔与底板孔呈空间垂直关系，加工时需要关注底面与立板正面的垂直度，以及大孔轴线与底面的平行度；若孔轴线倾斜，轴件装入后会出现卡滞、偏磨或轴承早期失效。

　　结构设计上，整块零件没有复杂内腔，外形适合采用块体拉伸、切除和加强筋组合完成。外侧厚壁提供刚性，内侧开放区域减轻重量，也让螺栓紧固空间更充足。立板大孔后方保持通透，轴件可以穿过支座与另一侧连杆或轮体连接；若需要轴向限位，可在孔外侧加工台阶或加装端盖。底板前缘的圆弧与立板顶部圆弧相呼应，并非单纯造型处理，而是在有限包络内降低边角磕碰风险，并让零件在密集装配环境中更容易贴近相邻钣金护罩。

　　选型或复刻这类支座时，不能只看孔径和安装孔距，还要确认立板高度、底板厚度、筋板厚度以及孔边到外缘的最小壁厚。轻载工况下，壁厚可按结构紧凑原则取小；若承受皮带张紧力或杠杆压力，则应加大底板厚度和筋板宽度，并把安装孔尽量外移，以提高抗倾覆能力。整体结构简单、功能明确，适合作为机械基础支撑件进行参数化建模，后续可通过改孔径、孔高和底板长度快速派生系列规格。
