多向铰接式连接支座结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679194
  • 多向铰接式连接支座结构设计
  • 多向铰接式连接支座结构设计

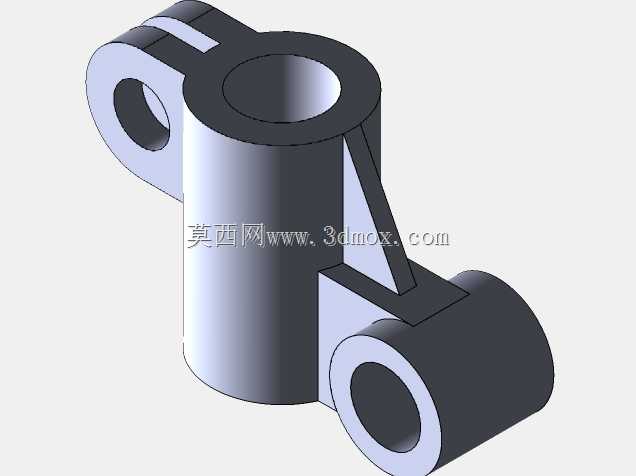

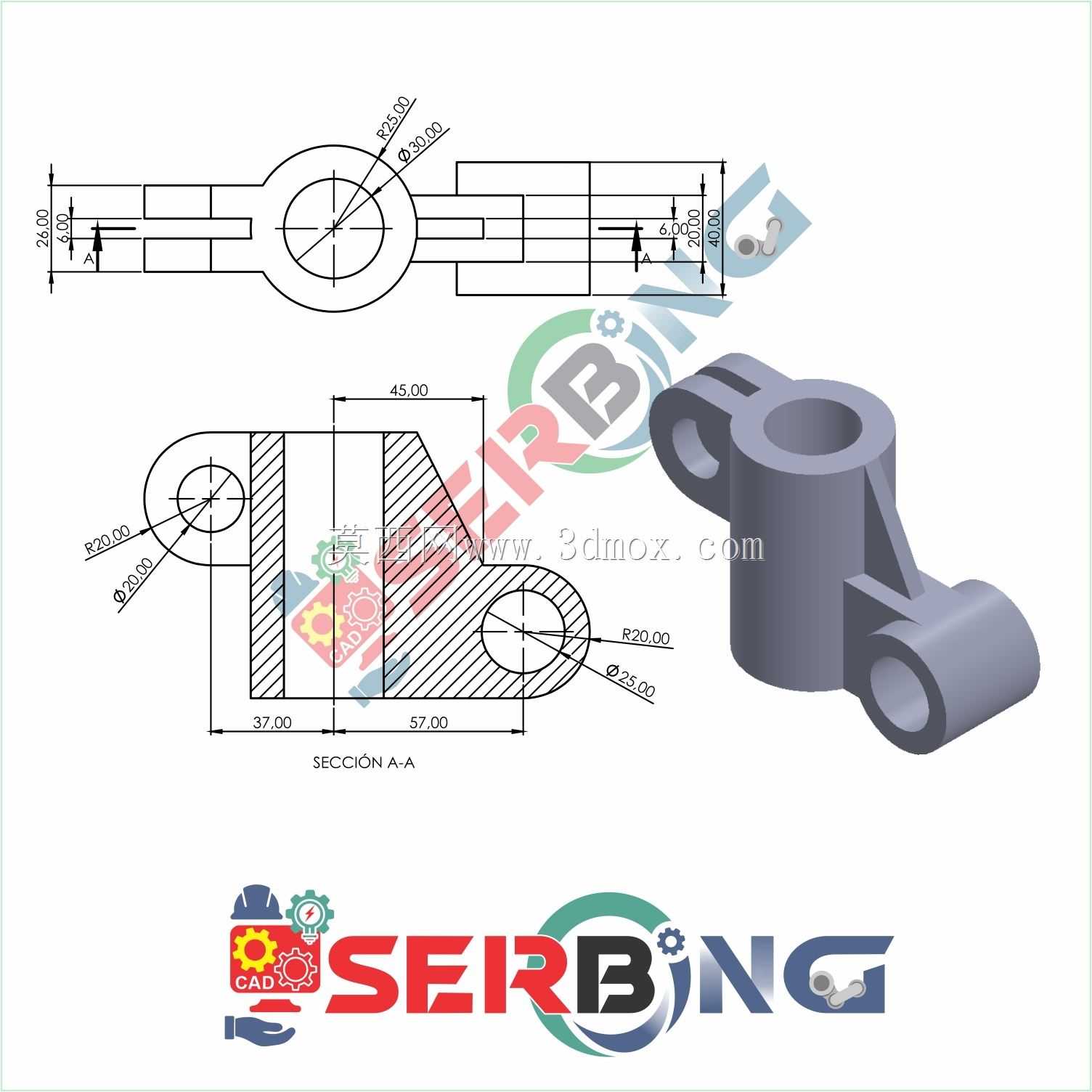

  这类多向铰接支座在轻工自动化输送线、小型通讯设备架设工装、便携折叠式作业支架领域应用十分广泛,核心作用是实现两个或三个不同方向杆件的铰接联动,同时承担载荷传递与运动限位的功能,避免杆件连接位置出现应力集中导致的断裂失效。从结构本身来看,主体采用立式圆柱筒体作为核心承载基体,筒体内部为贯通光孔,用于穿装主轴芯轴,可实现绕主轴的周向转动,筒体一侧延伸出带孔耳板,另一侧通过三角加强筋连接斜向布置的短筒铰接端,三个铰接孔的轴线呈空间垂直交错分布,能够同时满足三个方向的转动自由度约束需求,适配多连杆联动机构的运动轨迹要求。

  设计过程中首先要明确安装边界尺寸,主体筒体的外径需匹配配套轴套的安装公差,内部通孔的尺寸公差按照H7级精度设计,保证芯轴穿装后转动顺畅无卡滞,同时控制径向间隙在0.02-0.05mm区间,避免转动过程中出现过大的窜动量。侧边耳板的厚度根据额定载荷计算,按照1.5倍安全系数校核剪切强度,耳板上的铰接孔与主体筒体的中心距需严格匹配连杆的运动行程,防止机构运动到极限位置时出现结构干涉。斜向布置的短筒铰接端通过三角加强筋与主体筒体连接,加强筋的厚度取筒体壁厚的0.8倍,既能够保证连接位置的结构强度,抵御交变载荷下的疲劳开裂风险,又不会过多增加整体结构重量,满足轻量化设计要求。

  实际选型应用时,需要先核对三个铰接孔的轴线夹角是否匹配目标机构的运动轨迹,主体筒体的轴向长度要适配安装工位的空间余量,避免安装后与周边其他构件发生碰撞。铰接孔的端面都设计有倒角,方便配套销轴的快速装配,同时去除加工毛刺避免装配时刮伤轴套表面。筒体与耳板、斜向短筒的连接位置都做了圆角过渡,减少应力集中点,在承受冲击载荷时能够分散应力,提升结构的抗冲击性能。这类支座通常采用铸造成型后再做机加工的工艺生产,毛坯铸造时预留0.3-0.5mm的加工余量,对三个铰接孔的内表面、筒体上下端面做精车加工,保证各孔的同轴度、端面与孔轴线的垂直度满足装配精度要求,加工完成后做发黑防锈处理,适配普通车间环境下的使用需求,若应用在潮湿或腐蚀环境中,也可更换为不锈钢材质加工,表面做钝化处理提升抗腐蚀能力。

  在通讯设备架设的辅助支架场景中,这类支座可以连接多段调节支杆,实现天线角度的多维度微调,铰接位置的阻尼可通过配套销轴的锁紧螺母调节,既能够保证角度调节顺畅,又能在调整到目标角度后实现可靠锁止,不会因为设备自重出现角度滑移。在小型自动化生产线的连杆传动机构中,这类支座作为传动节点,能够将动力传递到不同方向的执行构件,相比单方向铰接座,减少了额外的转接零件数量,简化了整体机构的装配流程,同时降低了多节点连接带来的累计误差,提升机构的运动精度。设计建模时需要重点校验各铰接孔的位置度公差,保证三个孔的轴线空间位置符合设计计算值,避免加工完成后出现装配错位,导致机构运动卡滞或者无法达到设计行程,同时要核算整体结构的重量,在满足强度要求的前提下尽可能减小壁厚,降低材料成本与运动构件的惯量,提升机构的响应速度。
