可调式金属脚踏操纵机构结构设计

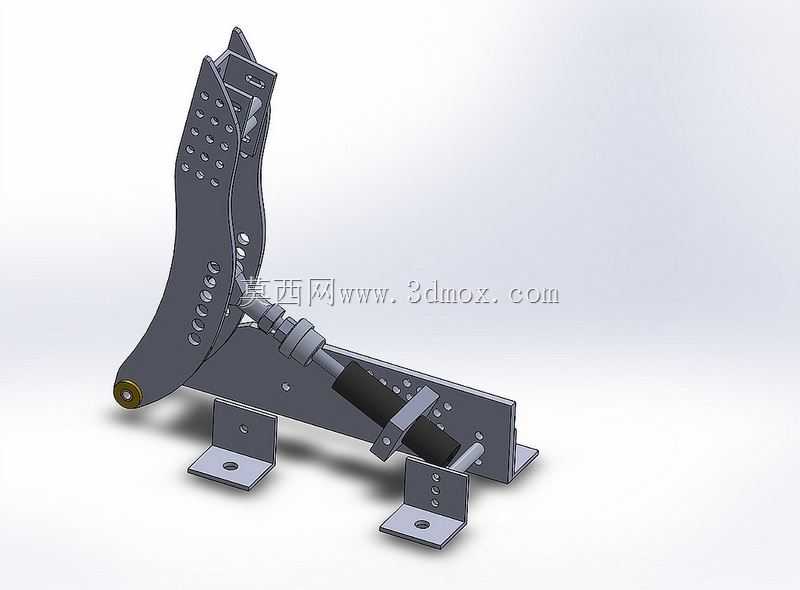

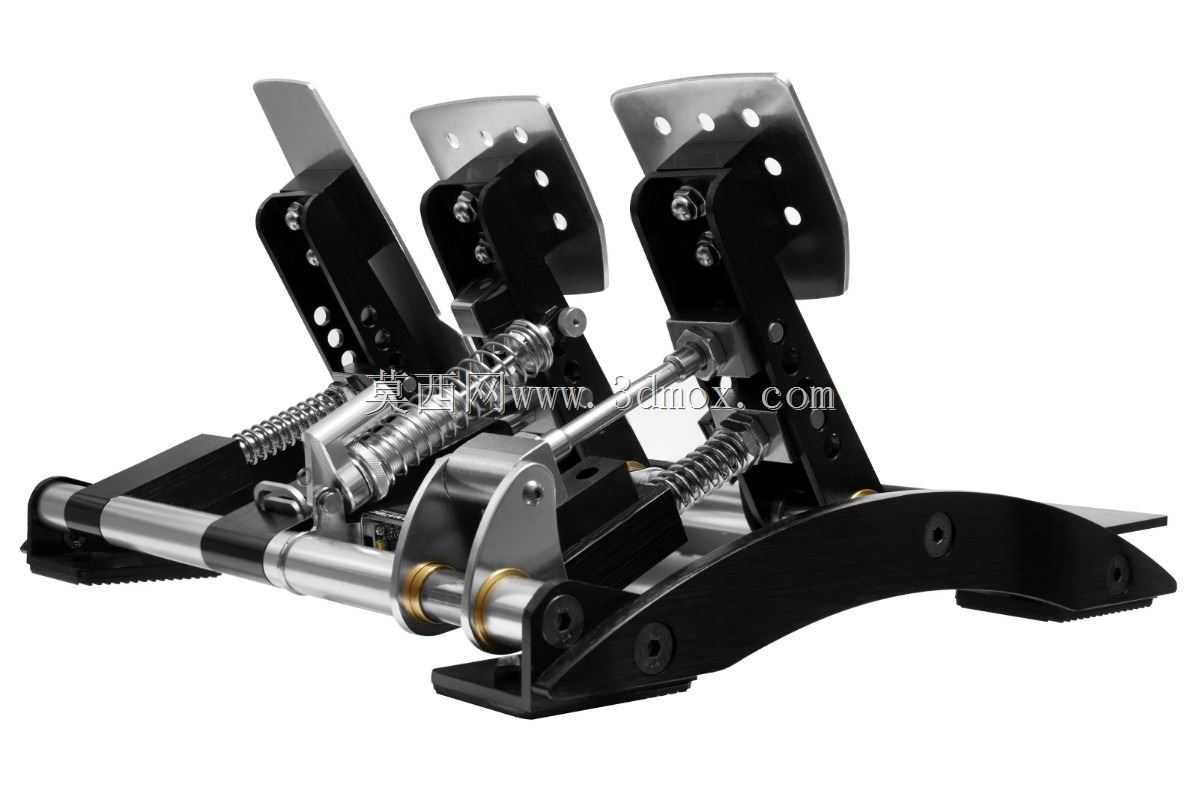

　　这款脚踏操纵机构的三维结构，核心面向工业设备、特种作业车辆的人机操纵场景设计，区别于民用车辆的一体化踏板总成，整体采用全金属钣金焊接+螺栓铰接的组合结构，优先考虑重载工况下的结构强度与位置可调性，适配不同安装空间、不同操作习惯的操纵需求。从实际使用场景来看，这类踏板机构常应用在工程起重机械、矿山井下作业设备、固定式工业冲压设备的操纵端，作为操作人员脚部输入指令的直接载体，需要承受长期反复的踩踏载荷，同时要避免作业过程中脚部滑脱、误触发的风险，因此在踏板踩踏面设计了阵列排布的圆形防滑凸台，凸台高度控制在3mm左右，既能够在操作人员鞋底沾有油污、泥水的情况下提供足够的摩擦力，又不会因为凸台过高导致脚部挪动时卡滞。

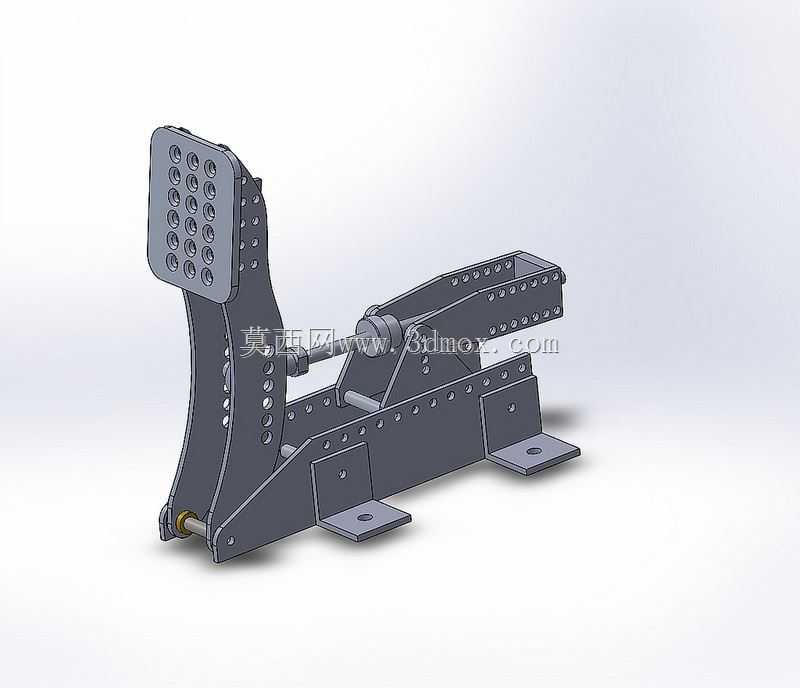

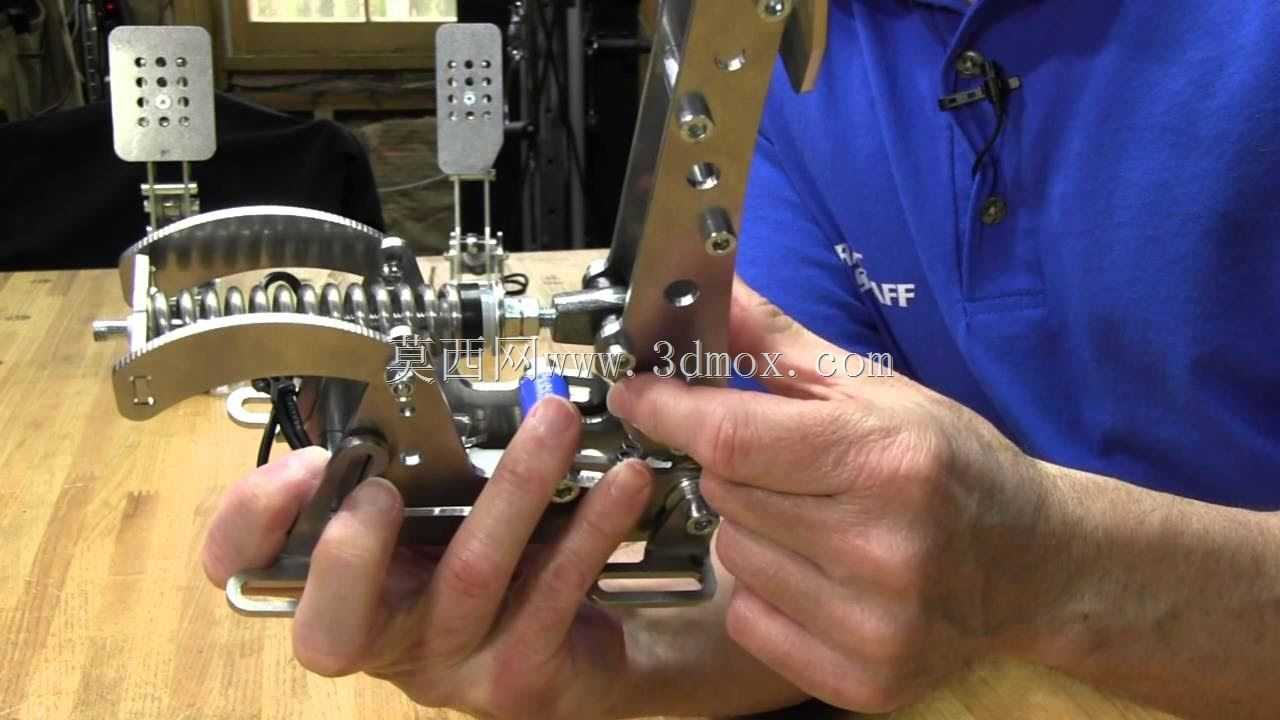

　　设计思路上没有采用一体铸造成型的方案，而是拆分了踏板臂、中部铰接支架、底部安装底座三个核心模块，所有模块之间通过铰接销轴、可调螺栓连接，其中中部支架上加工了多组等距排布的调节孔位，能够根据实际安装空间的大小，调整踏板臂的初始倾斜角度、踏板面的离地高度，调整范围覆盖120mm的高度差，能够适配不同坐高、不同操作姿态的使用需求。铰接位置全部采用带衬套的销轴连接，衬套选用自润滑铜基材质，不需要定期加注润滑脂，能够在多粉尘、少维护的作业环境下长期保持铰接转动的顺畅性，避免长期踩踏后出现铰接卡滞、踏板回位不畅的问题。

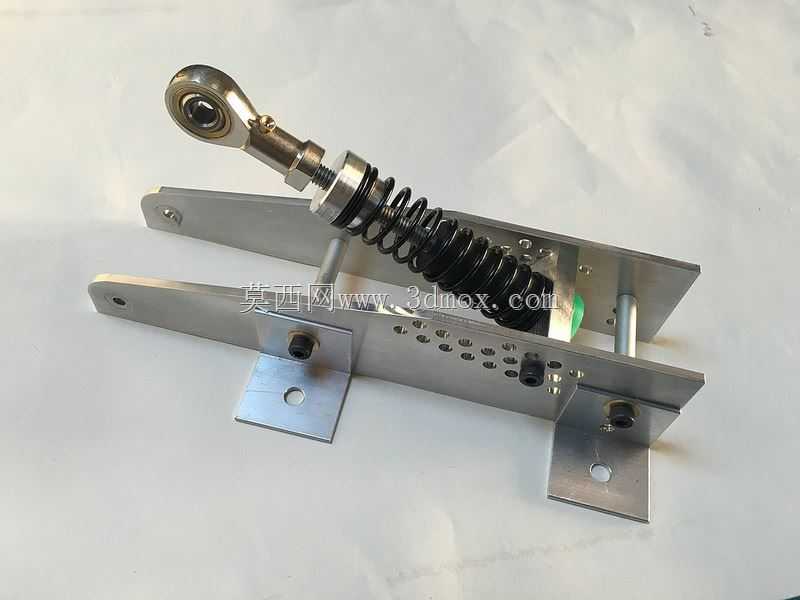

　　从安装边界来看，底部安装底座设计了三个带安装孔的固定支脚，支脚与主支架之间采用三角加强筋焊接加固，每个支脚的安装孔为长圆孔设计，允许安装时在横向、纵向各有15mm的位置调整余量，降低安装底座的加工精度要求，适配机架上存在一定位置误差的安装螺孔。整体结构的外形尺寸在踏板处于初始最高位置时，总高度为320mm，横向总宽度为110mm，纵向安装深度为280mm，安装时不需要在设备机架上做大范围的结构改动，只需要对应支脚位置加工三个M10的安装螺孔即可完成固定。

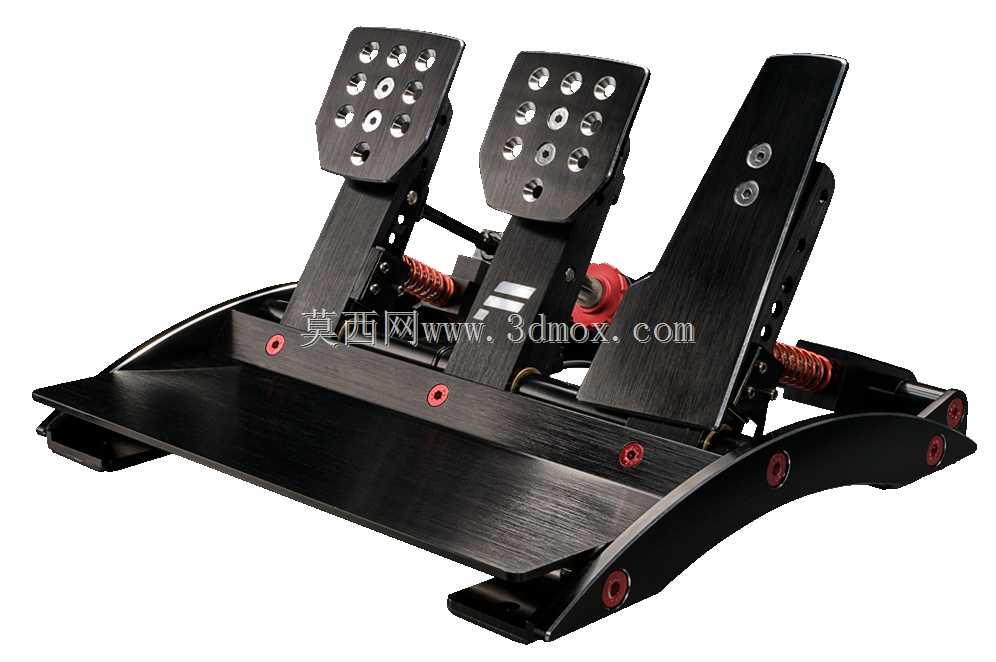

　　结构细节上，踏板臂侧面同样加工了多组减重孔，在保证臂体抗弯强度的前提下，尽可能降低整体结构的自重，同时减重孔也可以作为踏板臂角度调整的辅助定位孔，方便安装调试时插入定位销固定临时位置。中部支架的侧面预留了回位弹簧、行程开关的安装位，不需要额外焊接安装支架，就可以直接配套安装踏板回位组件与行程触发元件，缩短整机的装配周期。所有钣金构件的折弯圆角全部按照钣金加工工艺要求设计为R2mm，避免折弯处出现应力集中导致的开裂问题，所有焊接位置都设计了连续焊缝的工艺坡口，能够保证焊接后的结构强度，承受最大1500N的瞬时踩踏载荷而不出现塑性变形。

　　在实际选型适配时，需要注意该踏板机构的操纵行程为85mm，对应的踏板力调整范围在80N到220N之间，可以通过更换不同刚度的回位弹簧调整踩踏力度，适配不同操纵力要求的设备场景，比如重型冲压设备需要更大的踩踏力避免误触发，就可以更换刚度更高的弹簧，而长时间操作的工位则可以更换低刚度弹簧降低操作人员的脚部疲劳度。整个结构没有采用复杂的曲面造型，所有零件都可以通过常规的钣金切割、折弯、焊接工艺加工完成，不需要开模，非常适合小批量定制设备的配套使用，也方便后期维护时单独更换损坏的零件，不需要整体更换整个踏板总成。
