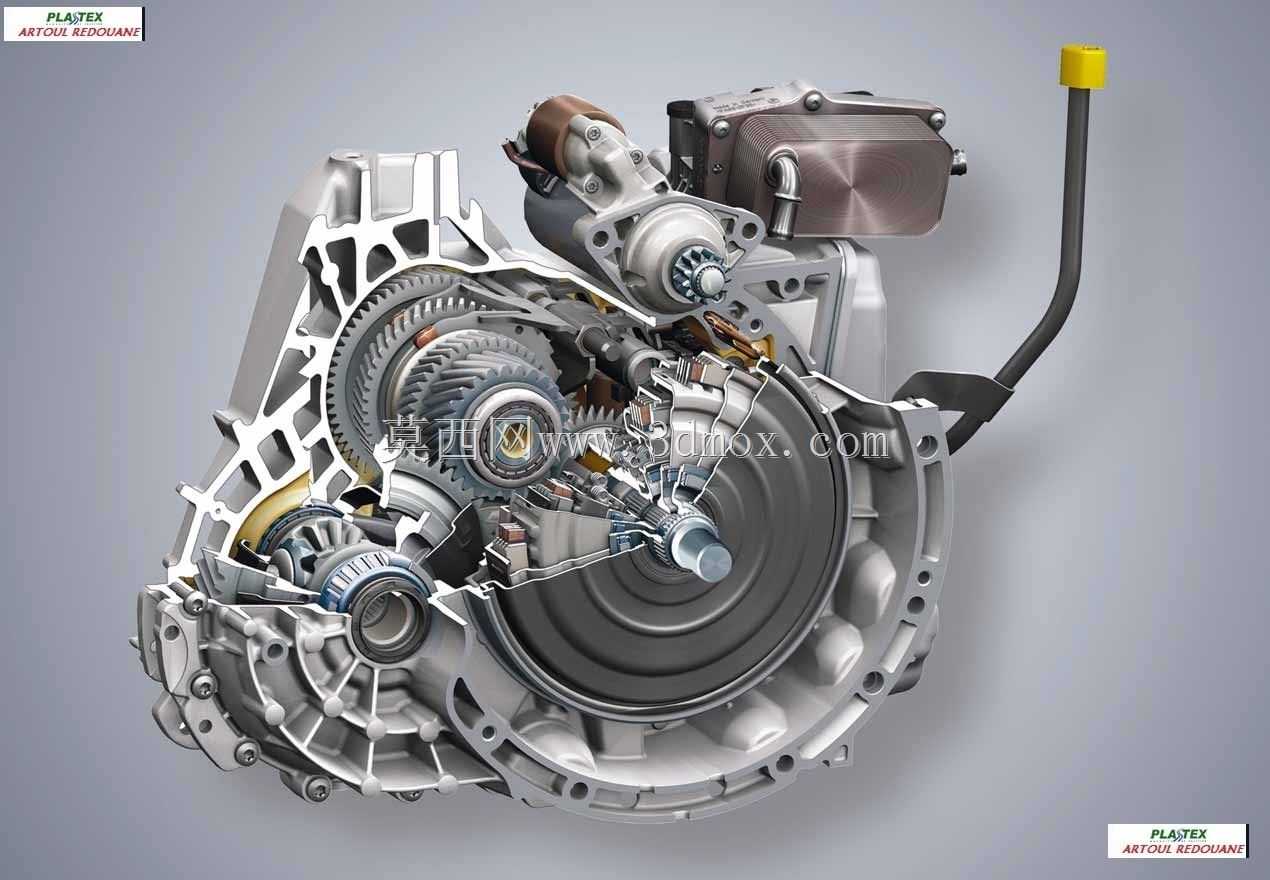

这套剖视展示的横置前驱手动变速器,主要适配A0级至A级家用乘用车的动力传递需求,直接对接横置布局的内燃机输出端,承担发动机输出扭矩的变速变矩、动力切断与接合、左右前轮差速传动的核心功能,是前置前驱车型传动系统的核心承载部件。从结构布局来看,整体采用压铸铝合金主壳体,集成了离合器安装腔、输入轴总成腔、输出轴总成腔、差速器安装腔与外部换挡操纵接口,壳体外部的加强筋沿轴系受力方向分布,既保证轴系支撑刚度,又尽可能控制总成重量,适配乘用车前舱的轻量化布置要求。
从实际装车场景来看,这类变速器的输入轴通过花键直接与离合器从动盘连接,离合器压盘总成固定在发动机飞轮端,当驾驶员踩下离合器踏板时,分离轴承推动膜片弹簧分离指,切断发动机到变速器的动力传递,此时可通过外部换挡杆带动内部换挡拨叉,推动同步器齿套完成挡位切换,松开离合器踏板后动力重新接合,经选定挡位的齿轮副传递扭矩至输出轴,再通过主减速齿轮将动力传递给差速器总成,最终经左右半轴传递给前轮,驱动车辆行驶。差速器部分集成在变速器壳体内部,采用对称式锥齿轮结构,可在车辆转弯时自动调整左右车轮的转速差,避免轮胎拖磨,保证转向平顺性。
设计层面,整套轴系采用平行轴布置,输入轴与输出轴的中心距经过严格匹配,兼顾各挡位齿轮的传动比分配与壳体的紧凑性要求,各前进挡齿轮均采用斜齿设计,相比直齿齿轮啮合重合度更高,传动过程中冲击更小、噪音更低,承载能力也更强,倒挡则采用直齿惰轮结构,满足短距离倒车的低速大扭矩需求,无需长期高负荷运转。同步器采用锁环式惯性同步结构,布置在相邻挡位齿轮之间,换挡过程中通过摩擦作用使待啮合齿轮转速快速同步,避免打齿问题,降低换挡操作难度,提升换挡平顺性。
安装边界方面,变速器总成的前端面通过定位销与螺栓固定在发动机缸体的连接端面,保证输入轴与发动机曲轴的同轴度误差控制在允许范围内,避免运转过程中产生附加载荷;壳体侧面预留换挡拉索安装支架、离合器分离拨叉安装位,顶部预留通气塞接口,防止壳体内部因温度升高气压过大造成油封渗漏,底部预留放油螺塞,方便定期更换齿轮油。外部的换挡操纵摇臂、离合器分离摇臂的运动行程经过匹配设计,与驾驶舱内的踏板、换挡杆行程形成对应,保证挡位清晰、离合器分离彻底。
从结构细节来看,剖视结构清晰展示了各挡位齿轮的啮合关系、同步器的安装位置、轴承的支撑点位,输入轴两端采用深沟球轴承与滚针轴承组合支撑,输出轴与差速器两端采用圆锥滚子轴承支撑,可承受齿轮啮合过程中产生的径向力与轴向力,轴承预紧度通过壳体结合面的调整垫片进行校准,保证轴系运转间隙合理,避免旷量或卡滞。壳体上的油道设计可将齿轮运转飞溅的润滑油引导至各轴承、同步器摩擦面,保证各运动部件的润滑充分,降低磨损,延长部件使用寿命。外部的加油螺塞位置设定了标准油面高度,加注齿轮油时需保证油面与加油口下沿平齐,既避免油量不足造成润滑不良,也防止油量过多造成运转阻力增大、油温过高。
这套结构的设计充分考虑了乘用车前舱的布置空间限制,整体轮廓紧凑,所有外接接口的位置都避开了前舱内的悬架、转向、冷却系统部件的安装空间,装车时无需额外改动周边部件,适配性较强。同时,离合器壳体部分的结构可适配不同规格的膜片弹簧离合器,匹配不同排量发动机的输出扭矩范围,具备一定的平台化拓展能力,可覆盖多款同平台车型的动力匹配需求。
