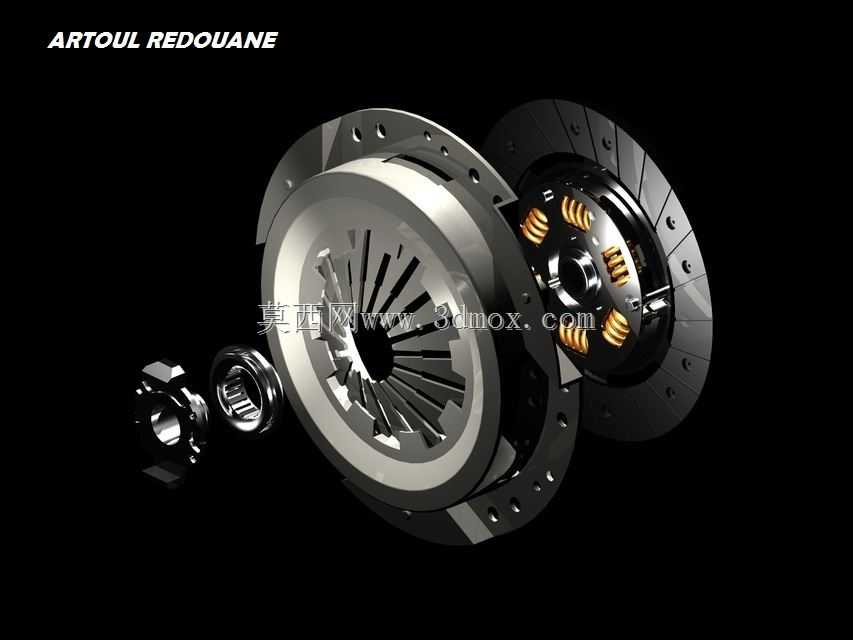

汽车膜片弹簧离合器总成结构展示

　　这套离合器总成是手动挡车辆传动系统的核心部件，布置在发动机飞轮与变速器输入轴之间，承担动力接合、切断、过载保护的核心功能，日常工况下需要频繁响应驾驶员的踏板操作，在起步、换挡、制动等场景下平滑传递或切断发动机输出扭矩，避免传动系统受到冲击载荷。从结构组成来看，整套模型完整还原了压盘总成、从动盘总成、分离轴承三个核心模块的装配关系，压盘壳体采用高强度铸铁材质的结构设计，外缘均匀分布的固定螺栓孔用于和发动机飞轮端面刚性连接，保证装配后整体的同轴度要求，避免高速旋转时出现动平衡超差的问题。膜片弹簧作为压盘的核心弹性元件，采用蝶形带径向开槽的结构设计，既承担压紧弹簧的作用，同时兼顾分离杠杆的功能，相比传统螺旋弹簧离合器，大幅减少了零件数量，

　　轴向安装尺寸更紧凑，同时在摩擦片磨损的全生命周期内，压紧力的衰减幅度更小，能有效降低踏板操作力的波动，提升驾驶操作的一致性。从动盘部分集成了波浪形弹簧钢片、摩擦衬片、扭转减振弹簧、花键毂几个核心结构，两侧的摩擦衬片采用耐高温摩擦材料，通过铆钉和波浪形钢片连接，在接合过程中通过钢片的弹性变形实现压紧力的平缓上升，避免起步时出现传动冲击；盘毂周向均匀布置的圆柱螺旋减振弹簧，用于吸收发动机输出的扭转振动，降低传动系统的共振风险，花键毂内花键和变速器输入轴的外花键采用间隙配合，保证分离、接合过程中从动盘可以沿轴向顺畅滑动，不会出现卡滞问题。分离轴承作为离合器操纵机构的直接作用部件，采用推力角接触球轴承结构，内圈和膜片弹簧的分离指端接触，

　　外圈和分离拨叉连接，工作时随膜片弹簧同步旋转，同时承受拨叉施加的轴向推力，推动膜片弹簧分离指端向飞轮侧移动，带动压盘向后退让，解除对从动盘的压紧力，实现动力切断。从安装边界来看，整套总成的轴向安装空间需要匹配飞轮腔的深度尺寸，径向最大轮廓不能和飞轮壳内壁发生运动干涉，分离轴承的初始安装位置需要预留合适的自由行程，避免正常行驶状态下分离轴承长期处于半接合状态，造成异常磨损和离合器打滑问题。设计过程中需要重点校核几个核心参数：首先是膜片弹簧的负荷特性曲线，要保证摩擦片磨损到极限位置时，压紧力仍然能传递发动机最大输出扭矩，同时在分离行程内踏板力不会出现过高的峰值；其次是从动盘的扭转刚度特性，需要匹配整车动力总成的扭转振动频率，

　　避免常用转速区间出现传动系统共振；另外压盘的热容量设计也十分关键，频繁半联动工况下产生的摩擦热量需要通过压盘壳体快速散出，避免摩擦片因为高温出现烧蚀、摩擦系数骤降的问题。整套模型的装配关系完全按照实际生产的装配工艺搭建，各个零件之间的配合间隙、连接关系都和实物保持一致，可用于离合器结构原理教学、传动系统匹配选型参考、相关零部件的结构设计校核工作，能直观展示离合器接合、分离状态下各个零件的运动关系，帮助设计人员快速理解离合器的工作逻辑，在新车型传动系统匹配阶段，可以基于该结构快速调整参数，适配不同扭矩等级的动力输出需求。
