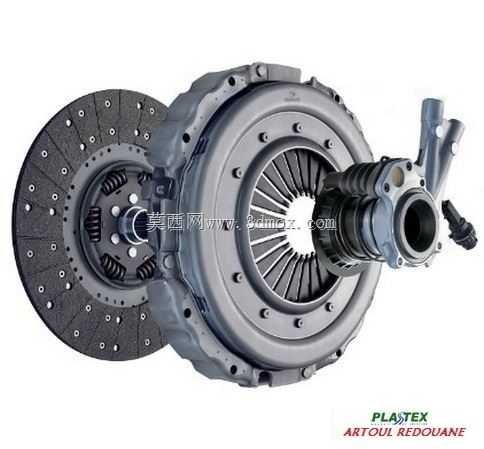

这套总成对应乘用车与轻型商用车传动系统里的核心接合部件,建模时把压盘总成、从动盘、分离轴承及操纵执行端按实际装配关系完整还原,结构层级清晰,可直接用于传动系匹配校核、维修拆装演示以及离合器工作原理的结构讲解。
从实际装车场景看,离合器布置在发动机飞轮与变速器输入轴之间,承担动力接合、切断以及过载缓冲三项任务。车辆起步时,驾驶员缓慢释放踏板,压盘对从动盘的压紧力逐步建立,摩擦片与飞轮、压盘接触面之间由滑磨过渡到同步传动,保证扭矩平顺输出;换挡过程中分离轴承推动膜片弹簧分离指,压盘后撤解除压紧,从动盘与主动端脱开,输入轴扭矩中断,便于齿轮副平顺啮合;紧急工况下传动系载荷突增,摩擦面可通过微量滑磨吸收冲击,避免曲轴、齿轮、半轴等刚性零件承受尖峰扭矩。
压盘总成部分以铸造壳体为支撑基体,外周均布安装孔用于与飞轮端面定位紧固,膜片弹簧通过支承铆钉与支承环夹持在盖体内部,呈碟形环状布置,径向均布的分离指朝向变速器侧。这种膜片弹簧结构相比传统螺旋弹簧压紧方案,具有非线性压紧特性:在摩擦片允许磨损范围内,弹簧工作点落在特性曲线平缓段,压紧力衰减很小,整个使用寿命周期内踏板力保持稳定;分离行程增大时弹簧力反而下降,操纵轻便。压盘本体为耐热铸铁件,背面设置传动片与盖体连接,既传递旋转扭矩,又允许压盘沿轴向小范围移动,同时保证压盘受热膨胀时有微量退让余量,避免翘曲变形。
从动盘由两片环形摩擦衬片、波形弹簧片、从动盘毂、扭转减振弹簧及阻尼片组成。摩擦衬片采用耐磨摩擦材料,通过铆钉固定在波形钢片两侧,接合时波形片被逐步压平,带来柔和的压紧刚度增长,抑制起步抖动。盘毂中心加工花键孔,与变速器输入轴花键配合传递扭矩,盘毂与从动钢片之间周向布置多组圆柱减振弹簧,发动机燃烧脉冲与传动系扭振经过弹簧压缩变形被吸收,阻尼片靠摩擦耗散振动能量,降低传动系共振噪声与怠速敲击。
分离机构端包含分离轴承、轴承座及拨叉推动臂,轴承内圈在分离状态下与膜片弹簧分离指端面接触,外圈随拨叉轴向移动。建模时保留了轴承与分离指之间的初始自由间隙,该间隙对应踏板自由行程,工程上需控制在合理范围:间隙过小会导致压盘压紧力不足、打滑烧片;间隙过大则分离行程不够、换挡打齿。
外形与安装边界方面,总成轴向叠合在飞轮腔内部,最大外径由离合器盖轮廓决定,外周安装孔的节圆直径、孔数与飞轮安装面严格对应;从动盘花键规格需与输入轴匹配,盘毂轴向长度要保证花键啮合长度充足,避免偏载;分离轴承轴线与曲轴轴线同轴度需控制,拨叉摆动空间、离合器壳体内腔避让面都在建模时预留。压盘工作面与摩擦片的平面度、飞轮端面跳动直接影响接合平顺性,装配时从动盘需用导向轴定心,防止花键偏置导致装复困难。
散热与热负荷也是设计重点:频繁起步滑磨会在摩擦面产生大量热量,压盘厚实的铸铁基体承担热容量,盖体上开设通风窗口引导气流,从动盘摩擦片之间留有气道带走粉尘与热量。模型中各零件的配合关系、运动间隙与装配顺序均按真实产品逻辑搭建,可用于剖切展示内部弹簧、铆钉、花键等细节,帮助理解压紧力传递路径与分离动作全过程。
