嵌入式柜门拉手组件结构三维设计

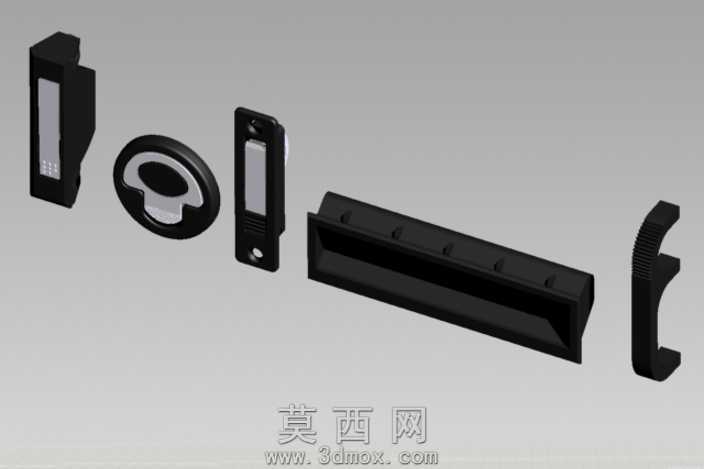

本作品为嵌入式柜门拉手组件的三维建模设计，整体采用模块化拆分建模思路，将整套拉手拆解为五个独立功能部件分别完成建模后再完成装配校验，覆盖了暗装式柜门拉手的全部配套结构。建模过程中首先依据暗装拉手的实际安装尺寸规范，确定各部件的基准尺寸与装配公差，先构建基础基体特征，通过拉伸、切除、倒角等基础建模命令完成各零件的主体轮廓搭建，针对不同部件的功能特性做细节结构处理：长条形嵌入式基座预留了安装定位孔位与卡扣卡槽结构，保证安装后与柜门板材贴合稳固无松动；圆形旋转拉手做了内凹式握持曲面设计，边缘做圆弧过渡处理，既保证握持手感舒适，也避免尖锐棱角造成磕碰损伤；侧边配套的卡扣式拉手做了防滑纹理结构，表面的凹凸筋条可增大手部接触摩擦力，开启柜门时不易打滑；侧边的封边挡条做了适配板材厚度的卡槽结构，安装后可遮盖板材裁切边缘，提升整体装配美观度。材质渲染阶段，所有部件统一采用哑光黑色硬质工程塑料材质，调整材质的粗糙度、反光度参数模拟真实尼龙塑料的质感，无多余反光与炫光效果，还原工业五金配件的真实视觉表现。建模过程中对所有装配接触面做了干涉检查，确保各部件组装后无结构冲突，旋转活动部件预留了合理的活动间隙，保证实际使用时转动顺畅无卡滞。整套模型结构完整，拆分合理，既还原了暗装柜门拉手的实际结构形态，也清晰展示了各配套部件的装配关系，可用于柜门五金配件的结构展示、安装示意以及相关产品的设计参考，各部件的尺寸参数均参考通用柜门的安装标准设定，具备实际生产参考价值。
