带铰链安装结构的门扇装配三维设计

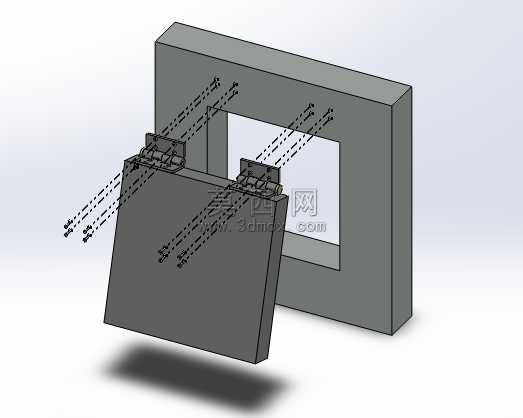

本作品为门扇与门框通过铰链连接的装配结构三维设计，采用三维建模软件完成全参数化建模，通过爆炸视图的呈现形式清晰展示整套结构的组成逻辑与装配关系。建模过程中首先对门框、门扇两个主体构件进行基础特征搭建，门框采用带中空开口的框型实体结构，根据门扇的开合行程预留足够的转动间隙，门扇为平板式实体结构，边缘做适配铰链安装的平面处理，保证与门框的配合精度。铰链部分采用合页式结构建模，分别对铰链的固定页片、转动销轴、活动页片进行独立特征绘制，页片上预留对应螺钉安装的沉头孔位，孔位间距、孔径参数符合常规门窗五金的安装标准，转动销轴部分添加同轴心配合约束，还原铰链真实的转动开合功能。螺钉零件采用标准内六角沉头螺钉模型，与铰链页片、门框及门扇上的安装孔做对应配合，清晰展示紧固件的安装位置与紧固逻辑。渲染环节采用哑光金属材质赋予铰链与螺钉构件，还原五金件的真实质感，门框与门扇采用哑光灰色硬质材质模拟常见的金属或复合门板材质，场景添加柔和的环境光与定向光源，突出构件的轮廓与装配关系，阴影效果做柔化处理，避免遮挡结构细节。设计思路上优先保证结构的可装配性与运动合理性，通过爆炸视图将所有装配构件沿装配轴向做等距偏移，让使用者能够清晰识别每个零件的安装位置、装配顺序与连接方式，无需剖切即可直观理解整套门结构的组成：门框作为固定基体，两个铰链分别布置在门扇侧边的上下位置，通过螺钉分别将铰链的一侧固定在门框安装面、另一侧固定在门扇侧边，依靠铰链的转动副实现门扇相对于门框的开合动作。建模过程中对所有配合面做公差适配处理，保证转动过程中门扇与门框不会发生干涉，安装孔位的位置精度控制在合理范围内，符合实际五金安装的工艺要求，整体模型结构完整，特征清晰，既能够直观展示门与铰链的连接原理，也可作为门窗结构设计、五金安装演示的参考模型使用。
