0402贴片LED八色发光灯珠组装结构

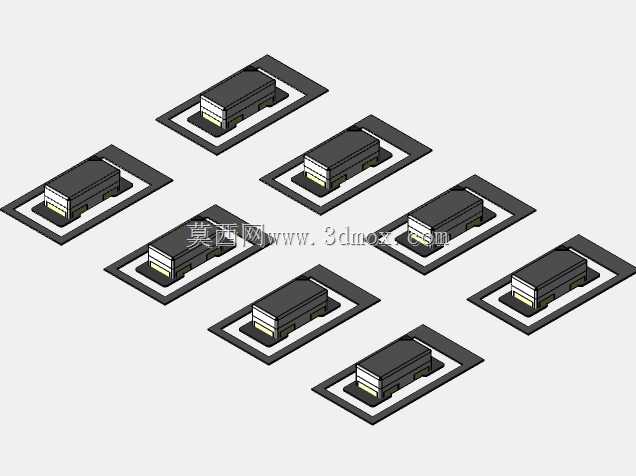

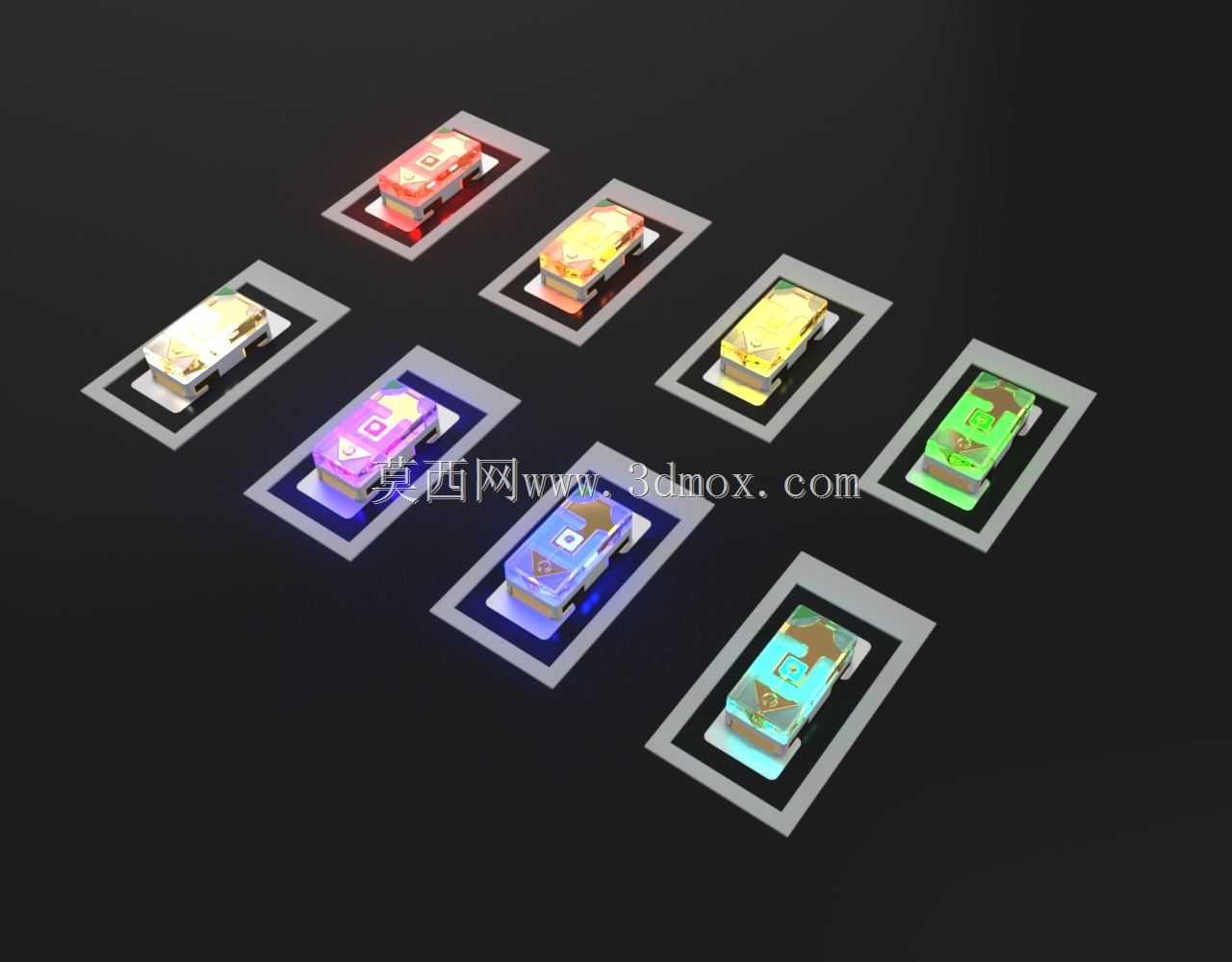

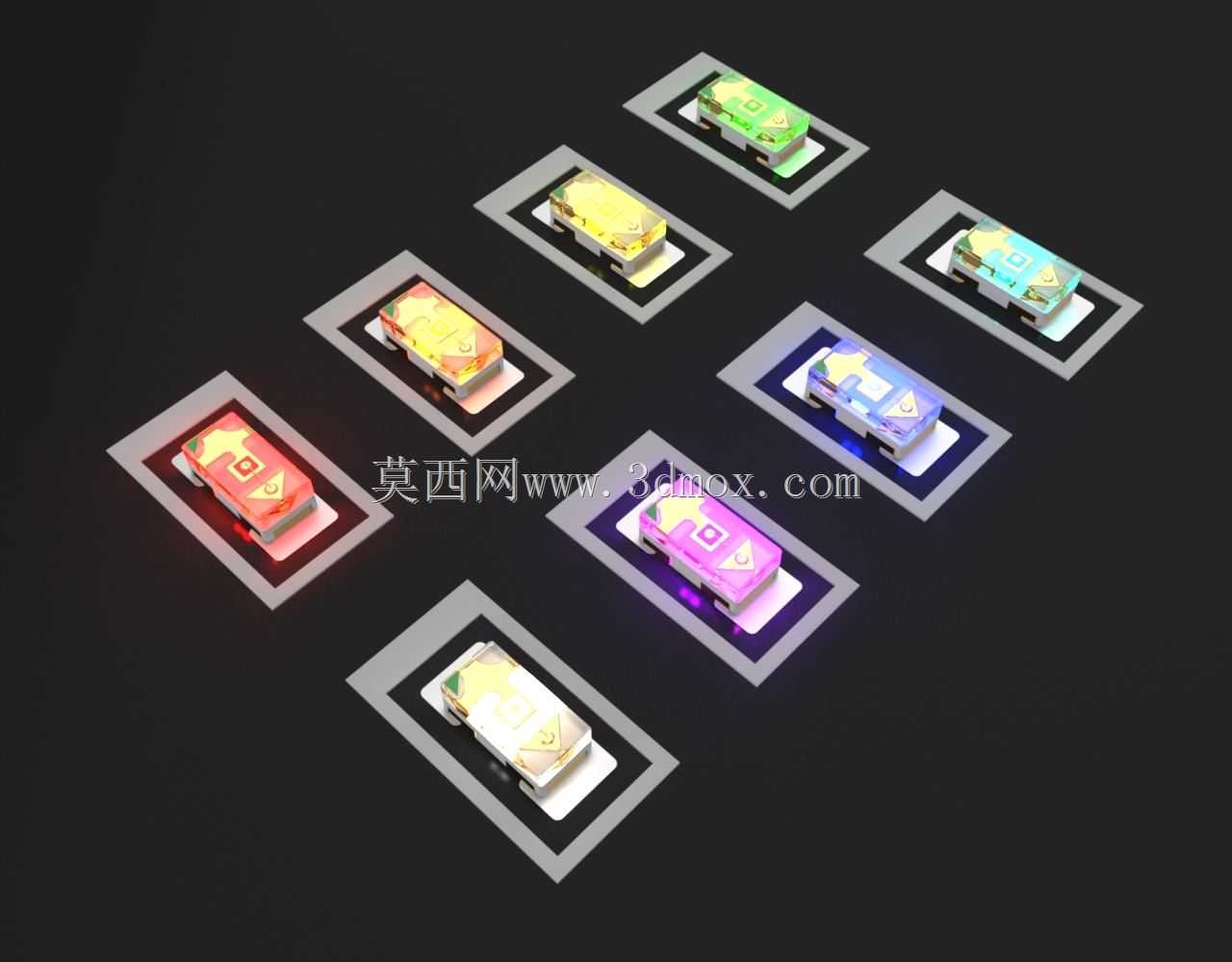

　　这套0402规格贴片LED组装结构，覆盖白、红、橙、黄、绿、青、蓝、紫八种发光配色，完整还原了表贴发光二极管从内部发光芯片、封装载体到外部透光保护层的全部层级，是微型表贴光电器件结构设计、PCB布局校验与整机光效仿真阶段常用的参考数模。

　　从实际产线应用场景来看，0402属于当前消费电子、通讯终端、便携设备里用量极大的微型表贴封装尺寸，整机板卡空间极度紧凑，指示灯位、键盘背光、装饰光带、状态提示点位往往排布在毫米级间隙内，结构工程师在堆叠阶段如果只调用简化方块占位模型，很容易忽略灯珠本体的高度差、焊盘外延边界以及顶部透光树脂的弧面轮廓，后续做外壳遮光罩、导光柱对位时就会出现漏光、光柱偏移、贴件干涉等问题。这套组装数模把每一颗灯珠的独立发光灯芯、透明树脂顶壳、底部绝缘垫板以及内部键合连接的细微结构都做了分层还原，设计人员可以直接在装配环境里核对灯珠顶面到外壳透光窗的垂直间隙，确认导光柱底面和树脂顶壳的贴合余量，也能模拟不同发光颜色在半透明外壳下的混光效果，提前规避光效不达标的返工风险。

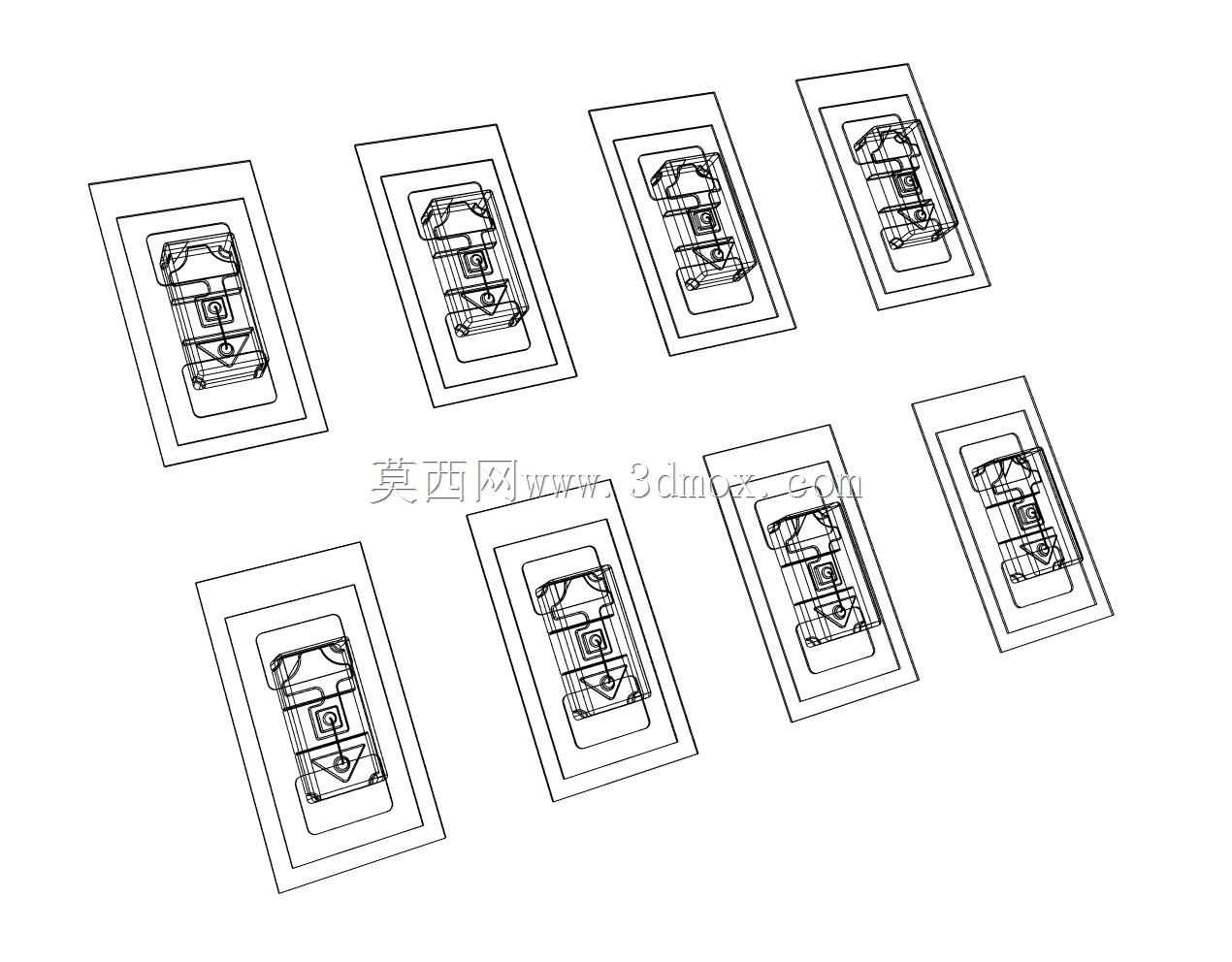

　　结构设计思路上，0402封装的核心约束是极小外形下的散热、焊盘附着力与出光效率平衡。数模里可以清晰看到，金属引线框架从封装本体两侧向外延伸形成表贴焊端，焊端的底面和PCB焊盘完全贴合，回流焊时熔融焊料会同时包裹焊端底面与侧面，形成可靠的焊点强度；底部垫板承担绝缘支撑作用，把发光芯片和下方PCB板面隔开，既避免芯片电极和板卡走线意外短路，也能在灯珠承受贴装压力时提供均匀支撑，防止超薄封装出现隐裂。发光灯芯固定在引线框架的导电基座上，细微的键合连接把芯片电极和另一侧引线端子连通，外层灌注的透明环氧树脂顶壳并非简单方块：它的顶面做了微弧面处理，一方面在封装固化时可以释放内应力，避免温度循环过程中树脂开裂，另一方面弧面能够对芯片发出的光线做初步折射，扩大出光视角，减少灯珠正上方亮斑过重、侧方可视角度不足的问题。八种配色的差异并非仅修改外观颜色，对应灯芯的发光波长、树脂掺混的荧光粉配比都有区别，数模里通过材质分层把不同配色的出光特质区分开，做光学仿真时可以直接赋予对应波长属性，不用再额外拆分零件。

　　安装边界方面，0402封装的标准本体长宽控制在1.0mm×0.5mm量级，整体贴装高度通常在0.4mm到0.6mm区间，数模还原的焊端外延尺寸完全匹配通用SMT贴装库规范：相邻两颗灯珠的安全贴装间隙建议保留0.2mm以上，避免钢网开孔连锡；焊盘外侧要预留钢网脱模空间，不能被丝印字符或阻焊层遮挡。在整机堆叠时，灯珠顶部树脂弧面的最高点要和外壳内壁保留至少0.1mm的安全间隙，若搭配独立导光柱，导光柱入光面要正对灯芯发光区域，水平偏移量不能超过0.15mm，否则会出现光线耦合效率骤降。对于需要做防尘灌胶的板卡，还要注意灌胶液面不能没过灯珠树脂顶面过多，否则胶体折射率变化会改变出光角度。这套数模同时呈现了八款配色的完整装配关系，工程师在做多色指示灯阵列布局时，可以一次性核对所有灯位的朝向、焊盘一致性与贴装吸嘴取料空间，不用分别调取不同厂商的零散模型，能大幅缩短板卡结构评审的周期，也能为SMT贴片程序的吸嘴选型、供料器排布提供准确的外形参考。
