SOD323贴片二极管封装三维结构

　　SOD323属于小外形表贴二极管常用封装，在便携通信终端、电源管理板、信号调理电路和高密度消费电子中承担整流、续流、ESD抑制、反接保护等功能。这类器件体积小、焊点位于封装两侧，整机布局时往往与电阻、电容、小信号三极管一起布置在PCB局部密集区域，因此三维结构是否准确，直接影响贴装干涉检查、焊盘匹配、钢网开口评估和整机堆叠评审。

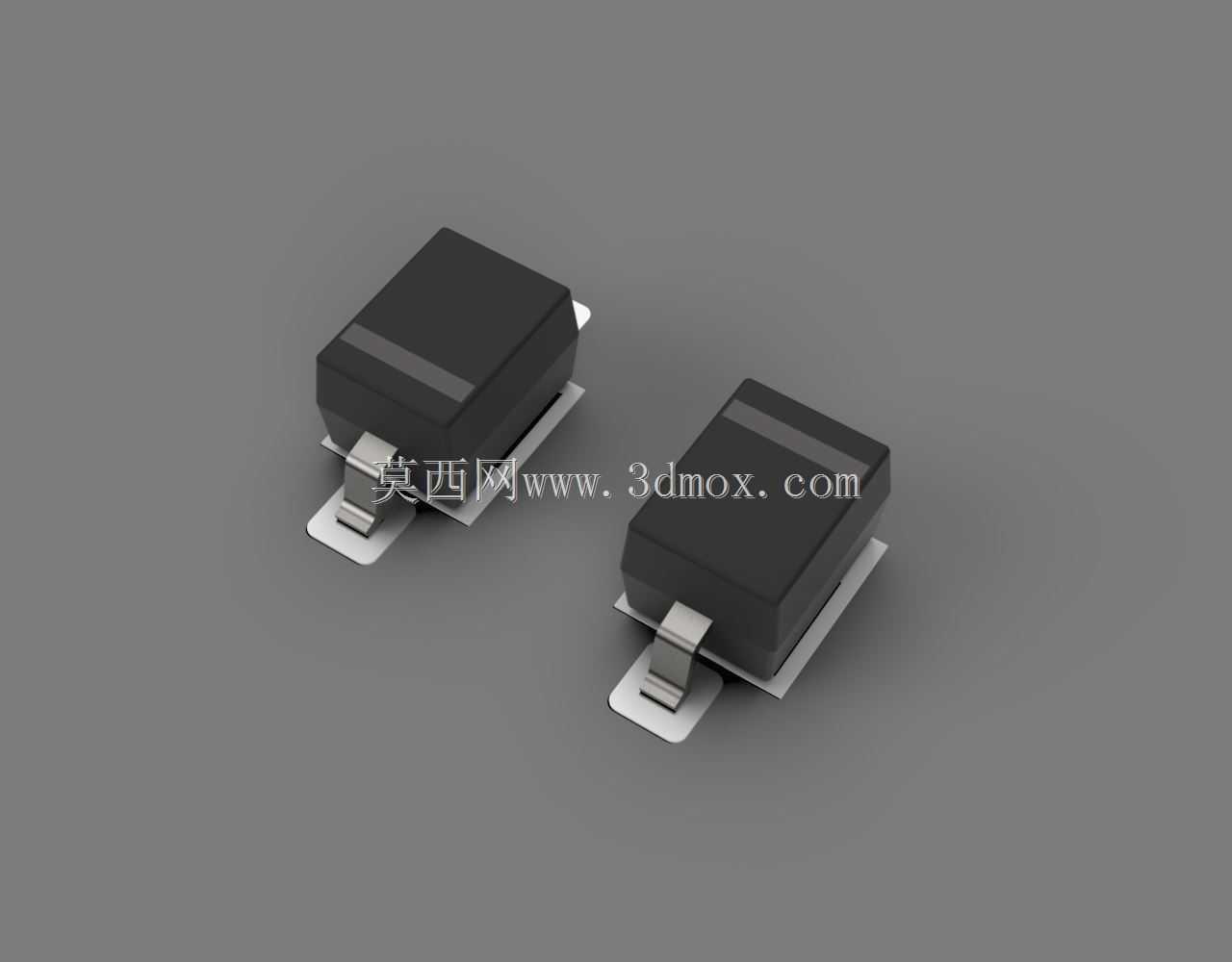

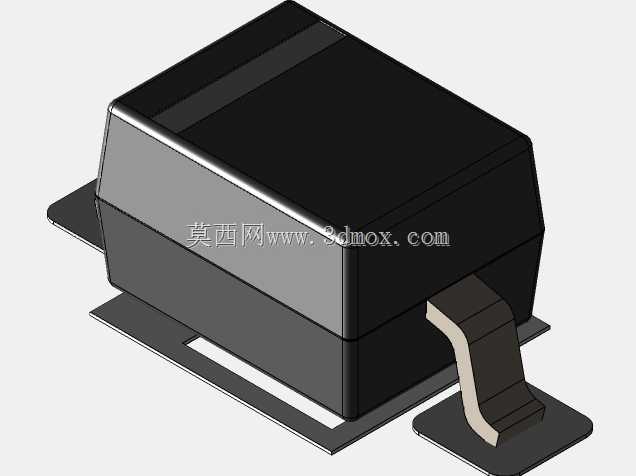

　　从实际板级设计看，SOD323的核心不是黑色塑封本体本身，而是封装外形、端子伸出位置、端子弯折高度以及底部与PCB之间的间隙。模型将黑色模塑体、两侧金属端子和端部可见焊接面分别表达，能够在装配环境中清楚呈现器件落板后的姿态。塑封体顶面近似矩形，边缘带有封装成型后的倒角和过渡面；侧面可以看到端子从塑封体内部引出后向下弯折，再沿板面延伸形成可焊翼形端。该结构与手工插件二极管完全不同，器件没有穿孔引脚，焊接热量、焊膏量和端子共面性都要依靠表贴工艺控制。

　　建模时需要优先锁定安装基准。若以PCB顶面为Z向零点，金属端子底面应落在焊盘高度附近，塑封体底部则与板面保留少量间隙，这个间隙在回流焊过程中影响焊剂挥发、焊点润湿和器件自对齐。端子外伸长度不能随意放大，否则会与相邻焊盘或细间距元件发生安全间距不足；端子厚度也不宜忽略，因为在整机跌落、温循和板弯工况下，焊点应力会通过端子柔性段释放。把端子做成简单薄片而省略弯折圆弧，虽然视觉上接近，但在干涉检查和热应力分析参考中会丢失关键结构。

　　外形尺寸方面，SOD323面向小型化电路板，长、宽、高均属于毫米级小封装范畴。布局时应在器件本体外侧保留拾取喷嘴所需空间，两端焊盘向外延伸出足够焊点润湿区域，同时在器件长度方向预留返修热风嘴或烙铁头接近位置。若板上存在屏蔽罩、金属支架、连接器外壳或灌胶区域，塑封体顶面高度和端子边缘位置都要参与间隙校核。特别是在通信模块中，屏蔽罩内壁与元件顶面之间的距离常常很紧，仅凭二维封装符号难以判断罩体下压后是否接触元件。

　　设计思路上，该模型适合用于PCB封装库的三维校验，而不是用于半导体芯片内部晶圆结构表达。外部建模应突出封装级特征：黑色绝缘本体表现为规整的模塑块，金属端子保留亮面金属材质和折弯层次，端部焊接区与塑封体之间的位置关系要明确。渲染时可通过深色本体与金属端子的材质反差，帮助结构工程师在装配体中快速识别极性和安装方向。二极管本身具有方向性，虽然SOD323本体上的极性标识在不同厂商工艺中可能表现为色带或丝印，但在三维布局阶段仍应结合原理图库和PCB封装确保阴极、阳极方向一致。

　　在贴片生产场景中，这类器件通常由高速贴片机从编带中吸取，经视觉识别后放置到焊膏图形上。吸嘴接触的是塑封体顶面，因此顶面平整度、本体高度和质心位置会影响取料稳定性；回流时，熔融焊锡的表面张力会拉动两端端子向焊盘中心对齐。若三维模型中端子间距、端子宽度或本体占位偏差较大，DFM审查时就可能误判间距，或者无法发现焊盘与端子搭接不足的问题。

　　板级应用还要考虑热与可靠性。小信号二极管功耗通常不高，但在续流、钳位或电源反接保护位置，瞬态电流和温度循环仍会让焊点承受应力。SOD323的翼形端子具有一定弹性，能够吸收PCB与塑封体之间热膨胀系数差异带来的变形。模型保留端子折弯段和底部支撑形态，有助于在结构评审中理解焊点为什么需要同时形成顶面、端面和底面润湿，也能提醒工艺人员不要在器件下方布置过高的阻焊或异物。

　　通信产品主板堆叠时，SOD323常出现在充电管理、接口保护、射频辅助供电和低速信号通道附近。这些区域既有板间连接器、屏蔽框、FPC补强板，也可能靠近外壳卡扣和天线支架。将该封装三维件放入整机后，可以检查元件与塑胶壳体、金属屏蔽件、相邻钽电容或电感之间的最小距离；在维修性评估中，也能判断器件是否被高大元件包围而影响热风返修。对于建库人员而言，模型的价值在于把 datasheet 中的机械尺寸转化为可测量、可干涉检查的装配实体，使电子封装从二维焊盘图形扩展为真实的空间结构。

　　整体结构表达应保持克制，不需要添加芯片内部晶粒、键合丝或复杂工艺细节，但外部端子、塑封体、焊接面和安装高度必须完整。这样在SMT产线导入、PCB封装建库、整机结构堆叠以及工艺可制造性审查时，工程师都能直接利用该模型确认器件占位、极性方向、贴装高度和周边安全边界，减少从原理图到量产装配之间因封装理解不一致造成的返工风险。
