SOD523贴片二极管封装结构三维数模

　　在消费类便携电子产品、高密度通信终端以及小型化传感采集板卡的布局布线阶段，SOD523这类超小尺寸表贴半导体器件的三维占位往往直接决定整板的可制造性边界。很多硬件工程师在原理图阶段只关注二极管的电气参数，到了PCB叠层和结构干涉校核时才发现，二维封装库无法准确反映塑封本体高度、引脚弯折弧度以及焊盘外侧的金属延伸区域，导致钢网开口、回流焊托板间距甚至外壳内壁避让距离出现偏差。这套数模正是围绕这类工程校核需求搭建，把器件从黑色环氧塑封本体到两侧鸥翼式引脚的每一处可见几何都做了还原。

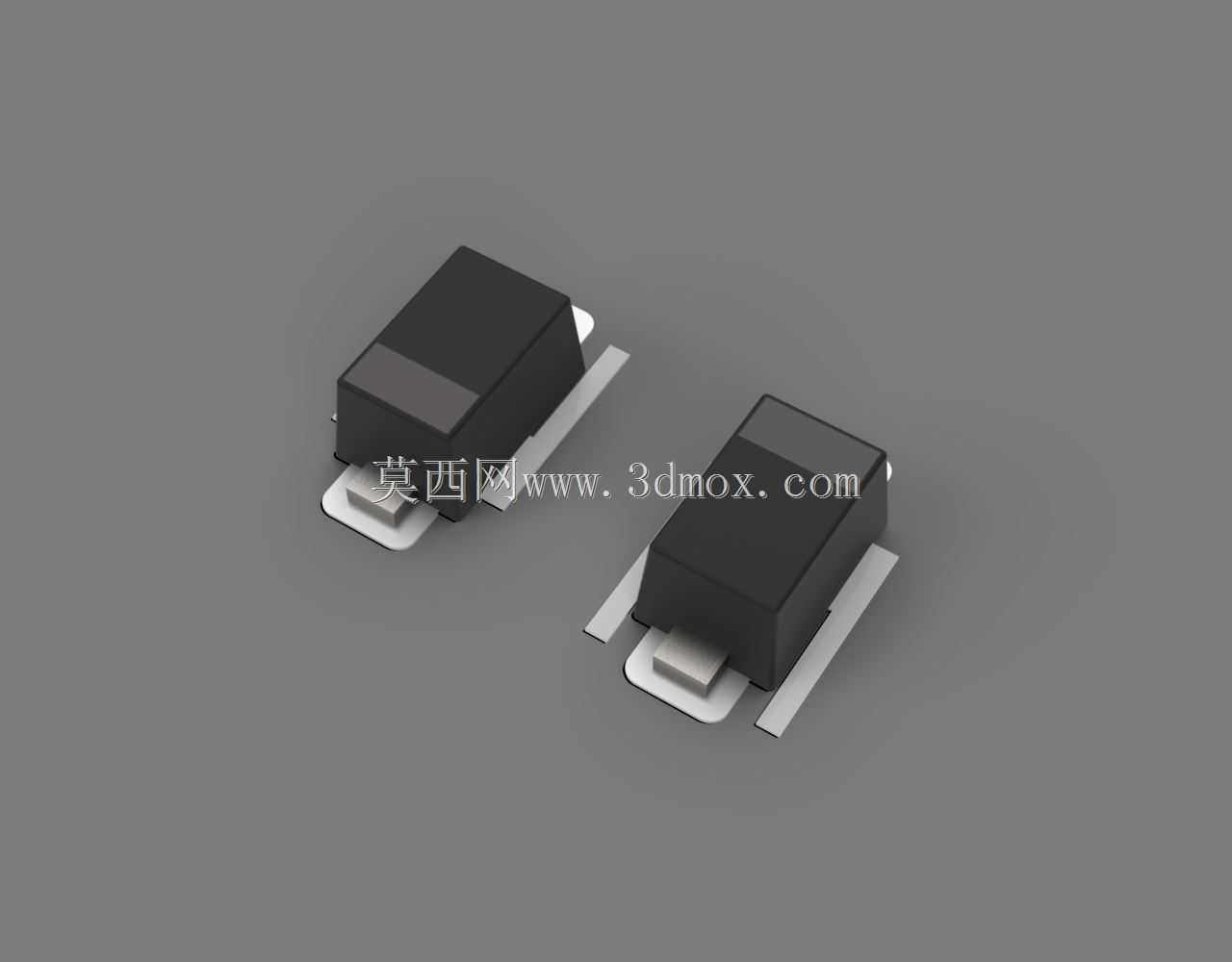

　　从实际产线视角看，SOD523属于典型的小功率表贴二极管封装，常见于信号整流、ESD防护、低压续流以及电源轨反灌保护等位置。手机、蓝牙耳机、可穿戴手环、微型工控模块和车载传感器板上，都能看到它以极小占板面积承担单向导通或瞬态钳位功能。由于器件整体轮廓远小于SOD123、SMA等传统封装，贴片机吸嘴取料时对本体顶面平面度要求很高，模型中塑封主体顶部的平整区域、端部阴极标识色带以及侧面脱模斜度都按实物比例呈现，方便在产线仿真中核对吸嘴直径与取料位置，避免吸嘴压到引脚或因接触面积不足造成抛料。

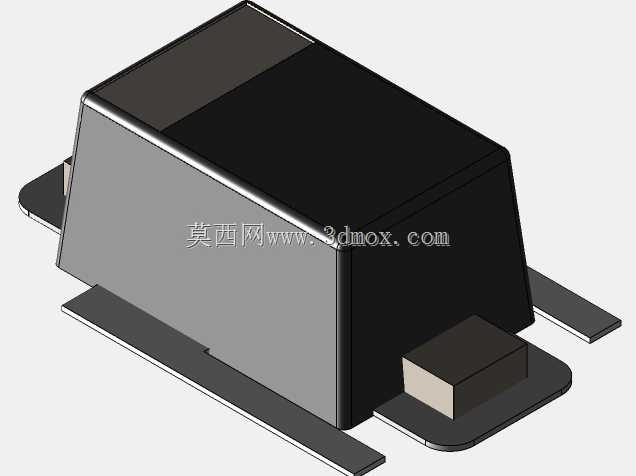

　　建模时先依据封装外形确立本体基准：黑色塑封段为近似长方体，边角带有细微圆角，靠近一端的阴极标记条带在顶面形成色差分区，这一特征在极性校核中非常关键，贴片程序的视觉相机正是依靠该标识判断器件方向。引脚部分没有简化成平直薄片，而是还原了从塑封体侧面引出、向下弯折再延展成焊脚的连续曲面，弯折处的圆弧过渡对应实际冲压引线框的成形工艺，焊脚末端略微收窄并带有贴装时与锡膏接触的平整底面。两侧引脚的中心距、焊脚外伸长度以及本体相对焊盘的悬空高度，都按照SOD523通用封装的装配关系控制，结构工程师在堆叠检查时可以直接测量器件最高点到屏蔽罩或外壳内壁的间隙。

　　在PCB协同设计中，这套数模的价值主要体现在三个层面。其一，装配干涉检查：把模型导入整板装配后，可核对二极管与相邻电阻、电容、IC引脚之间的侧向间隙，尤其是高密度板上器件间距常逼近零点几毫米，二维丝印无法暴露本体侧壁和引脚高度差异。其二，焊接工艺评估：焊脚相对焊盘的覆盖长度、引脚外侧到阻焊边缘的距离，可用于判断回流焊时熔融锡膏的爬升空间，减少立碑、偏移和虚焊风险；模型中引脚底面与PCB表面的微小间隙，也能帮助工艺人员估算锡膏厚度与焊点成形。其三，测试与维修边界：探针台顶针、飞针测试头以及返修热风嘴的运动路径，都需要避开塑封本体和邻近高器件，准确的三维轮廓让夹具设计在方案阶段就能发现碰撞。

　　设计思路上没有为了视觉效果添加多余纹理，而是把注意力放在装配语义完整：塑封本体、两个金属引脚作为独立几何特征表达，材质颜色区分黑色环氧与镀锡引脚，便于在剖视图和爆炸视图中快速识别。本体底面与PCB之间并非完全贴合，而是依靠引脚弯折形成支撑，这一细节在数模中通过引脚的Z向层次体现出来，结构人员据此可以判断 Underfill 点胶空间或底部填充是否必要。对于需要做热仿真的场景，塑封体顶面与侧面的散热面积、引脚作为主要导热路径的截面形状，也能为后续简化热模型提供几何参考。

　　安装边界方面，重点关注的是器件占用的立体空间而非仅占板面积：焊盘外侧要预留引脚末端伸出区，避免与走线或测试点重叠；本体上方需保留吸嘴和视觉识别的无障碍区域；靠近板边位置时，还要考虑分板应力对塑封体和焊点的影响，模型可用于模拟分板导轨与器件的相对位置。通信工具类主板在堆叠时往往把这类二极管布置在连接器屏蔽罩边缘，准确的外形数模能让结构与硬件在同一场景下核对间隙，减少打样后因极性器件干涉而改板的次数。整体而言，该数模服务的是从封装库建库、PCB协同、贴片工艺到结构校核的完整链路，几何细节围绕真实装配约束展开，适合电子设备结构设计与制造工艺人员在小型化表贴器件选型和板级空间验证中直接参考。
