TSSOP14贴片集成电路封装结构

　　TSSOP14属于薄型小外形表面贴装集成电路封装，在消费电子、通信终端、工业控制板卡以及电源管理模块中应用十分普遍。这类器件通常承担逻辑控制、信号切换、接口驱动、电平转换或模拟前端处理等功能，板级空间紧张时，其紧凑的本体和细密的鸥翼引脚能够显著降低PCB占用面积。

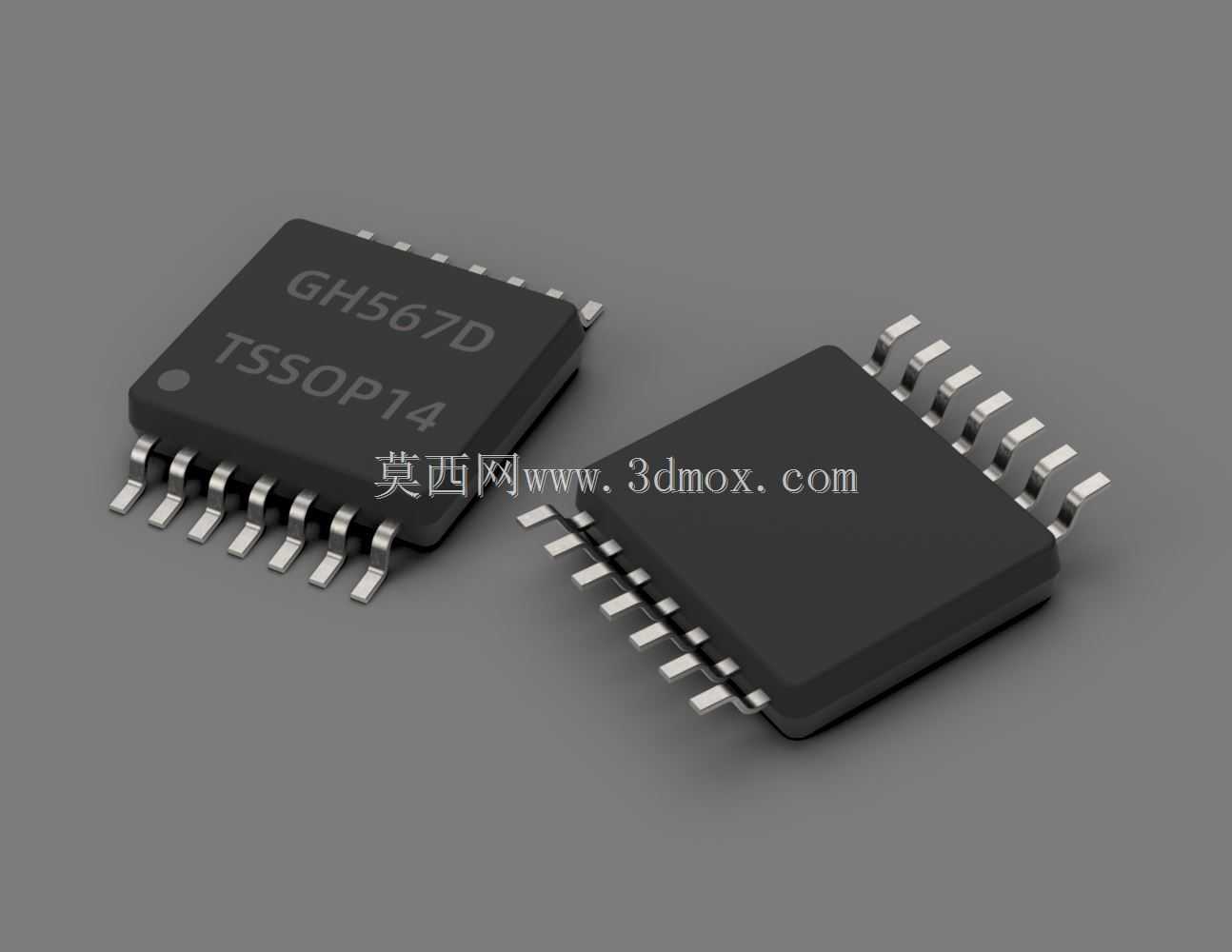

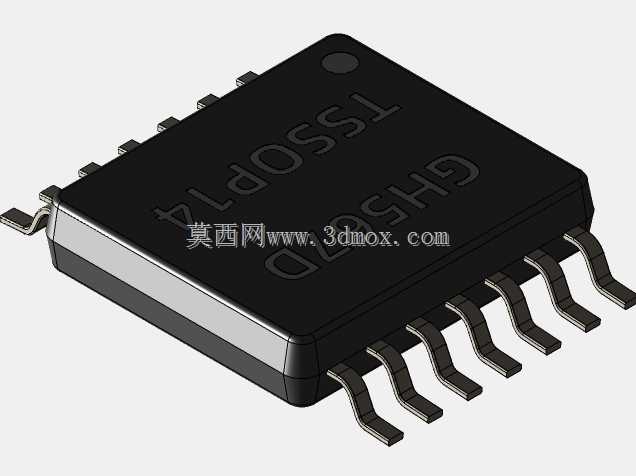

　　从结构上看，模型还原了黑色塑封本体与两侧共十四根金属引脚的典型排布。本体顶面平整，可承载丝印位号、厂商标识和方向标记；引脚从封装侧面引出后经过外伸、下弯和足底展平，形成适合回流焊的贴装接触面。建模时需要重点控制引脚间距、肩宽、足底共面度以及本体厚度，因为这些尺寸直接决定钢网开口、焊盘设计和贴片吸嘴取料稳定性。

　　在实际PCB设计中，TSSOP14并非简单按外形摆放即可。焊盘长度要兼顾引脚跟部与趾部的金属润湿，焊盘间距需保证相邻引脚之间不发生桥连；若器件下方需要布设散热或信号铜皮，还应结合塑封本体底部边界预留安全距离。高密度板卡上，该封装常靠近连接器、晶振或电源去耦电容布置，因此三维外形可用于检查干涉、评估返修热风空间，并核对丝印框与阻焊层的相对位置。

　　建模思路上，可将塑封体视为带微倒角的矩形实体，边缘不应做成绝对尖锐的理论棱角；真实器件在模塑过程中会形成轻微圆角和拔模斜度。引脚则适合按连续冲压弯折特征处理，先建立单根引脚的截面与折弯路径，再按节距阵列，保证左右两侧引脚对称、足底处于同一贴装平面。方向标记通常通过本体端部的凹点、倒角或顶面圆形标识表达，装配时用于确认第一脚位置，避免贴片旋转错误。

　　安装边界方面，除器件本体投影外，还需在板级布局中预留吸嘴取放区、视觉识别区和返修加热区。引脚外侧不宜紧贴高大元件，否则焊点检测和烙铁返修都会受限；器件下方若走细线，应评估塑封本体压合后的绝缘间隙。对于波峰焊较少适用的此类密脚封装，回流焊温度曲线、锡膏厚度和贴片压力更为关键，三维数据能够帮助工艺人员在投产前发现本体与周边壳体、散热片或连接器之间的高度冲突。

　　在通信类产品中，TSSOP14常见于小型主控板、接口转接板、传感器采集板和电源控制板。它既不是插接件，也不是需要螺栓固定的功率模块，而是依靠底部引脚与PCB焊盘形成机械和电气连接。因此，模型表达的重点不在复杂运动机构，而在封装轮廓、引脚形态、贴装方向和板级空间关系。准确的三维外形可以让结构工程师在堆叠设计时同步考虑外壳内壁、灌胶区域、EMI屏蔽罩和走线通道，减少样机阶段因封装尺寸偏差带来的返工。
