多规格贴片电容封装焊盘三维组件

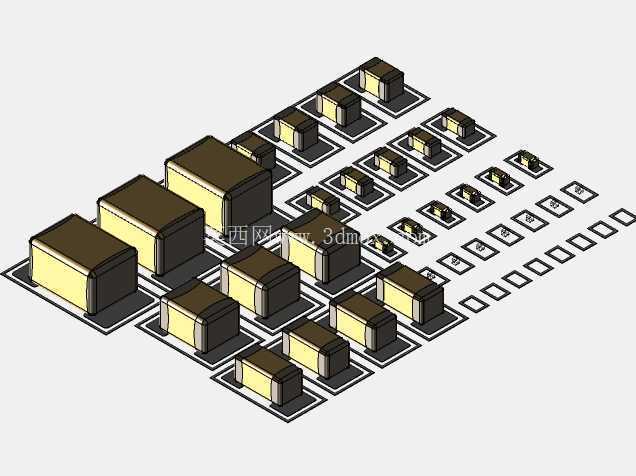

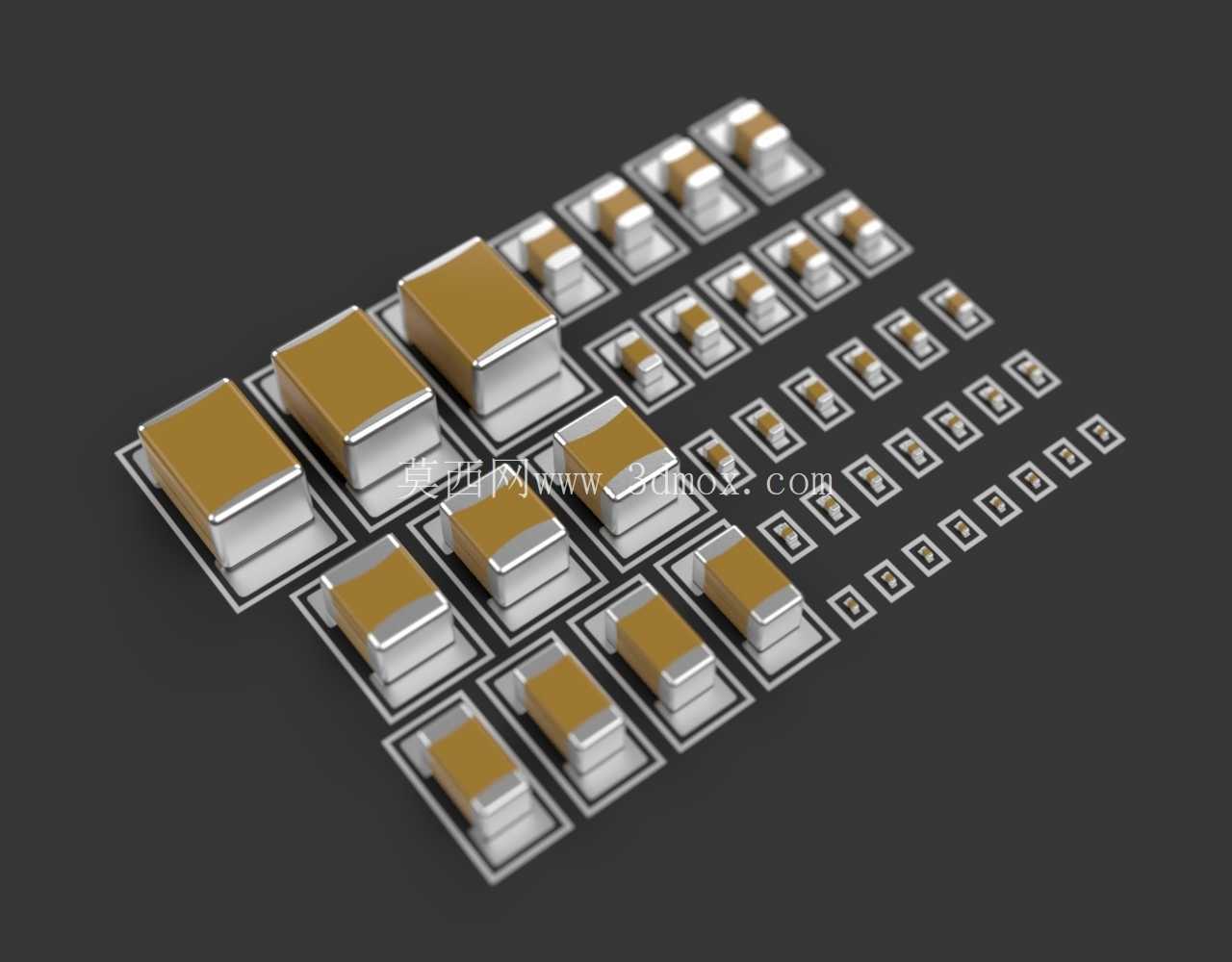

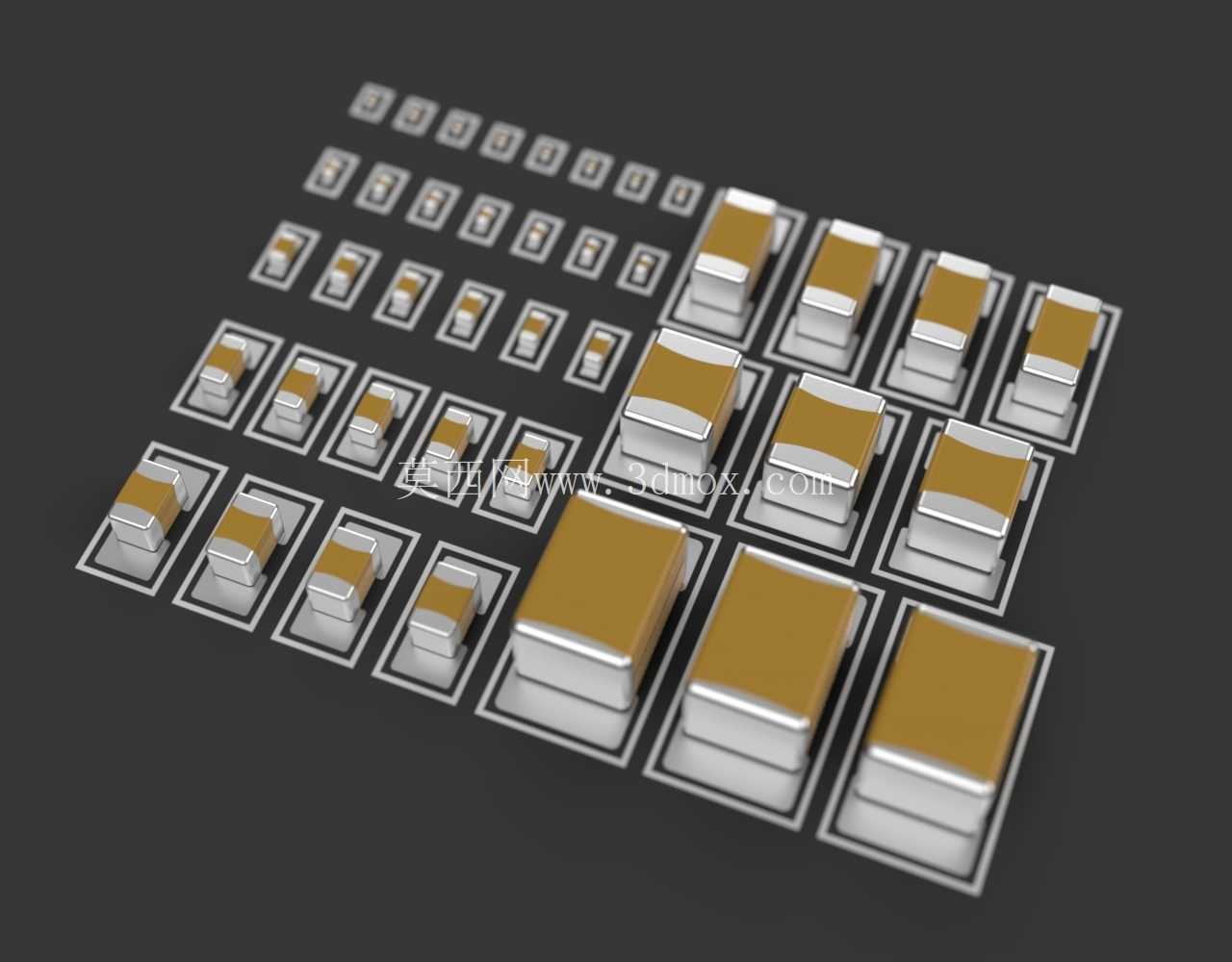

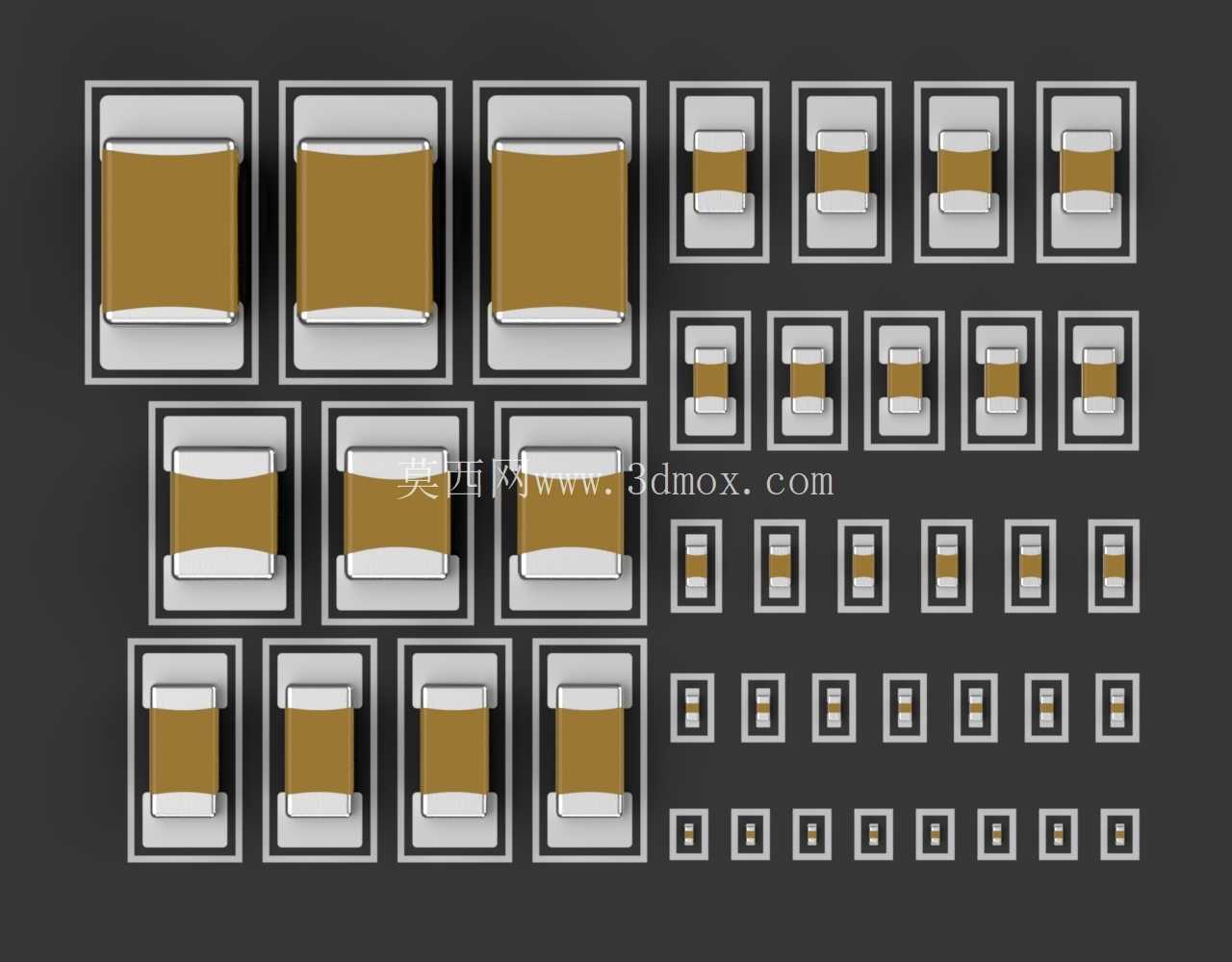

　　做电子设备结构设计、PCB Layout前期的器件堆叠验证时，最容易踩坑的就是贴片电容这类无源器件的封装匹配问题——很多新手建模时只画电容本体，忽略焊盘、丝印的实际占位，等投板回来才发现器件干涉、焊盘偏位，要么飞线要么改板，耽误项目进度。这套三维组件覆盖了目前消费电子、工业控制板卡上最常用的全系列贴片电容规格，从最小的01005封装到1812封装全部包含，每个规格都严格按照IPC-SM-782A表面贴装设计规范还原，不是随便拉个方块凑数的简化模型。

　　实际做板级结构验证的时候，不同封装的电容安装边界差异极大：01005、0201这类微型封装多用于高密度穿戴设备、手机主板的射频电路周边，本体长宽仅0.4mm×0.2mm、0.6mm×0.3mm，焊盘宽度、焊盘间距的公差控制在0.05mm级别，建模时如果焊盘尺寸做偏，回流焊时很容易出现立碑、虚焊的问题；0402、0603是目前通用工控板、消费电子电源部分最常用的封装，兼顾焊接良率和布板密度，本体旁预留的丝印框严格按照生产要求做了0.15mm的偏移，不会出现丝印压焊盘导致焊接不良的情况；0805、1206、1210、1812这类大尺寸封装多用于电源滤波、大容值储能场景，本体厚度更高，做结构堆叠时要特别注意和外壳、散热片、相邻接插件的高度间隙，这套模型里每个规格的本体高度都按照常规厚膜片式电容的标称尺寸做了还原，焊盘的阻焊层、钢网开口区域也做了区分建模，导入PCB结构文件时可以直接核对钢网开口是否匹配器件尺寸。

　　很多工程师做三维建模时习惯只建器件本体，忽略焊盘和丝印的占位，实际生产中焊盘是要占用PCB板面空间的，丝印框也会和相邻器件的丝印、结构件定位柱产生干涉，这套组件把每个封装对应的焊盘、丝印标识都和电容本体做了装配组合，不需要使用者再单独绘制封装焊盘，导入装配后直接就能看到完整的器件安装占用区域。做产品内部堆叠检查时，可以直接调用对应封装的模型放到PCB对应坐标位置，快速核对电容和周边屏蔽罩、连接器、结构筋位的安全间隙——比如电源入口的1812封装滤波电容，本体高度通常在2.5mm以上，如果屏蔽罩的内高只留了2mm，就会出现装配顶壳的问题，用这套模型做干涉检查时一眼就能发现问题，不用等实物打样才暴露缺陷。

　　从设计思路上来说，这套组件没有做多余的参数化变形，完全按照量产通用规格做1:1还原，每个封装的焊盘长度、焊盘外伸尺寸、焊盘间的阻焊桥宽度都符合常规SMT生产线的工艺要求，不会出现模型尺寸和实际来料偏差过大导致的装配问题。做SMT产线的工装设计时，也可以调用这套模型来核对回流焊载具的定位槽尺寸、印刷钢网的开口位置，避免载具开槽过大导致器件焊接时移位，或者开槽过小卡伤电容本体。对于刚接触表面贴装器件建模的新手来说，这套组件也可以作为封装尺寸的参考基准，对照模型就能快速掌握不同规格贴片电容的外形尺寸、焊盘设计规则，不用反复去查器件手册核对零散的尺寸参数。

　　实际项目应用中，不同行业的板卡对电容封装的选型偏好也有区别：医疗类低功耗板卡多选用0402、0201的小尺寸封装节省板面空间，工业控制类板卡更偏好0603、0805的封装提升焊接良率、方便后期维修更换，电源类产品则会大量用到1206、1210、1812的大尺寸电容做滤波储能，这套组件覆盖的规格完全能满足绝大多数板级结构设计的建模需求，不需要再单独逐个绘制每个封装的三维模型，能大幅缩短结构设计阶段的器件建模时间，把更多精力放到结构优化、间隙校核的核心工作上。建模时所有器件的坐标原点都设置在焊盘中心位置，导入装配时可以直接和PCB坐标对齐，不需要再额外调整模型原点，装配效率更高。
