SOT23-5五脚表贴半导体封装结构

　　做消费电子和通讯板卡结构布局时，SOT23-5这类小外形晶体管封装几乎是电源管理、信号调理回路里绕不开的元件，这套三维结构把黑色塑封本体、两侧分布的五个鸥翼形金属引脚以及引脚下方的焊盘对位关系完整还原，不管是做PCB板框干涉检查、贴片工装定位还是整机内部堆叠校核，都能直接拿来核对空间边界。

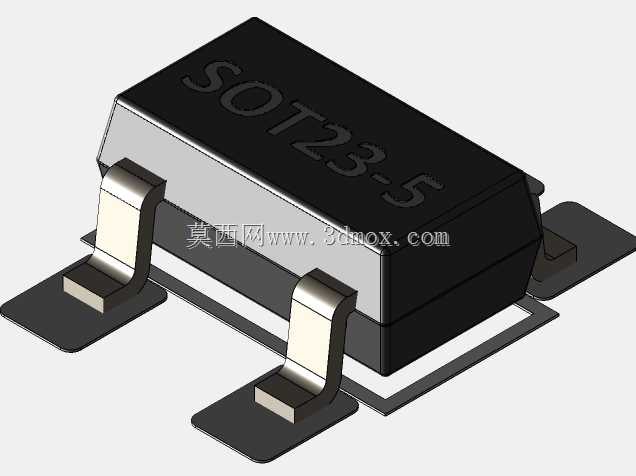

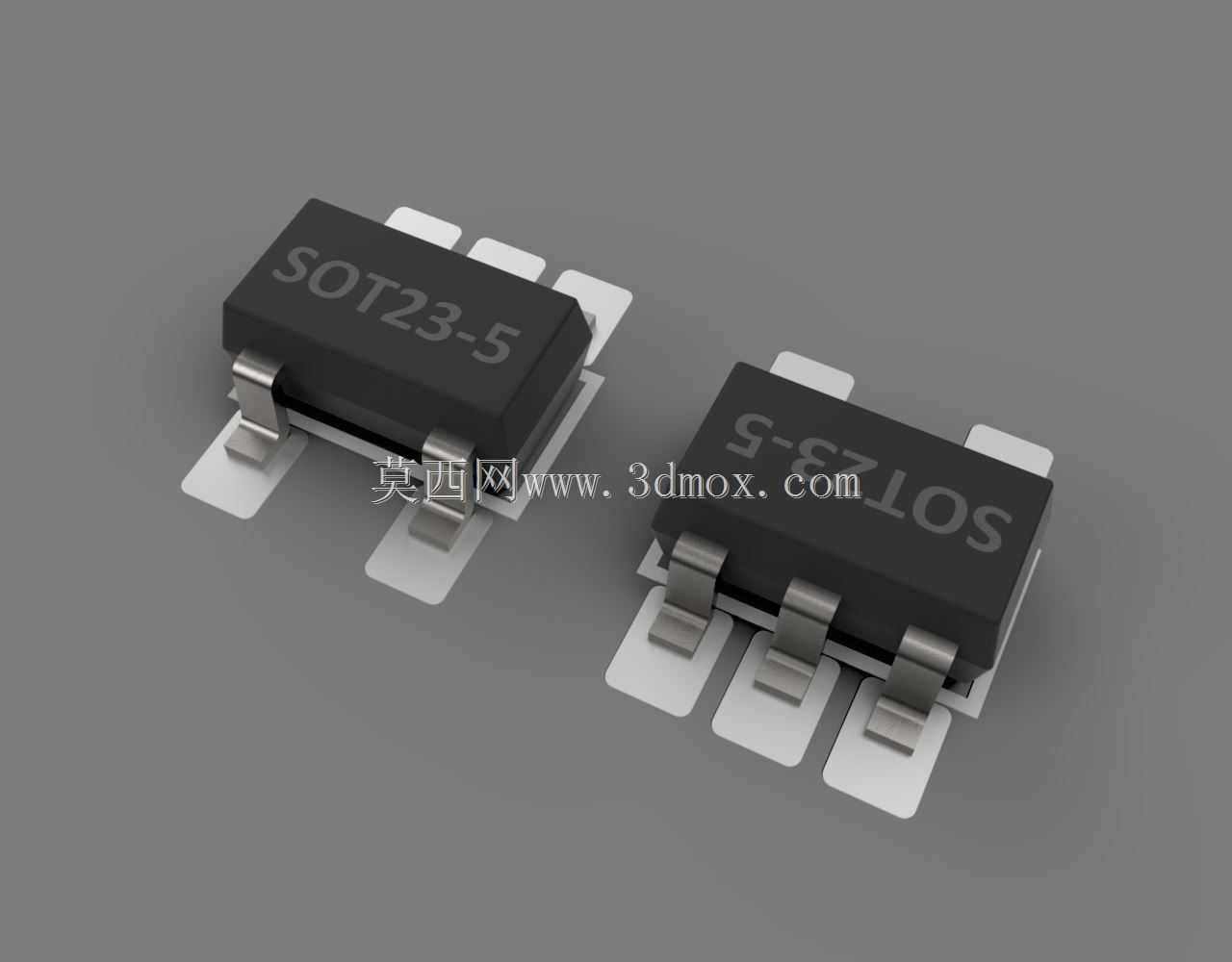

　　从实际产线使用场景来看，该封装属于表面贴装类分立器件，五个引脚并非对称排布：器件长边一侧引出三根引脚，另一侧引出两根，这种非对称脚位本身就具备防呆属性，回流焊上料时即便视觉识别出现轻微偏差，脚位数量差也能避免器件反向贴装。建模时引脚的弯折弧度没有做成生硬直角，而是按照真实冲压引线框架的成型特征处理：引脚从塑封体侧面伸出后先水平向外延伸，再向下弯折出贴装段，末端轻微向外张开，这个细节直接决定了焊盘图形的绘制尺寸——如果三维里把引脚贴装面的长度做短了，后续导出二维焊盘时就会出现钢网开口与引脚搭接量不足的问题，量产时容易引发虚焊。

　　塑封本体的边角做了微小的倒角处理，本体顶面丝印的型号标识区域保持平整，没有多余凸起，这和实际器件的模塑工艺完全对应：注塑完成后本体表面会经过轻微打磨，丝印字符采用激光蚀刻或者油墨印刷，不会占用额外高度空间。做整机堆叠时，该器件的本体高度通常在1毫米出头，属于板上低矮元件，即便上方布置屏蔽罩或者相邻排布电解电容、电感等较高元件，也不会出现高度方向干涉，但需要注意引脚向外伸出的宽度边界，布局时相邻元件的焊盘间距要满足贴片厂最小安全间隙要求，避免贴装吸嘴下行时碰到周边器件。

　　从功能特性角度，五脚的配置相比常规三脚SOT23器件多出两个引脚，常用来承载LDO稳压器、复位监控芯片、小功率MOS驱动、逻辑门电路等功能，器件工作时塑封本体直接贴合PCB表面，引脚同时承担电气连接和散热传导作用，建模时保留了引脚底部与PCB焊盘完全贴合的平面特征，没有出现悬空或者翘曲，这也符合回流焊后焊锡熔融浸润的理想贴装状态。

　　设计思路上，这套结构没有刻意简化引脚的金属厚度与弯折过渡段，五个引脚的宽度、相邻引脚中心间距都按照行业通用封装规格设定，本体上的极性标识特征也隐含在脚位排布逻辑里，画图时不需要额外猜测装配方向。安装边界方面，器件所有外轮廓的最大占用范围包含引脚末端的外张尺寸，做板框限位或者连接器周边布局时，不能只测量黑色塑封本体的长宽，必须把两侧引脚伸出的余量算进去，否则装配后引脚可能和结构件壳体发生触碰。另外在做三防漆涂覆或者波峰焊治具设计时，该三维模型可以直接导入装配环境，模拟治具挡片遮挡引脚的区域，确认涂覆边界不会覆盖焊盘接触区。对于刚接触表贴器件建模的工程师，这套结构也能直观展示小外形封装的引线成型逻辑，理解塑封体、引线框架、焊盘三者的配合关系，避免自建封装库时出现脚位间距错误、贴装高度不符这类底层问题。
