PowerPAK1212-8贴片功率场效应管

　　在做电源板与驱动板结构堆叠时，功率MOSFET往往是布局里最需要反复斟酌的一类器件。它既要承担开关导通时的大电流，又要在高频斩波工况下把结热尽快导出去，封装形式直接决定了PCB铜皮的铺法、散热片的取舍乃至整机的高度边界。PowerPAK 1212-8这种封装正是冲着这一矛盾来的——把传统SO-8那种靠引脚细腿传热的路径砍掉，改用底部大面积裸露金属散热片直接贴在PCB焊盘上，热阻一下子降了下来。

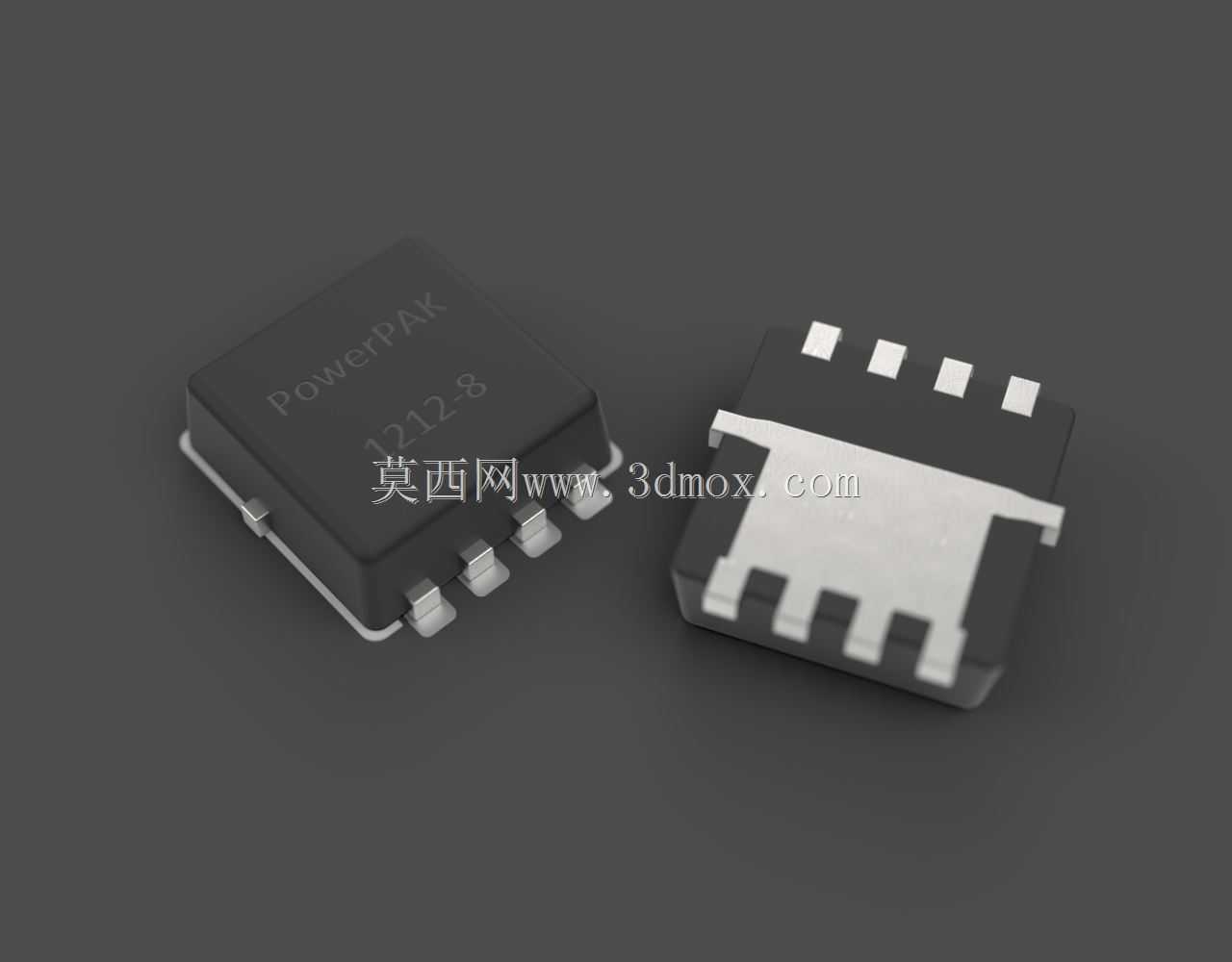

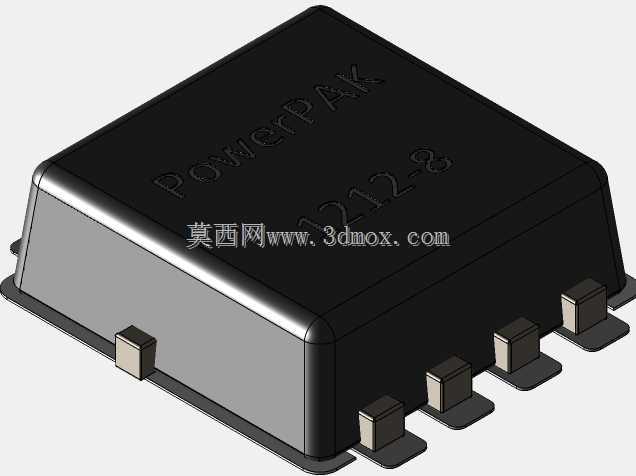

　　从外形上看，这颗器件本体是黑色塑封体，顶面印有PowerPAK与1212-8字样，长宽约在3mm量级，属于1212 footprint的小型贴片封装。它的引脚排布很有特点：一侧是四只信号级小引脚，用于栅极驱动与源极取样；另一侧连同底部大金属片构成主电流回路，漏极与源极的载流能力被显著加强。建模时需要把这几类特征分开处理——塑封体用带圆角的长方体表达，引脚用带折弯的薄金属片还原SMT贴装后的共面姿态，底部散热焊盘则单独建出一个略低于引脚底面的金属平面，这个高度差在做焊膏钢网开孔和干涉检查时尤其关键。

　　实际选型中，这类封装常见于DC-DC同步整流、电机驱动H桥、负载开关以及电池保护板。以一块多相Buck供电为例，每相上下管都要在ns级开关边沿里通过数安培到十几安培的脉冲电流，器件自身的导通损耗和开关损耗最终都变成热量。PowerPAK把散热片放在底部，意味着PCB本身就是散热体：layout时通常在漏极焊盘下方打多排过孔，把热引到内层或背面铜皮，再借助铜箔与空气对流散热。结构工程师在堆叠时必须给这颗芯片正下方预留完整的铜皮区域，不能在背面同位置摆放高器件，也不宜让过孔被壳体筋位压住。

　　安装边界方面，贴片器件的高度一般在1mm出头，对整机z向限制很友好，但它对周边的keep-out区域要求并不低。引脚外侧要留出钢网与返修热风枪的操作空间，底部大焊盘周围建议预留0.2mm以上的阻焊隔离带，防止相邻功率走线在回流焊时连锡。做三维装配时，我习惯把器件本体、引脚、散热片分别赋予不同材质颜色，塑封体给哑光黑，引脚给镀锡银白，底部金属片给略暗的金属质感，这样在剖面视图里能一眼看出热路径走向，也方便和结构件核对爬电距离。

　　设计思路上，这种封装本质上是在小型化与散热之间做工程折中。相比DPAK、D2PAK这类带长引脚的功率封装，PowerPAK 1212-8占用板面更小、寄生电感更低，开关节点振铃也更容易压住；相比QFN类纯底部接触封装，它又保留了侧面可见的鸥翼引脚，AOI检测和返修都更直观。建模时需要特别注意引脚的共面性——四只小引脚与底部大焊盘并不在同一参考平面，贴装后大焊盘先接触锡膏，小引脚靠塑封体下压到位，如果三维模型里把两者做平，导出的STEP在做焊盘干涉分析时就会给出错误间隙。

　　在通讯模块、便携设备以及车载控制板这类空间紧张的场合，这类MOSFET往往贴着屏蔽罩或外壳内壁布置。结构设计时要确认器件顶面到屏蔽罩的安全间隙，既要避免振动摩擦导致塑封体磨损，又要尽量让屏蔽罩不遮挡必要的散热通道。若整机采用灌胶或点胶加固，胶体覆盖功率器件时还要评估其对热传导的影响——导热胶能帮助把热引到壳体，普通固定胶则可能形成保温层，反而抬高结温。

　　把这颗器件的三维数模做准确，价值不只在外观展示。更重要的是在结构评审阶段就能把封装高度、焊盘占用、散热过孔区、禁布区以及与周边电感电容的相对位置一次性核对清楚，减少打样后因器件干涉或散热不足导致的返工。数模中塑封体圆角、引脚折弯弧度、底部金属片外露范围这些细节，都直接影响后续SMT仿真与装配校核的可信度。
