卧式多管烟管三吨每小时内膛锅炉结构

　　这套卧式多管烟管内膛锅炉结构，主要面向中小型工业厂区的稳定供热场景，在食品加工、纺织印染、小型化工配料、集中采暖以及需要持续低压饱和蒸汽的生产线上都有广泛适配性。设备核心用途是通过燃料燃烧释放的热量加热炉水，产出参数稳定的蒸汽或者高温热水，为生产工序提供热源，相比立式炉型，卧式布局的水容量更大，负荷波动时的蒸汽压力稳定性更优，运维人员操作和检修的通行空间也更充裕。

　　从功能特性来看，该炉型采用多烟管横向布置的内膛结构，高温烟气在炉膛内完成初步辐射换热后，会分流进入多根平行排布的烟管内部，沿烟管轴向流动过程中持续将热量传递给管外的炉水，最后汇集到尾部烟道排出。多烟管的设计大幅拓展了烟气与炉水的接触换热面积，在相同炉膛容积下换热效率比单烟道结构提升明显，同时烟管内的烟气流速经过合理匹配，既可以避免流速过低导致积灰挂壁，也能防止流速过快带来的过量烟气阻力和磨损问题。炉体的水套空间围绕烟管束和炉膛全周布置，受热面的受热均匀性更好，局部汽化产生的气泡可以顺利上升到顶部汽空间，减少水循环死角带来的局部过热风险。

　　设计思路上，整套结构优先兼顾了运行可靠性和检修便利性。卧式筒体采用圆筒形承压结构，受力状态均匀，能稳定承受工作状态下的内压载荷，筒身两端的管板用来固定全部烟管，烟管和管板的连接位置做了适配热膨胀的结构考量，锅炉启停过程中烟管和筒体的热胀冷缩差可以通过结构余量释放，避免连接位置长期受交变应力出现渗漏。炉膛布置在筒体内腔的一侧，燃烧空间的容积按照3t/h蒸发量的热负荷匹配，保证燃料在炉膛内有足够的燃烧行程，不完全燃烧损失控制在较低水平。筒体下部设置的排污结构可以定期聚集排出炉水中沉淀的水垢杂质，顶部的汽空间预留了足够的汽水分离高度，减少蒸汽带水影响下游用汽设备。

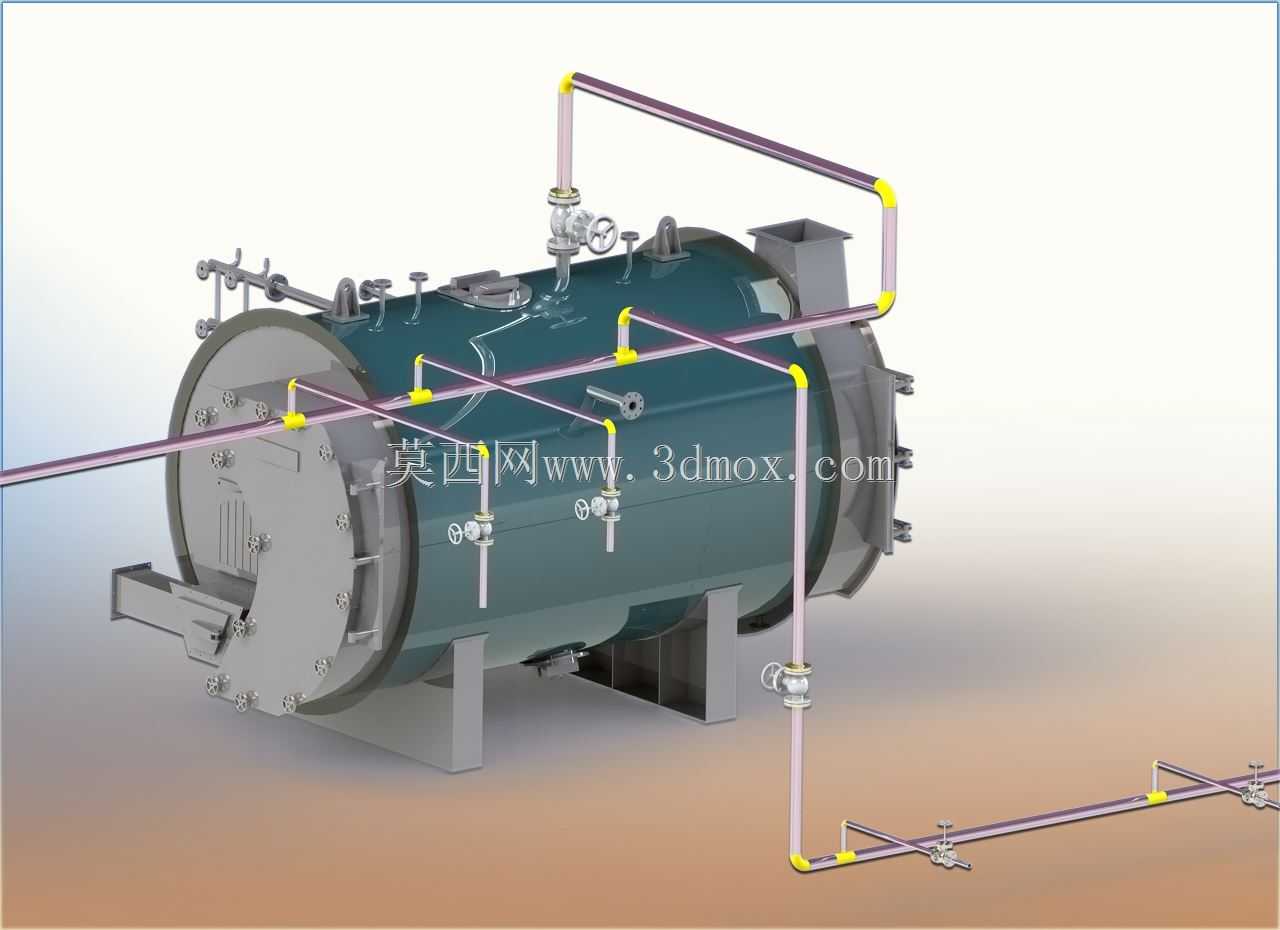

　　外形尺寸与安装边界方面，整套卧式炉体沿轴向的长度远大于径向直径，整体重心偏低，安装时不需要做高层承重框架，只需要在现场浇筑水平的混凝土基础，在筒体对应支座的位置预埋承重钢板即可。安装时需要在炉体前端预留出燃烧器安装和检修抽拉的操作空间，尾部要留出烟道连接和除尘设备对接的位置，筒体两侧至少留出单人通行的运维通道，方便日常巡检水位、压力仪表以及操作阀门。烟管区域对应的筒体上方可以根据需求开设检查口，长期运行后可以打开检查口清理烟管内壁堆积的烟灰，维持换热面的传热效率。设备的外接管道接口分别布置在筒体的合理位置：给水接口接入下部水套，蒸汽输出接口从顶部汽空间引出，排污口设在筒体最低处，所有接口的方位都预留了管道安装的操作余量，避免和现场周边管线、支架出现干涉。

　　在结构建模过程中，所有承压壳体、烟管、管板、支座、接口法兰都按照实际装配关系搭建，烟管束的排布间距既保证了换热面积充足，也给管板的钻孔加工、烟管的焊接装配留出了操作空间，水循环的流道没有出现狭窄的封闭区域，炉水在水套内可以自然循环，受热后的水向上流动、降温后的水向下回流，不需要额外加装强制循环泵就能维持稳定的水循环，整套结构的冗余设计可以适配长期连续运行的工业供热需求。
