这套三维结构呈现的是一套集成在公共底座上的双罐体药剂配制与投加撬装,常见于循环水站、污水处理段、化工配料工段以及涂装前处理产线。现场使用时,药剂先在较大的配制罐内完成稀释、熟化或混匀,再转入较小的投加罐,经计量泵、管路阀组和背压附件按工艺流量送入主管路。把罐体、泵、阀、仪表、管线和支架集中在一个底座上,最大的好处是减少现场配管工作量:设备到现场后只需对接进药口、出药口、补水口、排污口和电源,即可进入调试阶段,避免散件到场后反复核对标高和接口位置。

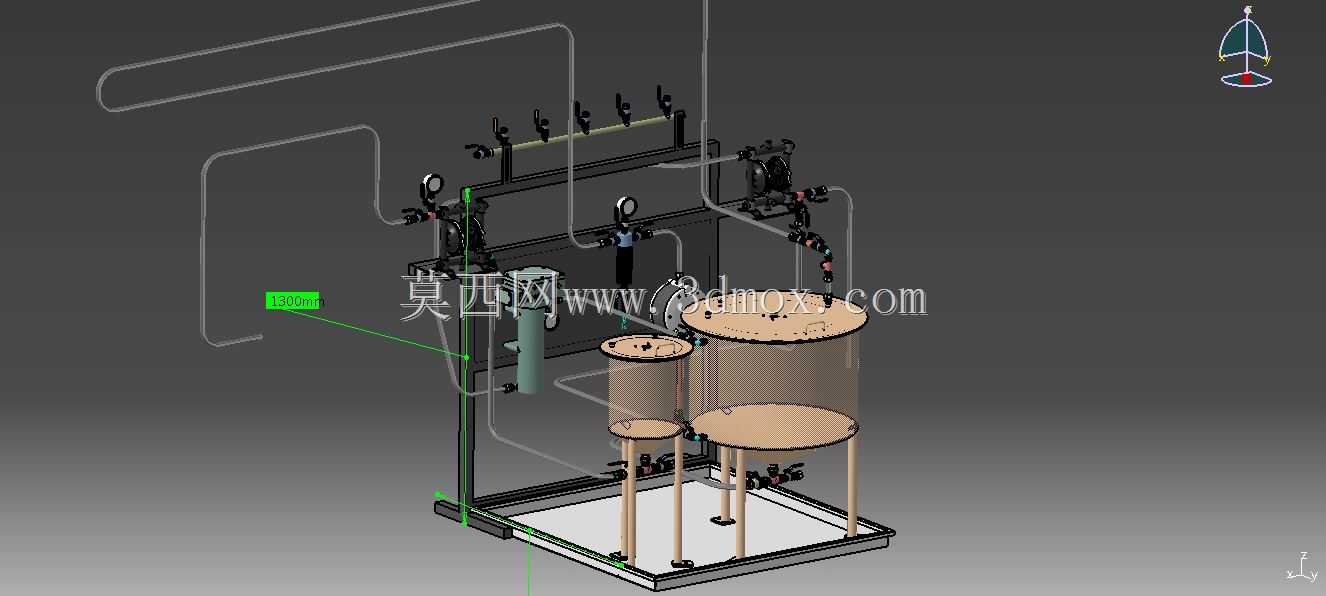

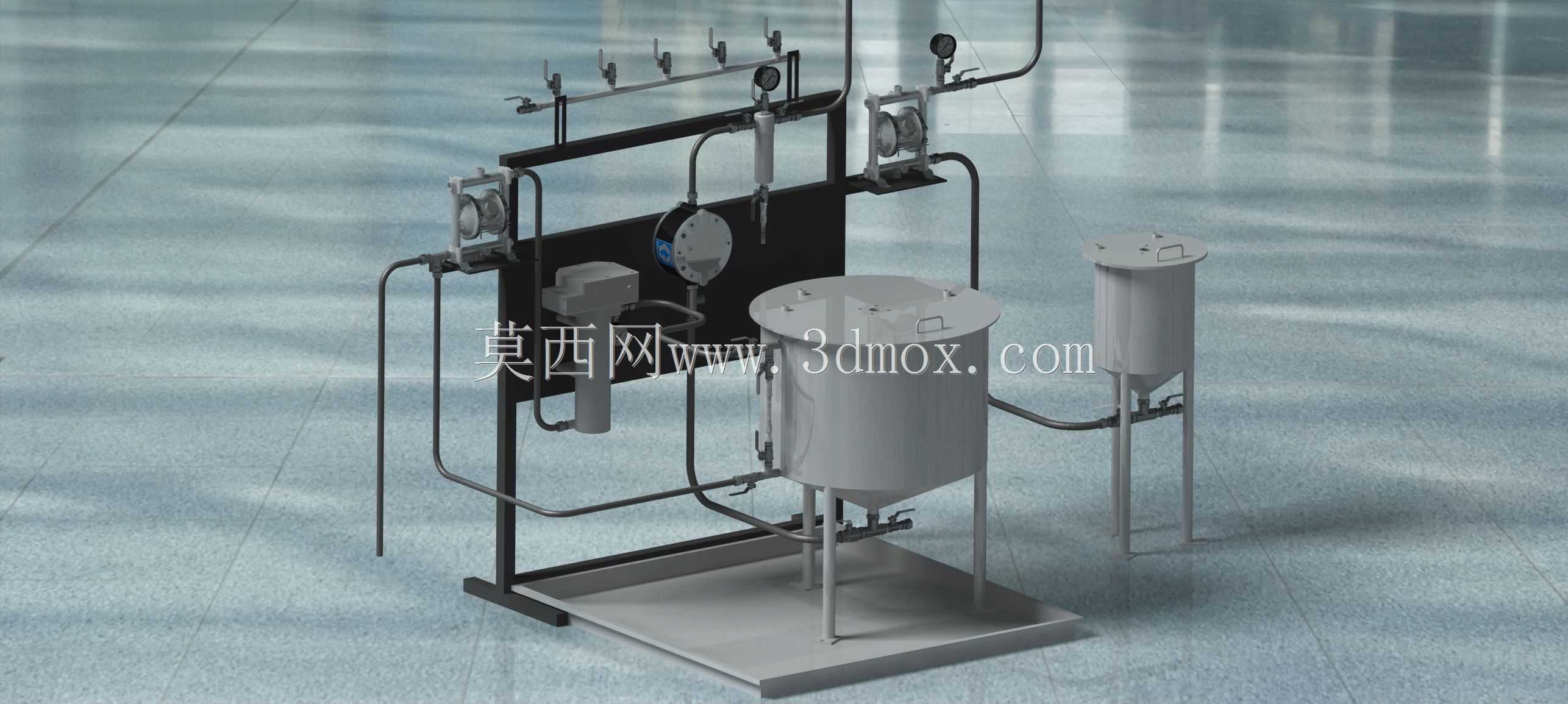

从结构布置看,两台立式圆筒罐位于撬体右侧,罐底由支腿抬离底座板面,下方留出阀门操作和积液排放空间。大罐承担配液与储液功能,小罐更接近计量投加或中间缓冲功能;罐顶设置人孔或加料口,便于投加粉剂、检查内部搅拌情况以及后期清理。罐体侧壁可见液位检测相关接口,罐底集中布置排污阀和出液阀,阀门高度控制在人员站立可操作范围内,避免弯腰探身操作。罐体支腿与底座横梁之间采用螺栓或焊接固定,支腿位置避开底板上的管线走向,保证承重路径直接传到撬座纵梁。
撬体左侧和后部构成管阀操作区。立式框架立柱上安装压力表、流量计、调节阀、止回阀、过滤器及多路支管,管线沿框架走向分层布置,横向管汇位于上部,竖向支管向下连接泵组或罐体。这样的排布不是单纯追求外观整齐,而是为了让排气、排液、取样、检修都有明确路径:高点设置排气位置,低点设置排污位置,泵入口尽量短而直,出口设置稳压、止回和安全保护元件。管路中多处使用弯头和透明或半透明表达的管线,能够在三维阶段检查干涉关系,尤其是阀门手轮、仪表表盘、法兰螺栓空间和检修扳手空间是否冲突。
泵组布置在罐体与框架之间的紧凑区域,入口靠近罐底出液口,缩短吸入管路,降低气阻风险;出口沿支架向上接入管汇,便于配置压力表、阻尼器和安全阀。对于腐蚀性药剂,泵、阀、管路和密封件通常需要按介质特性选择非金属耐蚀材料或衬里结构;对于易沉淀药剂,则需要在罐内增加搅拌或循环管路,利用回流实现均质。模型中罐体、支腿、框架和管线的相对关系完整,适合在详细设计阶段继续核对材质、口径、压力等级和操作维护空间。
底座采用型钢焊接框架加面板的形式,外围轮廓决定了运输和安装边界。撬装四角应预留吊装点或叉车通道,底座刚度需满足满液工况下的载荷,不能只按空罐重量估算。罐体满液后重心偏高,底座宽度和支腿跨距直接影响抗倾覆能力;框架上部的管汇虽然重量不大,但对振动和管路热胀较敏感,固定卡架应在适当位置设置,避免把泵口应力强行传递给薄壁管路。现场安装时,底座需落在水平基础或预埋件上,罐体周围保留加料、检修和更换阀门的空间,后侧管路与墙面之间应留出法兰拆卸距离。
在控制逻辑层面,这类装置通常根据液位、流量或水质信号调整投加量,三维模型虽然主要表达机械结构,但仪表安装位置已经为电气检测提供了边界。压力表表盘朝向操作通道,流量检测点保留直管段,阀门手轮避免正对接口泄漏方向,这些细节都体现了从运维角度反向校核结构设计的思路。整体上,该撬装把储液、配液、计量、输送、排污、检测和支撑集成在同一安装平面内,既便于工厂预制和试压,也便于现场整体就位,是水处理和化工辅助系统中典型的模块化设备形态。
