喷漆工位油漆冲洗回收罐体结构

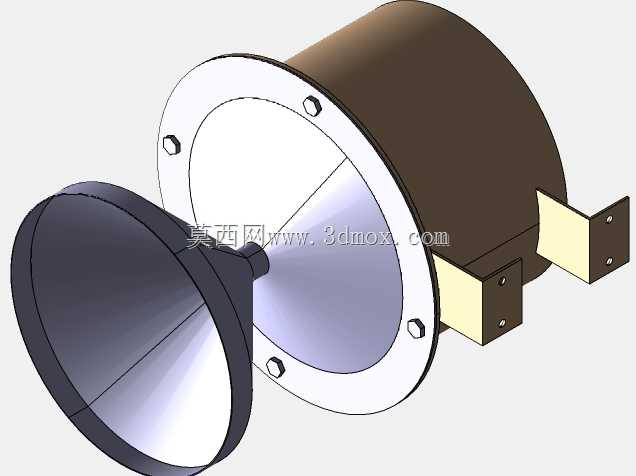

　　该结构面向喷涂车间喷枪清洗、油漆残液收集和工位6S整理场景，常见于手动喷漆房、机器人喷涂线旁的换色清洗点以及小型涂装试验工位。设备主体采用立式圆筒罐体作为暂存腔，顶部设置大开口漏斗，漏斗下缘通过圆形法兰与筒体连接，法兰周向布置紧固件，便于拆开后清理内壁干结漆皮、检查内部沉淀状态。漏斗的锥面角度按液体快速汇流思路设计，冲洗后的稀释剂、残留油漆和杂质可沿锥面滑入筒内，避免在台面上扩散；上口外翻形成承接边界，能容纳喷枪头部、涂料杯或小型工具短暂放置冲洗。

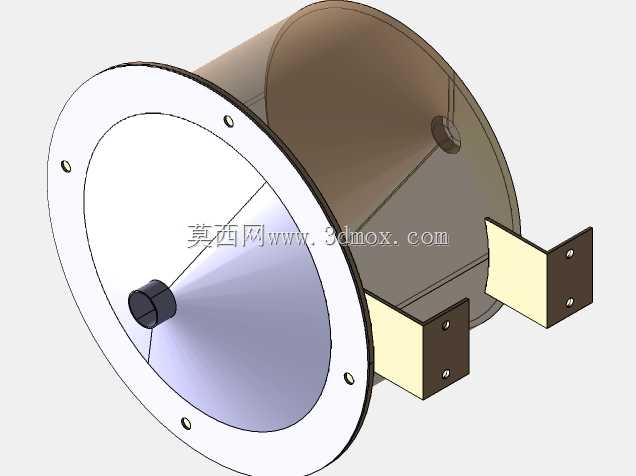

　　筒体侧面预留两组带孔安装耳板，位置集中在筒体中下部，可通过螺栓固定在工位支架、墙面挂架或移动小车上。耳板孔位与筒体轴线保持明确间距，建模时需要把紧固件操作空间一并留出，避免安装后扳手无法进入。罐体下部为封闭圆弧底，适合沉淀漆渣；若现场需要排液，可在筒体下部另行接管或增设阀门，模型中圆筒段保留了较完整的壁厚和连接区域，后续改型时不必重新建立主体曲面。

　　从使用流程看，作业人员在换色或停枪前，将喷枪出漆口对准漏斗区域，用稀释剂冲洗枪嘴和涂料通道，混合液直接进入罐体。漏斗上方的开阔锥面能够遮挡飞溅，圆筒主体则降低挥发性液体敞口面积，相较普通开口桶更利于车间整洁。设备不承担泵送和过滤功能，定位是工位级收集与冲洗容器，因此结构重点不在复杂传动，而在易清洁、易固定、防倾倒和边界清晰。

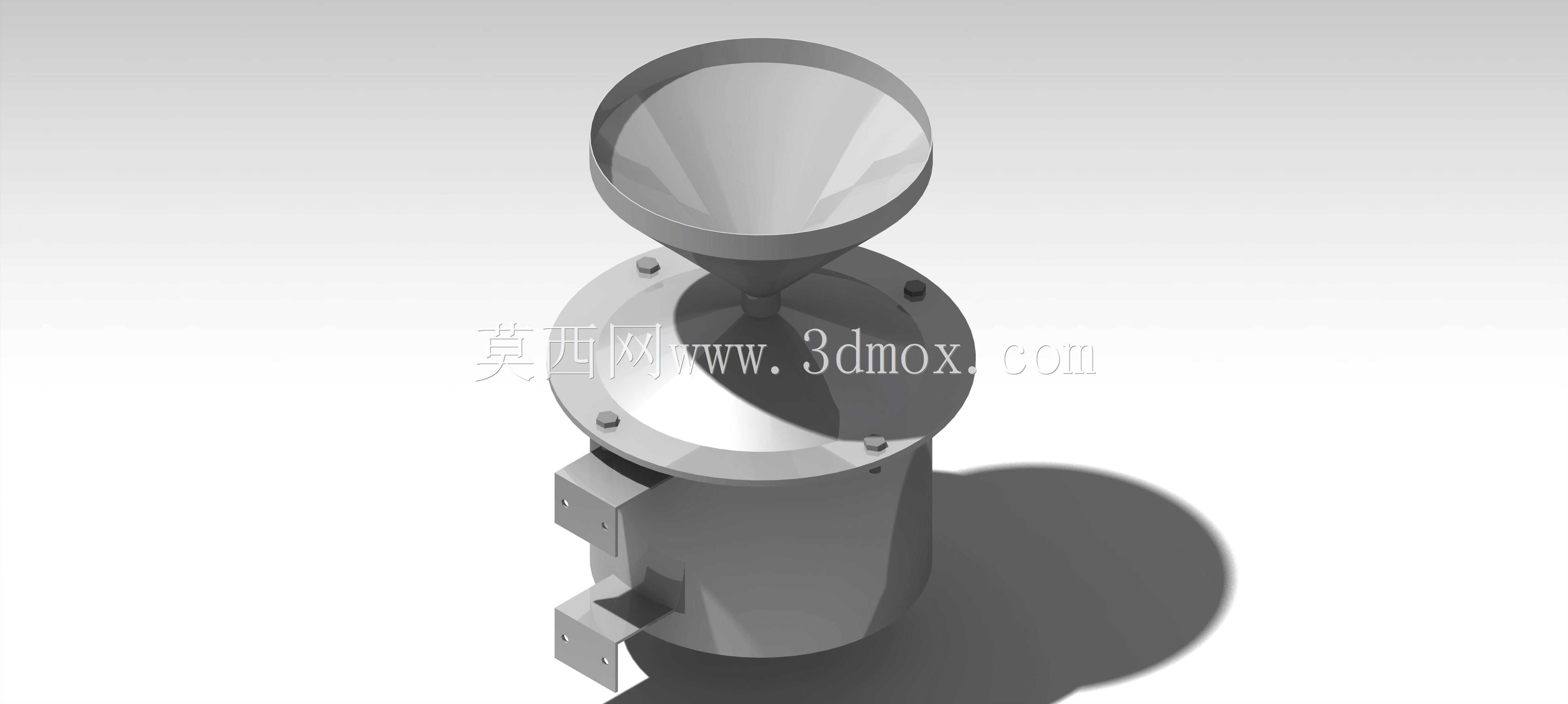

　　外形布置上，设备最高点为漏斗上口，最大外径集中在顶部法兰和漏斗扩口处，筒体直径相对收窄，形成上宽下直的稳定轮廓。安装边界应重点核对三个尺寸：漏斗上口到筒体底部的高度，决定操作人员是否需要抬高喷枪；法兰外径与周围喷台、气管接头的水平间隙，决定开盖维护时是否受干涉；侧耳板孔距及孔边到筒壁距离，决定支架螺栓能否穿装。若落地使用，底部应配置托盘或集液盘，筒体中心线尽量落在支撑面中心；若壁挂使用，支架承载不能只按空罐重量估算，应考虑清洗液充满后的总质量以及操作时手部按压漏斗产生的偏载。

　　结构建模时，漏斗、法兰、筒体和耳板应分特征建立，锥面与法兰交接处保留过渡圆角，减少应力集中和漆液滞留。法兰紧固件按均布位置处理，拆装路径沿筒体轴向，不应被漏斗外扩边缘遮挡。侧耳板采用折弯板件思路，板面开孔并与筒壁贴合焊接，板厚方向、孔边距和焊缝位置都需要在工程图中明确。对于需要防爆或防静电的涂装现场，材质可由普通碳钢喷涂改为不锈钢并做跨接接地，但外形接口和安装逻辑不必大幅调整。

　　该模型适合在涂装工位布局设计中作为辅机占位，也可用于指导清洗槽外壳、废液收集桶和喷漆工位器具的细化设计。
