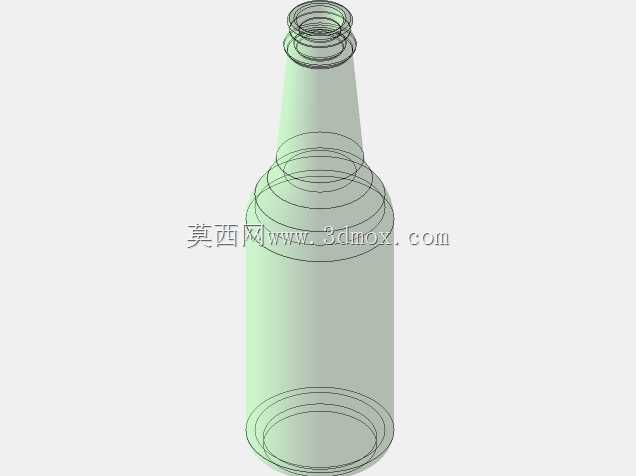

绿色透明啤酒玻璃瓶结构造型

　　该瓶体三维造型围绕常见绿色玻璃啤酒瓶展开，整体采用回转体为主的薄壁容器结构，建模时将瓶口、瓶颈、瓶肩、瓶身与瓶底作为连续过渡的曲面区域处理，重点还原玻璃容器在成型、灌装、封盖和堆叠运输中的典型几何特征。瓶口部分保留了 crown 瓶盖配合所需的环形凸缘与封口卡槽，外径、壁厚和端部圆角按照常规小口压盖瓶的配合关系设置，能够用于演示压盖机封头下行、瓶盖褶皱锁紧以及瓶口密封面贴合的过程。瓶颈从封口段向下逐渐扩径，细长段不仅形成握持和倾倒时的流道，也在视觉上区分瓶型；瓶肩采用平滑外凸曲面，将瓶颈载荷传递至圆柱瓶身，避免转角处因玻璃壁厚变化而产生应力集中。瓶身主体为近似等直径圆柱段，表面预留标签包覆区域，圆柱轮廓有利于贴标辊轮贴合，也便于装箱时瓶与瓶之间形成稳定接触。底部采用内凹拱形结构，外圈设置环形支撑面，既减少瓶底与输送平面的直接摩擦面积，又利用内凹曲面提高瓶底抗内压和抗冲击能力；底角过渡圆角在模型中连续闭合，能够体现玻璃瓶模具合模、吹制成型时对圆角半径和壁厚均匀性的要求。

　　从应用场景看，这类瓶体可用于饮品灌装线的工位布局校核、压盖机头运动干涉检查、洗瓶夹块适配、贴标机标签包覆仿真、装箱导轨间距验证以及运输包装堆叠分析。在输送线上，瓶身圆柱面与侧向导板接触，瓶颈直径和瓶肩斜率会影响分瓶螺杆的进瓶节奏；在灌装机中，瓶口中心定位、灌装阀插入高度和回气通道位置都需要与瓶口段几何对应；在压盖工位，封口凸缘的直径、厚度和下方退让槽决定瓶盖裙边变形后的扣合量。若将模型用于工装设计，可进一步提取瓶口外轮廓作为夹瓶块、星轮拨盘和护板的配合依据，避免高速输送时出现倒瓶、挤瓶或卡瓶。

　　结构设计思路上，玻璃容器不同于金属冲压件或机加工件，其壁厚并非简单等厚外壳。瓶口因封盖需要局部加厚，瓶身主体保持较薄而均匀的玻璃层，瓶底则通过加厚和内凹形成承载区。三维建模时宜采用旋转草图生成主体曲面，再对瓶口卡槽、瓶底防滑纹和合模线区域进行局部特征处理；曲面之间需保证曲率连续，尤其瓶肩与瓶身、瓶身与底角的过渡位置，不应出现硬折边，否则在渲染或有限元分析中会误判为应力突变。绿色透明材质效果可用于展示玻璃壁厚、光线折射和内容物液位关系，但在结构校核时仍应回到实体几何，关注最小壁厚、瓶口密封面宽度、底环接触宽度以及重心高度。空瓶直立时重心位于瓶身中下部，灌装后液位上升会改变整体质量分布，倾倒过程中瓶颈流道截面和瓶肩转角还会影响液体出流的稳定性。

　　安装边界方面，该模型不需要机械紧固件，但在自动化产线中存在明确的设备边界：瓶口外径对应压盖模和封盖轮槽型，瓶身最大直径对应星轮节圆与护板间距，瓶高对应灌装阀、压盖头和喷码机位的高度范围，底环直径对应链板支撑和定位孔尺寸。若将其放入包装工位，还需校核瓶体在纸箱格位中的侧向间隙、托盘堆码时的竖向载荷传递，以及冷热环境下瓶底环形接触面的稳定性。整体造型没有复杂装配关系，却能完整呈现小型玻璃容器从成型、灌装、封口、贴标到储运的工程约束，适合作为包装机械调试、容器结构教学和产线干涉检查的基础三维样件。
