带花键轴段的螺旋锥齿轮传动件

　　该零件属于轴齿一体化的螺旋锥齿轮传动构件，将小模数锥齿轮与渐开线花键轴段整合为单一刚性回转体，在差速传动、角向换向动力传递场景中承担核心扭矩转换作用，常见于小型工程机械行走驱动、精密机床进给换向机构、轻工设备转角传动单元以及小型动力头的输入端。

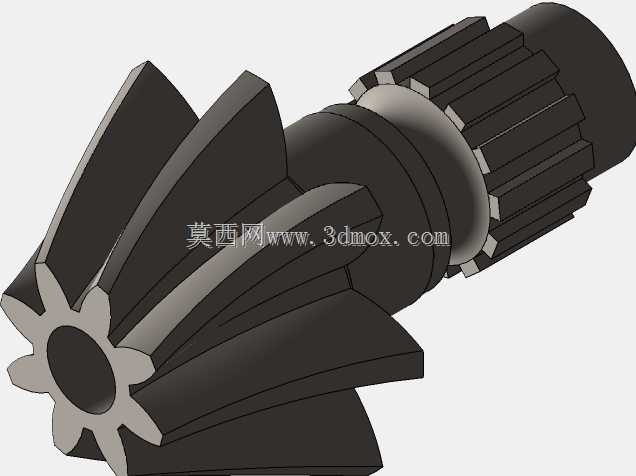

　　从实际装配边界来看，零件沿轴向分为三段功能区域：左端为外渐开线花键轴段，用于和配套内花键联轴套或者动力输出盘配合，通过齿侧啮合传递输入扭矩，相比平键连接具备对中性好、承载接触面积大、高速回转下动平衡表现更稳定的优势，花键轴段末端预留轴颈台阶，可装入深沟球轴承内圈，为轴系提供径向支撑；中间为阶梯轴过渡段，设置有环形定位轴肩，装配时轴肩端面可贴合轴承内圈端面或者隔套端面，完成齿轮的轴向定位，限制锥齿轮在啮合过程中产生的轴向窜动，保证啮合侧隙稳定；右端为螺旋锥齿轮工作段，轮齿采用螺旋线齿向布置，相比直齿锥齿轮，啮合过程中轮齿是逐步进入接触、逐步退出啮合，重合度更高，传动冲击更小，运转噪音更低，承载能力可提升三成以上，适合中高转速、持续换向的传动工况。

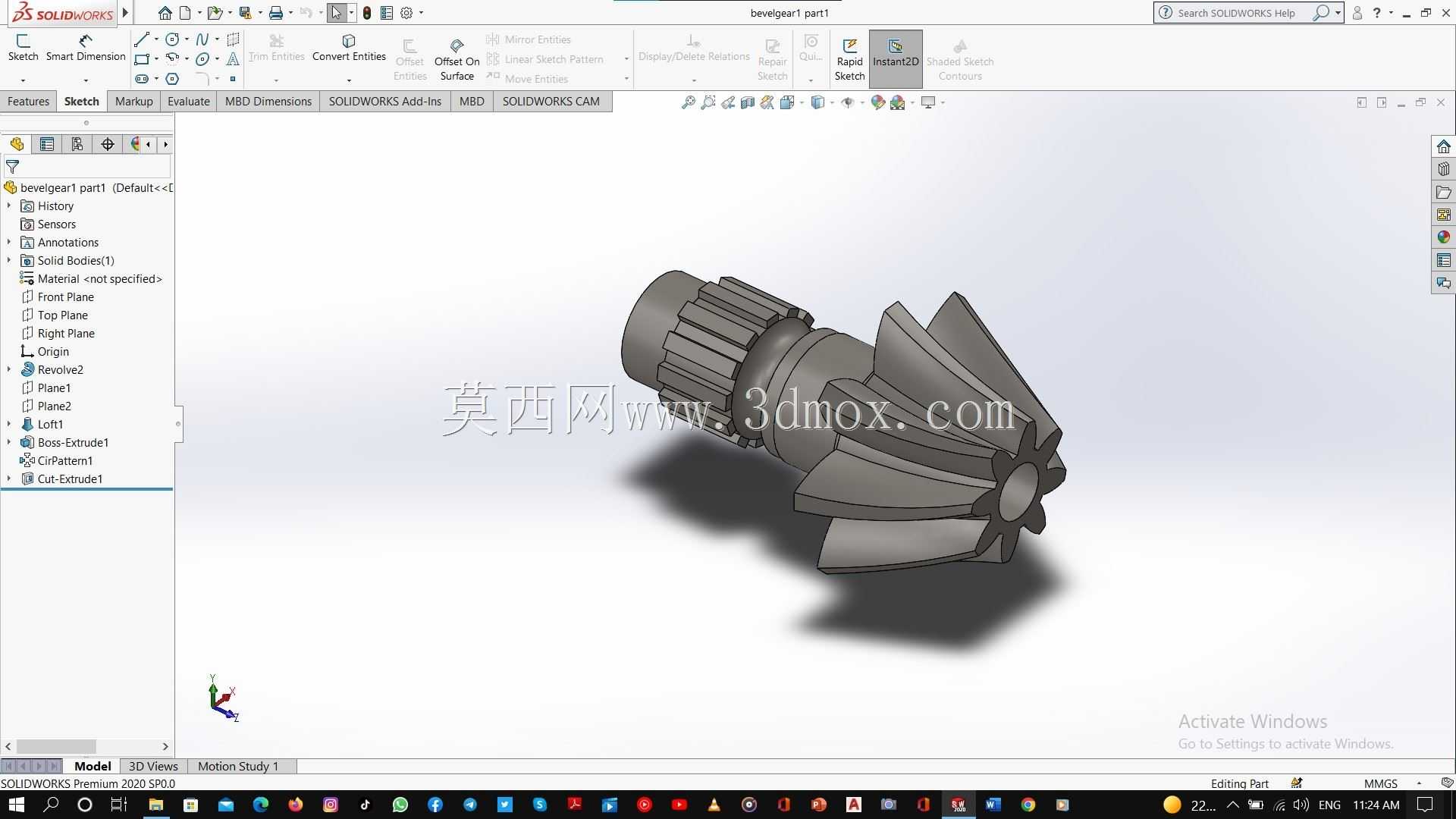

　　设计过程中首先确定锥齿轮的分锥角参数，配对使用的大锥齿轮轴线与该小齿轮轴线呈90度垂直交错，两轮分锥顶点重合，保证齿面接触区落在齿面中部，避免出现边缘接触导致局部应力集中。轮齿齿厚沿齿宽方向从大端向小端逐步递减，建模时先绘制大端背锥上的渐开线齿廓，再通过螺旋导角引导齿线沿锥面螺旋延伸，放样生成单个轮齿实体后阵列得到全部轮齿，齿根位置做圆角过渡处理，降低热处理后的应力集中风险，避免轮齿在交变载荷下出现齿根断裂。花键轴段的齿形参数与配合件采用基孔制配合，齿侧预留微量间隙补偿装配同轴度误差，轴段表面设计较高的光洁度要求，减少花键配合面的磨损。

　　安装布局上，该齿轮轴通常采用两端支撑形式，花键侧轴颈装入输入端轴承座，锥齿轮背侧的轴颈可搭配止推轴承承受螺旋齿啮合产生的轴向分力，装配时通过调整垫片厚度改变轴系轴向位置，让锥齿轮副的接触斑点沿齿长、齿高方向落在设计要求区域，运转时不会出现偏载、异响。零件整体为回转对称结构，动平衡特性良好，适合数千转每分级别的工作转速，齿面可通过渗碳淬火处理提升表面硬度，芯部保留韧性兼顾抗弯与抗冲击能力，在频繁正反转的传动场景下使用寿命远高于分体装配的齿轮加平键轴结构，省去了齿轮与轴之间的连接紧固件，整体结构更紧凑，径向占用空间更小，适合安装空间局促的转角传动箱体内部。
