直列四缸往复式内燃动力总成结构

　　这套直列四缸动力总成的三维结构，围绕乘用车、轻型商用车以及小型工程机械常用的往复式内燃机布置展开，核心呈现气缸体、活塞、连杆、曲轴、飞轮端与动力输出端之间的装配关系。实际工程中，这类直列四缸结构多用于前置前驱或前置后驱车辆的动力舱，也可作为小型发电机组、农用机械、泵站机组以及教学实验台的动力核心；在整车总布置阶段，工程师需要先确认缸体长度、缸心距、曲轴轴线高度、缸盖上方气门机构预留空间以及油底壳下沉量，再校核机舱纵梁、悬置支架、变速箱连接端面和进排气系统的干涉边界。

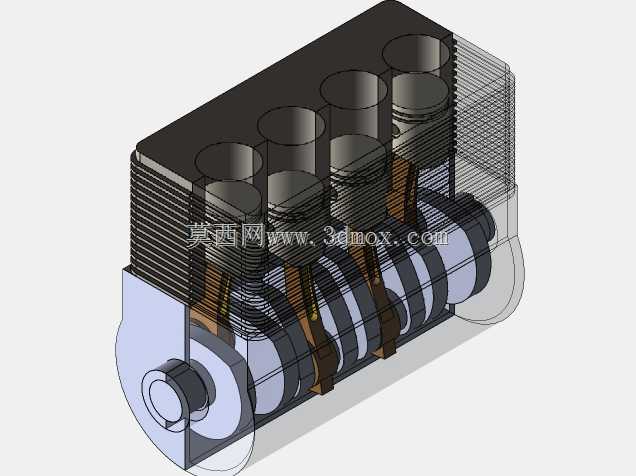

　　从功能实现上看，四个气缸沿曲轴轴向依次排列，活塞在缸套内做往复直线运动，通过连杆把燃烧压力传递到曲轴连杆轴颈，再由曲轴将直线运动转换为旋转扭矩。模型中可以清楚看到各缸曲柄销的相位错开关系，这种相位布置用于保证四缸机的做功间隔均匀，降低一阶、二阶往复惯性力带来的振动。曲轴两端分别保留动力输出与辅助驱动边界：一端连接飞轮或液力变矩器，向传动系统输出扭矩；另一端通常驱动正时机构、水泵、机油泵或附件轮系。设计时不能只看单个零件能否装配，还要把活塞在上止点、下止点以及中间行程位置的运动包络全部检查一遍，避免活塞碰气门、连杆碰缸体裙部、平衡重与机体内部筋条发生干涉。

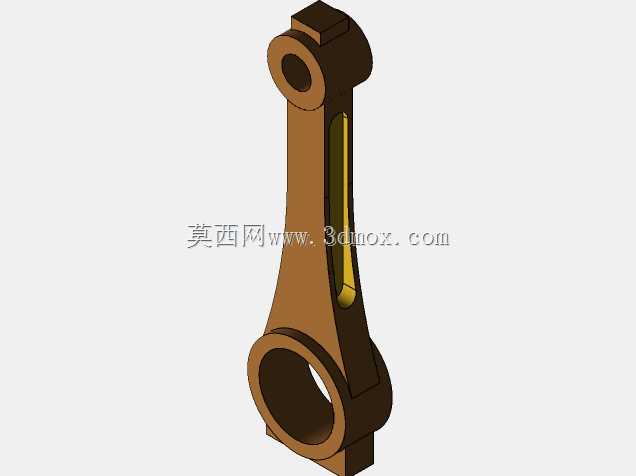

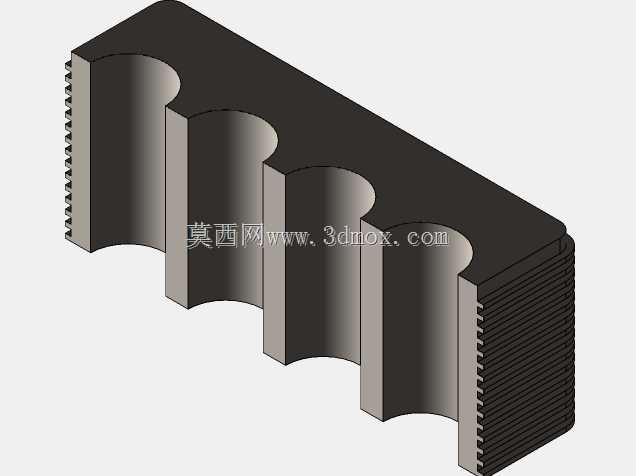

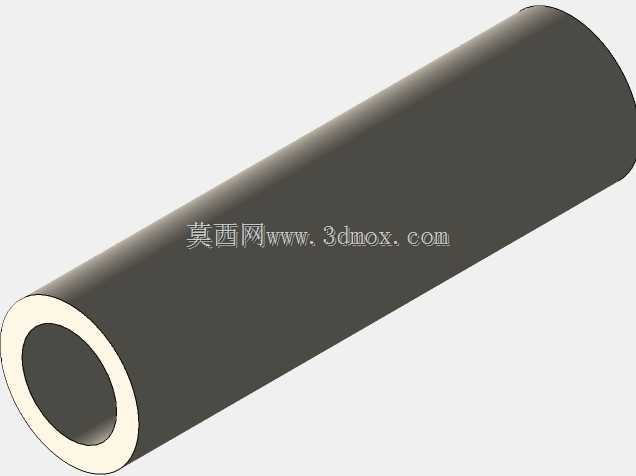

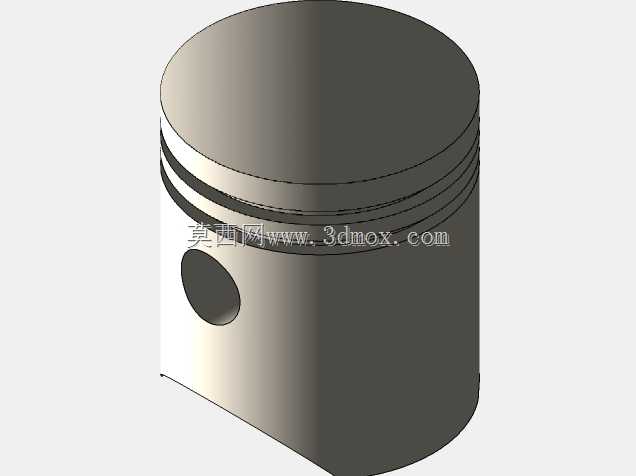

　　结构建模思路上，气缸体作为承载基础，需要兼顾缸套支承、曲轴轴承座、冷却水腔、润滑油道和外壁散热筋的布置。图中机体外侧的散热片状结构，适合用于风冷或简化热管理场景的方案表达；若转入水冷机型开发，则需在机体和缸盖内部重建水套，并关注冷却液绕缸套上部、燃烧室周围以及排气侧热区的流动均匀性。活塞部分保留了顶部燃烧室凹腔、环带区域和销座结构，活塞环虽然在外观模型中不一定逐条细化，但在工程设计里必须考虑气环密封、油环刮油、环槽温度以及热膨胀间隙。连杆大头与曲柄销配合，小头通过活塞销与活塞连接，杆身截面通常要在质量、刚度和抗弯稳定性之间取舍，高速工况下还要校核螺栓预紧、轴瓦润滑和连杆运动轨迹。

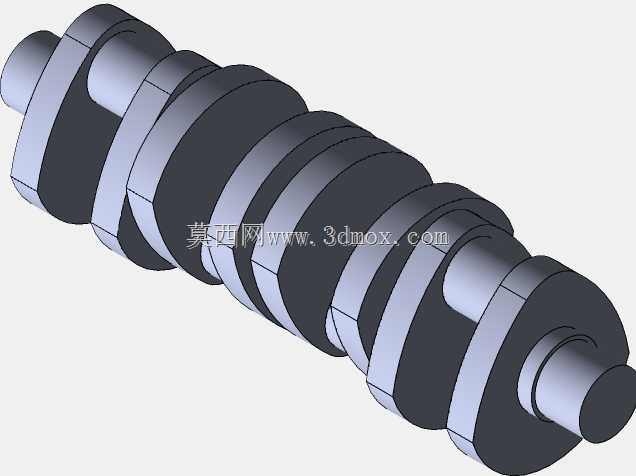

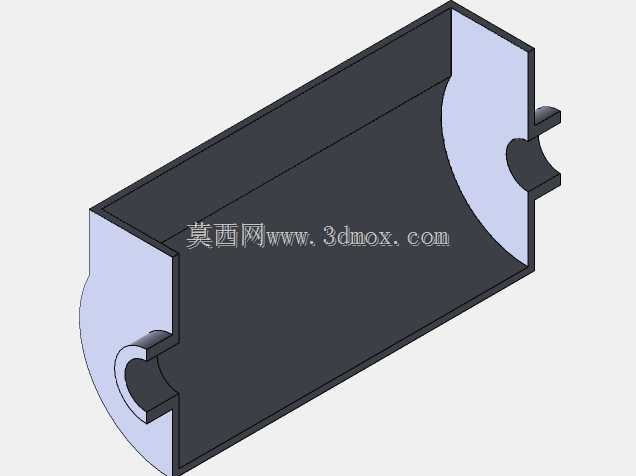

　　曲轴设计是这类总成的重点。主轴颈被机体轴承座支承，连杆轴颈随曲柄臂回转，平衡重用于抵消活塞、连杆往复质量和曲柄旋转质量产生的不平衡力。建模时应严格建立主轴颈与连杆轴颈的偏心距、曲柄半径、轴向宽度、圆角过渡和油孔走向；圆角过小会在高周疲劳工况下形成应力集中，油孔位置不合理则会影响轴瓦供油连续性。轴承盖、螺栓孔和定位销孔需要与机体轴承座一一对应，装配时还要预留轴瓦厚度和曲轴轴向窜动间隙。飞轮端的圆盘件不仅是连接离合器或变矩器的接口，也承担转动惯量储备，使曲轴在做功冲程之间转速波动更小；前端带轮或正时驱动端则要与附件系统的张紧轮、发电机、空调压缩机等边界协调。

　　安装边界方面，直列四缸机体的优势是长度方向规则、缸盖进排气侧便于布置、整机宽度相对紧凑，但四缸串联后轴向尺寸仍需在机舱或机组机架内预留拆装空间。悬置点通常落在机体两侧或轴承梁附近，位置选择要避开油道、水套和螺栓深孔，同时让动力总成质心与悬置刚度匹配，以控制怠速抖动和加速工况的俯仰运动。与变速箱连接时，曲轴后端端面、飞轮壳止口、启动机安装位和离合器工作空间必须形成统一基准；与机架连接时，还要考虑机油盘最低点、维修时机油滤清器拆卸空间、起动机接线空间以及缸盖上方气门室盖的隔热距离。

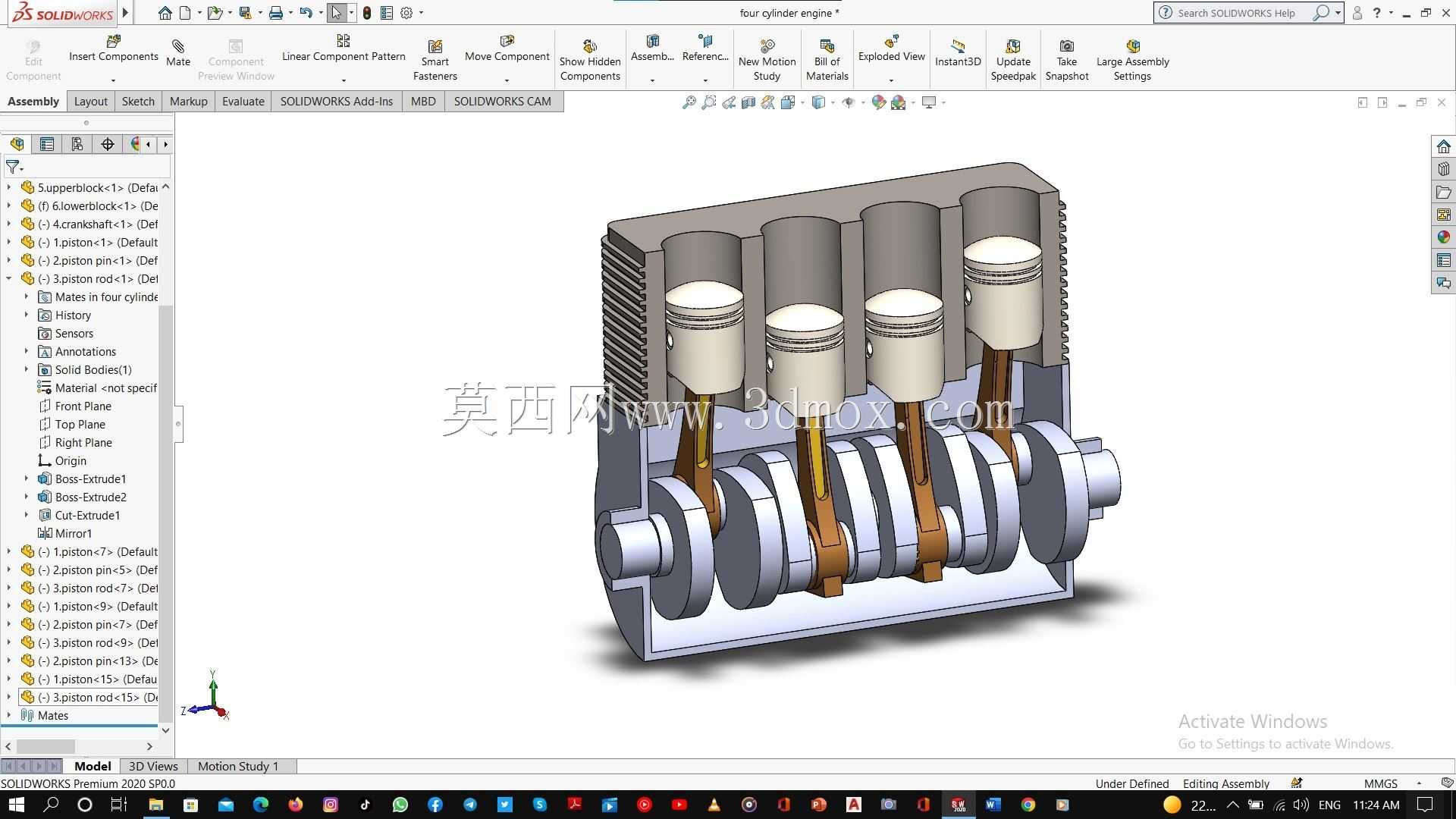

　　对于三维建模和结构选型人员，该模型的价值不在于外观展示，而在于把内燃机中最典型的曲柄连杆机构、缸体支承关系和动力输出路径集中表达出来。开展细化设计时，可在此基础上继续补充配气机构、正时链条或皮带、缸盖螺栓、冷却润滑系统以及进排气歧管；进行运动仿真时，可按曲轴转角驱动活塞行程，输出活塞速度、加速度、连杆摆角和曲轴扭矩波动；进行工程制图时，则需从总成装配关系向下拆分为缸体、缸盖、活塞、连杆、曲轴、轴承盖和飞轮等零件，并逐项标注配合公差、形位公差、热间隙与装配顺序。这样处理后，模型既能服务于概念阶段的动力舱布置，也能作为教学、结构评审和后续详细设计的基础骨架。
