户外单跨拱形钢结构停车棚框架

　　这套框架结构面向露天停车场、厂区车位、社区临时停车区以及商业配套停车带的遮护需求，核心作用是为停放车辆提供遮阳、挡雨并阻隔高空落物的顶部承载体系。整体采用单跨布置思路，两侧立柱沿车位纵向分列，中间不设立柱，避免占用车门开启空间与车辆进出通道，这一点在实际车位规划中很关键——中间若有支撑柱，不仅影响泊车，还容易在倒车时发生剐蹭。

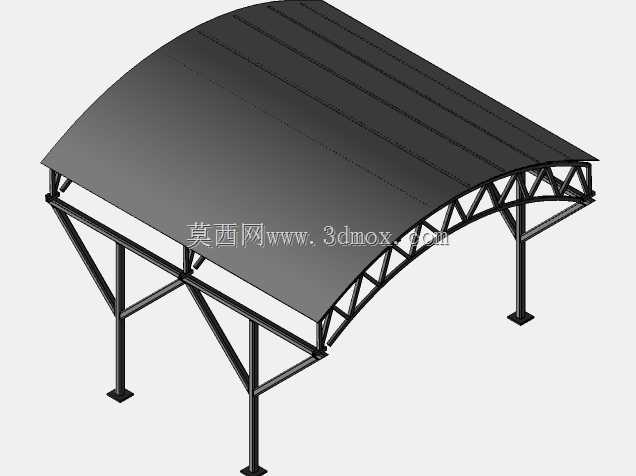

　　从受力体系看，顶棚骨架采用桁架式构造。上弦顺应拱形屋面曲线，下弦与腹杆组成三角形网格，把膜材或屋面板传来的竖向荷载分解为杆件的轴力，相比实腹梁能明显减轻自重。拱形轮廓并非单纯造型：曲面有利于雨水向两侧快速排走，减少屋面积水，同时在风荷载作用下，弧形表面对气流的引导更平顺，可降低局部风压峰值。腹杆按三角形稳定单元排布，节点处杆件汇交，建模时需要保证各杆轴线尽量交于节点中心，避免产生附加弯矩，这也是桁架类结构建模时最容易被忽略的细节。

　　支撑部分由多根竖向立柱承担，柱脚落在硬化地面上，实际工程中通常通过预埋钢板或化学锚栓与混凝土基础连接。柱顶向棚内方向伸出斜撑，形成三角托架，把顶棚桁架的端部荷载顺畅传递到立柱，再由柱脚扩散到基础。斜撑与立柱、桁架之间的夹角经过权衡：夹角过小则支撑效率低、杆件细长，夹角过大又会侵占棚下净空。棚下净高需要满足家用车及轻型商务车的通行要求，立柱间距则要覆盖至少一个标准车位宽度并留出开门余量，安装边界上还要在棚体四周预留排水坡度与检修空间，柱脚位置避开地下管线。

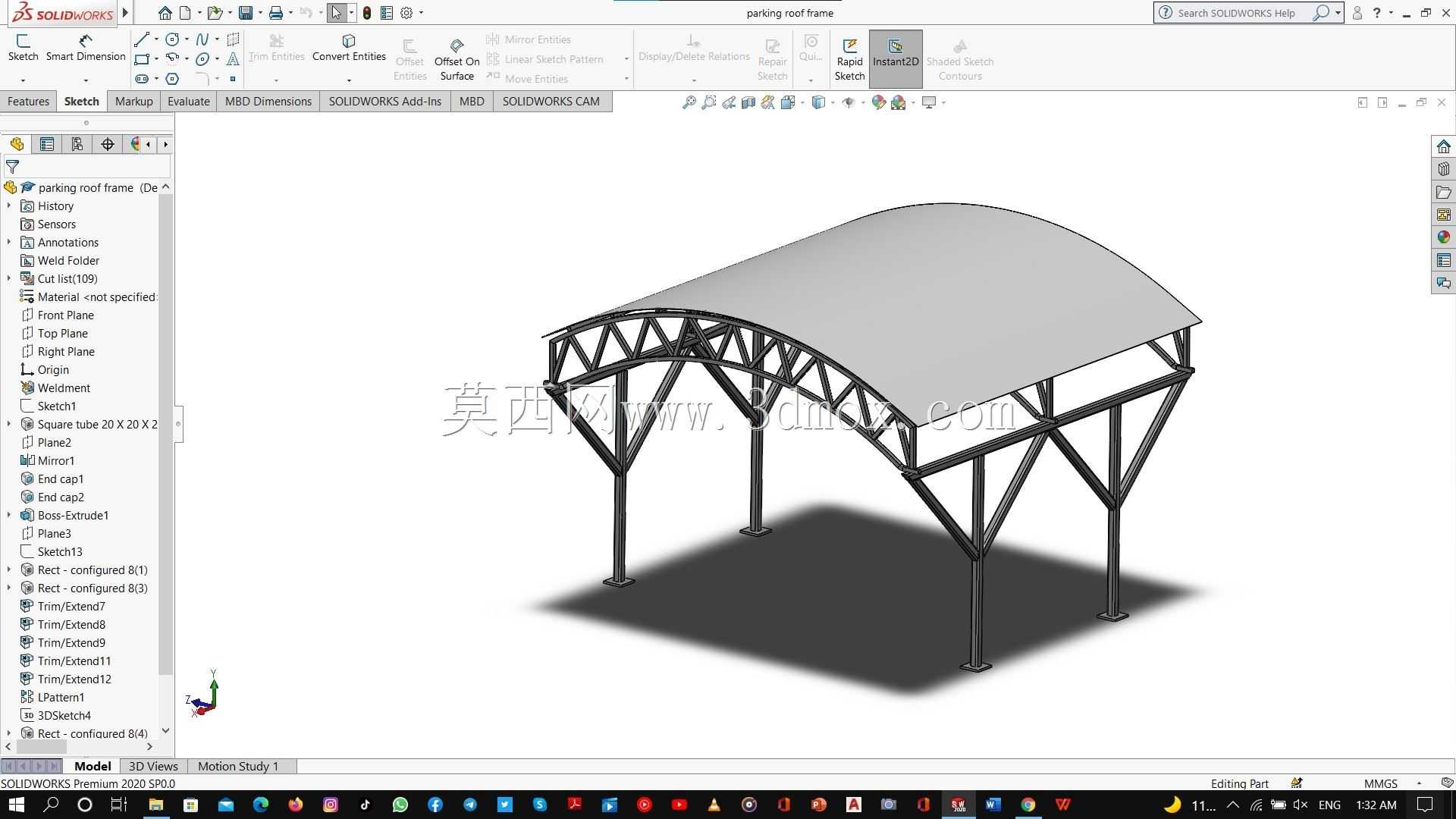

　　建模过程中，杆件统一按型材截面处理，先搭建骨架线框确定空间定位，再沿路径生成实体或焊接构件，节点区可根据加工方式选择焊缝示意或节点板连接。顶棚覆面作为独立部件装配在桁架上弦，便于后续替换为彩钢瓦、阳光板或张拉膜等不同面层。结构校核时重点关注三类工况：一是屋面积灰与检修荷载的竖向组合，二是侧向风吸与风压，拱形棚在强风下边缘易出现上拔力，柱脚锚栓要据此验算抗拔；三是温差变形，拱形桁架沿跨度方向的伸缩需要在支座构造上留出余地。

　　在使用层面，这种框架属于轻钢结构户外设施，构件多为热轧或冷弯型材，工厂下料、现场栓接或焊接拼装，运输时杆件可扁平化打包，到场后按编号组立。维护上需定期检查柱脚锚固是否松动、节点焊缝有无锈蚀、漆面是否破损，积水区与柱脚根部是防腐重点。三维模型完整表达了立柱、斜撑、拱形桁架及覆面的空间装配关系，可直接用于结构方案比对、工程量初步统计、施工交底以及与基础专业的条件对接，帮助设计者在方案阶段就判断净空、跨度与支撑布置是否合理，减少后期现场返工。
