深沟球滚动轴承精密三维结构

　　深沟球轴承是旋转机械中最基础、使用量最大的支承元件之一，其核心作用是在轴与轴承座之间提供低摩擦的旋转界面，同时承受径向载荷与一定比例的双向轴向载荷。从电机、风机、泵类、变速箱，到输送辊道、家电主轴、办公设备和小型动力装置，凡是存在连续回转运动的部位，几乎都能见到这类结构。它不像齿轮那样直接传递运动变换，也不像联轴器那样补偿轴系偏差，而是通过内圈、外圈、滚动体和保持架之间的协同关系，把轴颈处的滑动趋势转化为滚动接触，从而显著降低摩擦阻力、减少发热并延长支承寿命。

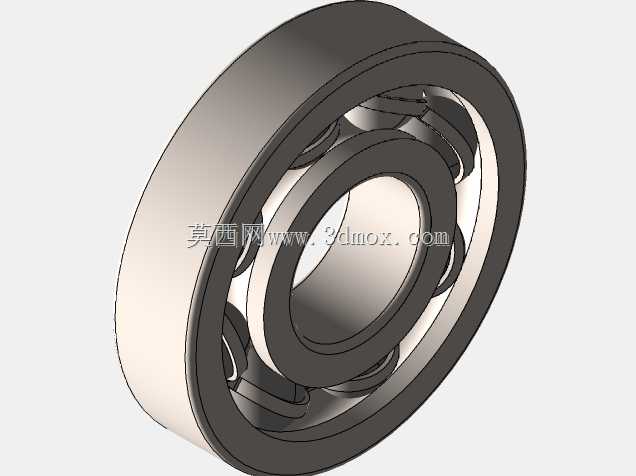

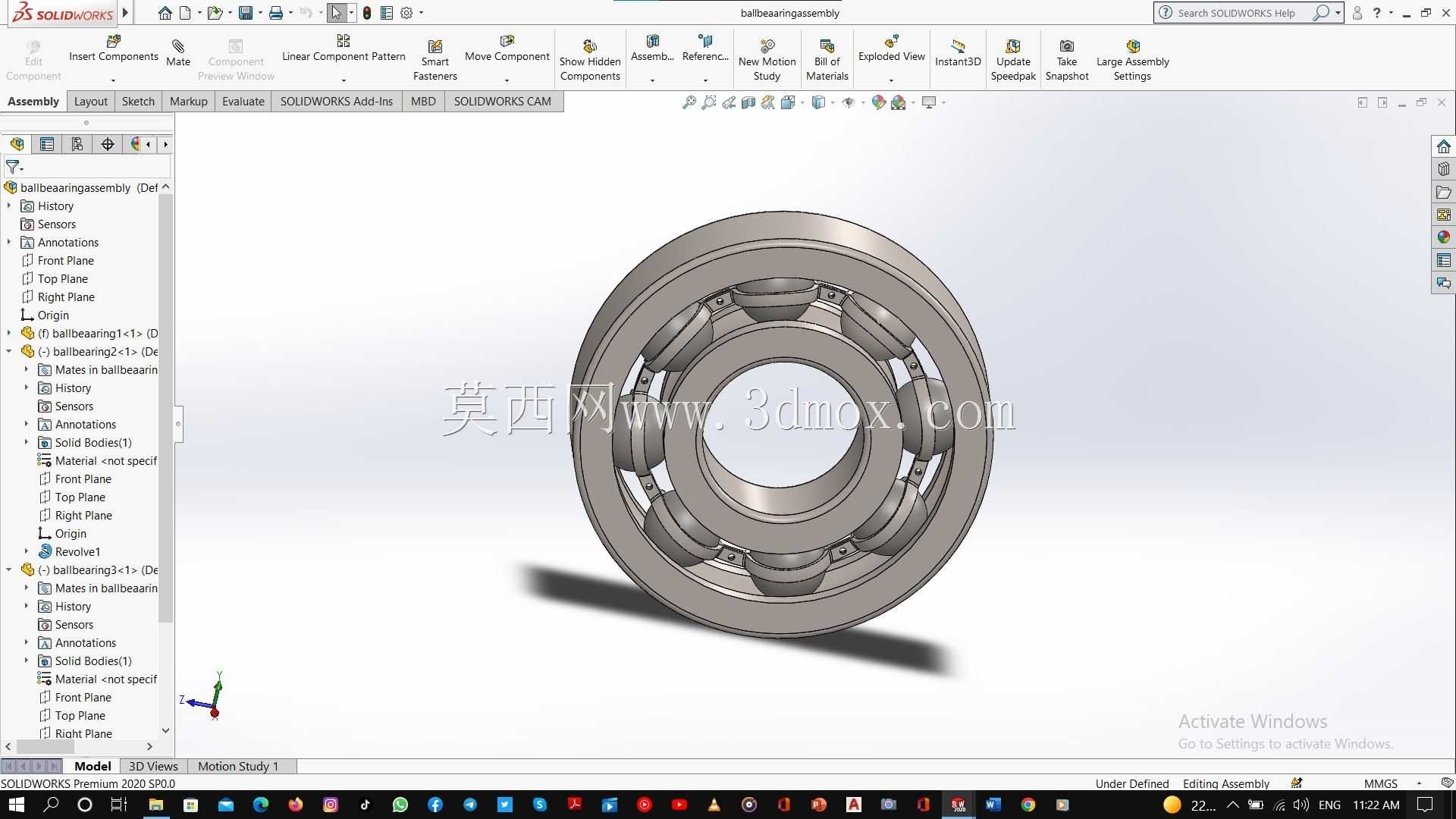

　　该三维结构完整呈现了单列深沟球轴承的典型组成：内圈与轴颈配合，外圈嵌入轴承座或壳体孔内，多颗钢球沿滚道周向均匀分布，保持架将相邻滚动体分隔开，避免钢球直接接触造成摩擦和磨损。建模时需要重点处理滚道曲率、钢球直径、节圆直径以及套圈宽度之间的几何关系。滚道并非简单的直角沟槽，而是与钢球球面形成密合度适中的弧形轨道；密合度过高会增加接触摩擦和装配难度，过低则会降低承载能力并使接触应力集中。钢球在滚道中既绕轴承轴线公转，又绕自身中心自转，保持架兜孔则为其提供周向定位和适当间隙。

　　从实际选型角度看，轴承的外形边界主要由内径、外径和宽度决定。内径对应轴的安装尺寸，通常采用过渡或小过盈配合，防止内圈随轴转动时发生蠕变；外径与座孔配合，常按载荷方向、旋转圈状态和装拆需求选择间隙或过渡配合。宽度方向决定轴向占位，也影响挡边高度和滚道有效长度。设计壳体或轴系时，不能只关注轴承本体尺寸，还要预留定位轴肩、圆角退刀、密封空间、润滑腔以及拆装工具的操作位置。若轴肩过高，会顶住保持架或影响拆卸；若圆角过大，则可能与轴承倒角干涉，造成装配不到位。

　　承载特性是这类轴承在工程应用中的关键。深沟球轴承的径向承载能力来自钢球与滚道在载荷区的多点接触，当轴承受径向力时，载荷并非由全部钢球平均承担，而是沿受力方向形成承载区，部分钢球承受较大接触载荷，其余钢球处于较轻接触或非承载状态。轴向载荷作用时，钢球与滚道接触角会发生一定变化，使轴承能够承受双向轴向力，但轴向承载能力与径向载荷大小、转速、润滑条件和安装间隙密切相关。若联合载荷过大，接触应力升高，滚道和钢球表面容易出现早期剥落，因此在重载或高转速工况下，需要校核额定动载荷、额定静载荷以及寿命计算结果。

　　建模过程中，保持架往往是容易被简化却又十分重要的部分。它的作用不是承载，而是均匀分隔钢球、引导滚动体进入非承载区，并在润滑脂或润滑油流动过程中帮助形成稳定油膜。保持架与钢球之间需要保留合理兜孔间隙，间隙过小会在热膨胀时卡滞，过大则会引起冲击和噪声。套圈两侧的倒角、滚道边缘过渡以及密封件安装槽，也会直接影响装配工艺和使用性能。对于开放式轴承，润滑脂需要在装配后填入滚道周围空间；对于带防尘盖或密封圈的结构，则要在模型中考虑密封唇、防尘盖与内圈外圈之间的微小间隙。

　　在设备维护和故障分析中，这类轴承的结构特征同样具有指导意义。内圈滚道、外圈滚道和钢球表面是疲劳失效的主要位置；保持架损坏常与高速、润滑不良或装配偏斜有关；外圈在座孔中转动则可能说明配合选择不当或轴承座孔磨损。三维模型把这些零件之间的装配关系直观展开，使设计者能够检查钢球装入后的运动包络、保持架旋转空间、套圈挡边高度以及轴向定位方式。对于初学者而言，它不是一个单纯的圆环加球体组合，而是理解滚动支承原理、公差配合、润滑密封和轴系布局的典型载体。

　　在整机设计阶段，轴承位置通常决定轴系的支承跨距和刚度分布。前后两支承若采用深沟球轴承，需要考虑轴受热伸长时的轴向游隙变化；一端固定、一端游动的布置可以避免热膨胀造成附加轴向力，而两端固定结构则适用于跨距较短、温升较低的场合。轴承座孔的同轴度、轴颈的圆柱度、挡肩垂直度以及装配时的敲击方式，都会影响最终旋转精度。即便三维几何尺寸正确，如果工程图中未标注合适的配合、圆角和表面粗糙度，实际加工装配后仍可能出现噪声大、温升快或寿命不足的问题。

　　因此，该滚珠轴承模型的价值在于把抽象的滚动接触原理转化为可测量、可装配、可检查的具体结构：内圈承担与轴的连接，外圈承担与壳体的定位，钢球提供滚动支承，保持架维持滚动体秩序，各部分在有限尺寸内共同实现稳定回转。围绕这一模型开展结构设计时，应同时兼顾载荷方向、转速范围、润滑方式、密封要求、安装空间和拆卸维护，使轴承不仅能够装入设备，更能在长期运行中保持低摩擦、低噪声和可靠支承。
