格里森弧齿锥齿轮啮合传动总成

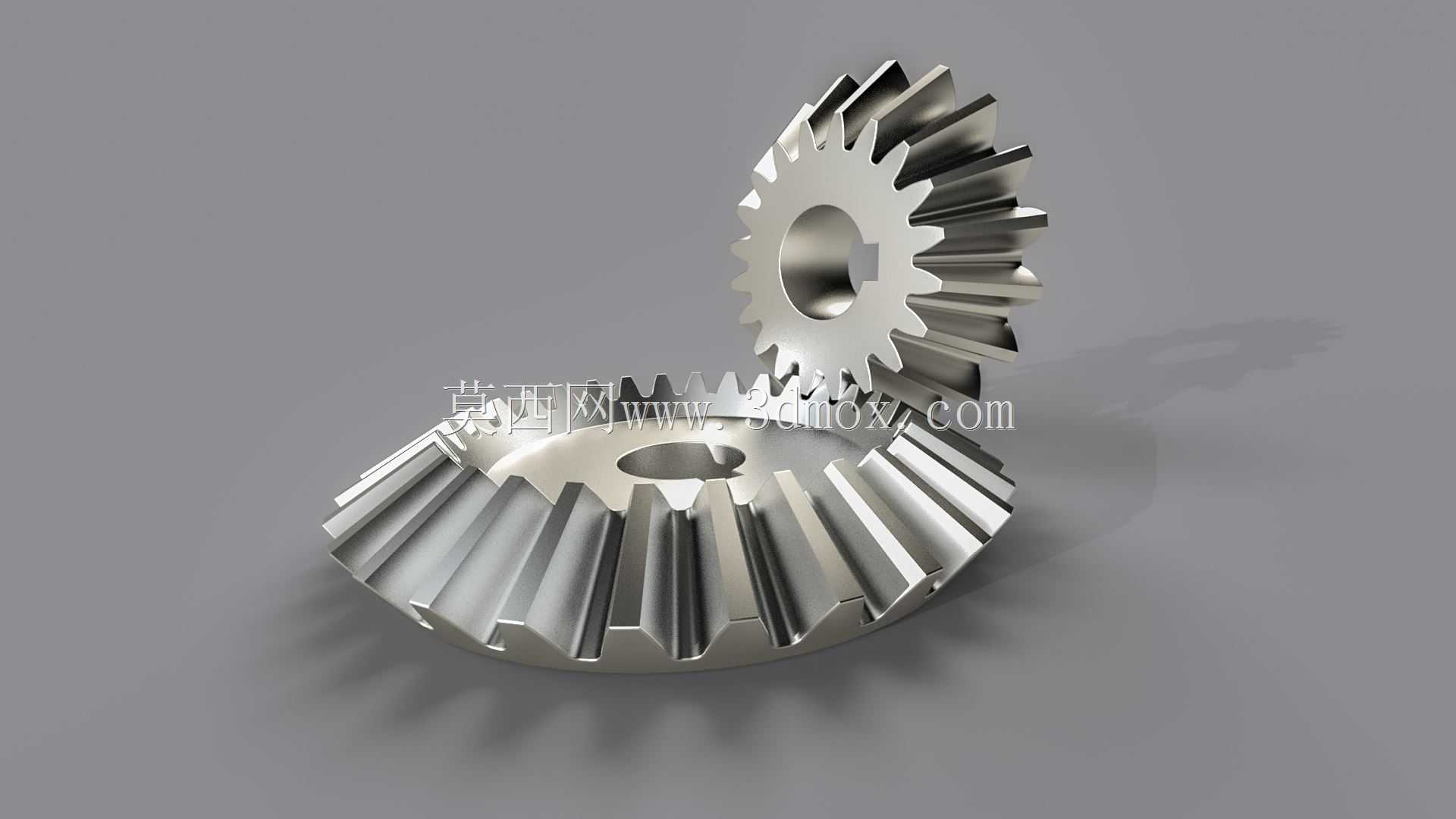

　　这套弧齿锥齿轮副的建模工作，核心要解决的是相交轴动力传递场景下的平稳啮合问题，格里森制弧齿锥齿轮本身就是为重载、高速相交轴传动开发的经典齿制，在各类需要改变动力传输方向的设备里应用极广。从现场装配的实际边界来看，两个齿轮的轴线呈90度正交布置，这也是锥齿轮传动最常用的轴交角形式，大轮作为从动件、小轮作为主动件的配对布局，既可以实现减速增扭，也可以根据输入输出端的布置反向使用完成增速传动。

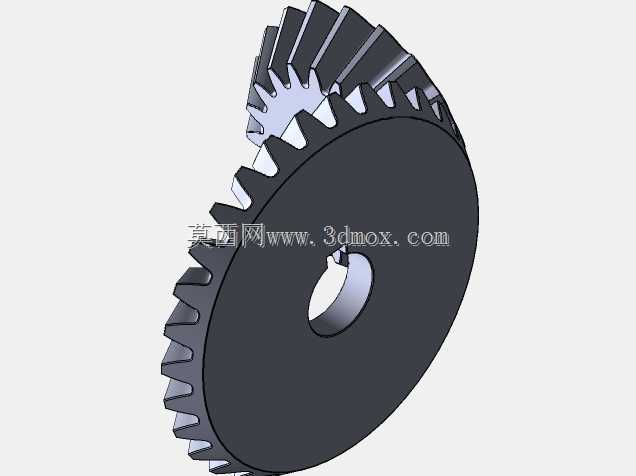

　　做齿面三维造型的时候，最先要敲定的是配对齿轮的安装距——这是锥齿轮装配里最敏感的尺寸边界，两个齿轮的节锥顶点必须严格交于两轴线的交点，一旦轴向定位出现偏差，齿面接触区就会偏移到齿端或者齿根位置，运行时轻则出现啮合噪音、载荷分布不均，重则直接发生齿面局部过载断齿。建模过程中特意把两个齿轮的背锥、轮毂定位端面都按照实际装配基准做了对齐，轴孔和键槽的尺寸也预留了和传动轴配合的公差区间，安装时只要顶住各自的定位轴肩，就能保证节锥重合度符合设计要求。

　　齿形部分采用格里森弧齿的渐开线齿面逻辑，和直齿锥齿轮相比，弧齿的啮合过程是逐步从齿的一端滑向另一端，重合度远高于直齿结构，承载的时候同时参与啮合的齿对数更多，冲击和噪音都明显更小，这也是它在汽车主减速器、机床主轴传动箱、工程机械行走驱动、航空辅助传动系统里被大量使用的原因。实际工况里，这类齿轮副往往要承受交变冲击载荷，比如工程机械行走驱动在起步、制动时的瞬时扭矩可以达到额定值的2-3倍，弧齿结构的纵向齿向曲率可以让齿面接触区在受载变形后自动向齿面中部调整，避免边缘接触带来的应力集中。

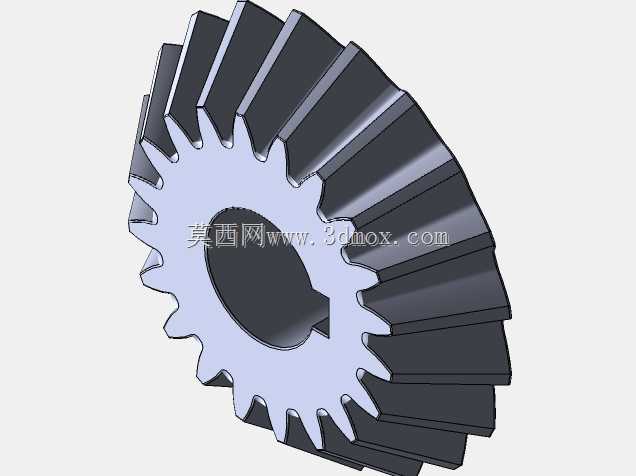

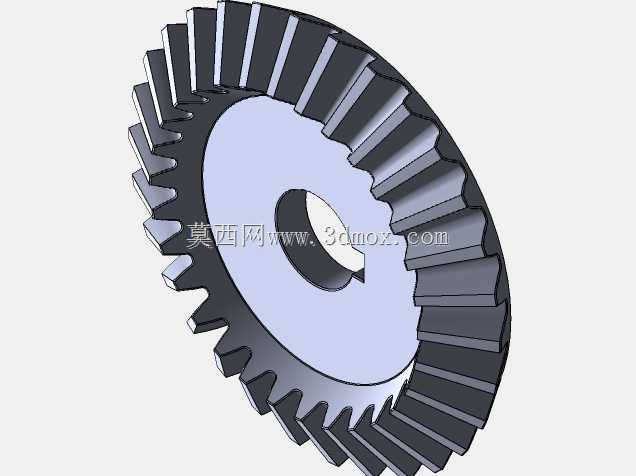

　　从结构细节来看，两个齿轮的轮毂部分都做了和轴伸匹配的通孔加平键槽结构，键槽的对称度、轴孔的同轴度都按照传动件的常规精度等级设定，齿轮的轮缘厚度、腹板过渡圆角都参考了同模数重载锥齿轮的设计规范，腹板和轮齿衔接的位置做了圆滑过渡，避免热处理和受载时在转角处出现应力集中。齿宽的选取也符合格里森齿轮的设计惯例，齿宽不超过节锥母线长度的三分之一，既保证足够的接触承载面积，也避免齿面小端因为齿宽过大出现齿顶过切、齿厚过薄的问题。

　　在布局适配性上，这套正交锥齿轮副不需要额外的中间过渡部件，直接把两根传动轴分别穿入两个齿轮的轴孔、通过平键传递扭矩，再通过轴承调整好齿轮的轴向位置，保证侧隙在设计要求的范围内，就可以完成动力从一根轴线到垂直另一根轴线的转向传输。很多设备的传动舱内部空间非常局促，比如小型工程机械的回转驱动、机床的进给传动换向机构，没法用平行轴减速器布置动力路径，锥齿轮副可以在极小的空间里完成90度转向，同时还能根据两个齿轮的齿数比匹配对应的传动比，兼顾空间利用率和传动效率。

　　建模时特意还原了齿面的完整弧齿曲率，没有用简化的直齿近似代替，这样在后续做干涉检查、运动仿真的时候，可以直接模拟齿轮转动过程中的齿面接触轨迹，提前验证有没有齿顶碰撞、侧隙不合理的问题。实际生产中这类齿轮一般采用渗碳淬火处理，齿面硬度可以达到HRC58-62，芯部保留足够的韧性抵抗冲击，三维模型里预留的齿面精加工余量也和常规的铣齿、研齿工艺匹配，设计人员可以直接在这个模型基础上调整模数、齿数、压力角、螺旋角参数，衍生出不同载荷等级、不同传动比的配对锥齿轮，适配从轻型输送设备换向机构到重型车辆驱动桥的各类使用场景。
