蜗杆蜗轮交错轴减速传动副结构

　　这套蜗杆蜗轮传动副主要用于两轴空间交错布置的减速场合，常见于小型输送设备、分度机构、手动调节装置、精密进给单元以及需要较大单级传动比的紧凑箱体内部。与平行轴齿轮相比，蜗杆蜗轮的核心价值在于用一级啮合即可获得较高减速比，输入轴高速旋转时，蜗轮输出端能够获得较低转速和较大扭矩，同时在导程角设计较小时具备反向自锁趋势，可防止负载侧倒拖输入轴，这一特性在升降、翻转、张紧和定位机构中很有实际意义。

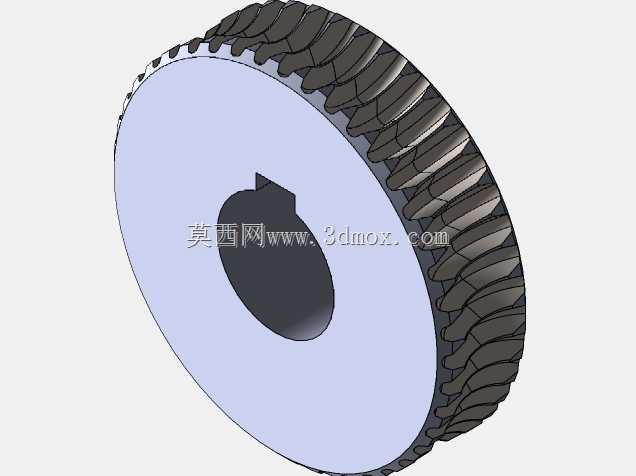

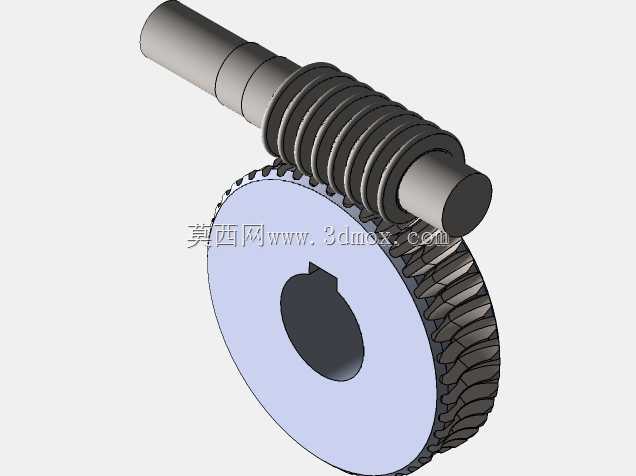

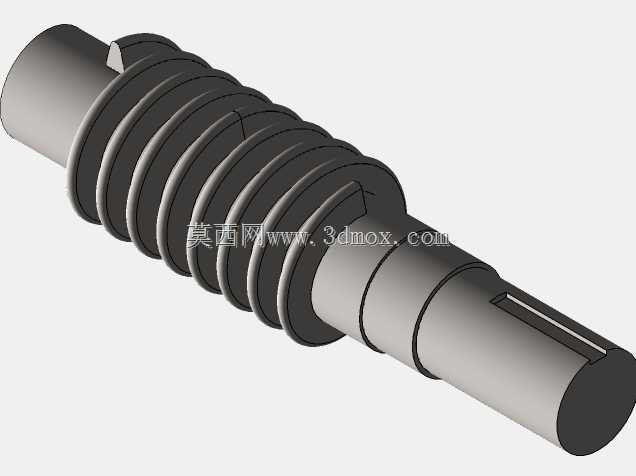

　　从结构组成看，模型包含一根带螺旋齿面的蜗杆和一只与之啮合的蜗轮。蜗杆沿轴向布置，中部为连续螺旋齿，两侧保留圆柱轴段，用于装入轴承、支座或联轴器；蜗轮呈盘状，外缘分布与蜗杆螺旋面相匹配的弧形齿，中心设置通孔，可通过键连接、过盈配合或锁紧结构与输出轴固定。两者轴线不在同一平面，通常呈90度交错，安装时必须控制中心距、轴线交错角和啮合接触区，否则会出现齿面偏载、发热、磨损加快甚至卡滞。

　　设计这类传动副时，不能只关注齿数和传动比。蜗杆头数、模数、导程角、蜗轮齿面包角、齿宽以及材料配对都会影响承载能力和效率。单头蜗杆传动比大、自锁倾向明显，但效率相对较低；多头蜗杆效率更高、滑动速度更大，对润滑和齿面加工质量要求也更高。蜗轮齿面并非简单直齿圆柱齿轮形态，其齿向需要顺应蜗杆螺旋运动轨迹，因此建模时应保证齿面在啮合过程中连续接触，避免仅按外观阵列齿形而忽略运动关系。

　　实际设备布局中，蜗杆通常位于蜗轮侧下方或侧方，输入端可连接电机、手轮、同步带轮或链轮。轴伸长度、轴承位直径、台阶位置和键槽形式决定了它与外部驱动件的装配边界；蜗轮外径、齿宽、中心孔直径以及轮毂高度，则决定输出轴、轴承座和箱体内部空间是否相容。若用于封闭减速器，还需在蜗杆两端预留轴承安装位和密封位置，在蜗轮两侧考虑挡圈、套筒或轴承支撑；若用于开放式轻载机构，则应设置护罩，避免人员接触啮合区，并防止粉尘进入齿面。

　　啮合侧隙是装配调试中的关键参数。侧隙过小，热膨胀后容易咬死；侧隙过大，换向时会产生明显冲击和定位误差。对于分度或进给用途，常通过调整蜗杆轴承座垫片、偏心套或箱体中心距来控制接触斑点，使齿面接触区集中在蜗轮齿宽中部并略偏向出口侧。重载启动或频繁正反转的场合，还应校核齿面接触强度、蜗轮齿根弯曲强度以及轴的挠度，因为蜗杆轴受径向力和轴向力共同作用，支撑跨距过大时会破坏啮合精度。

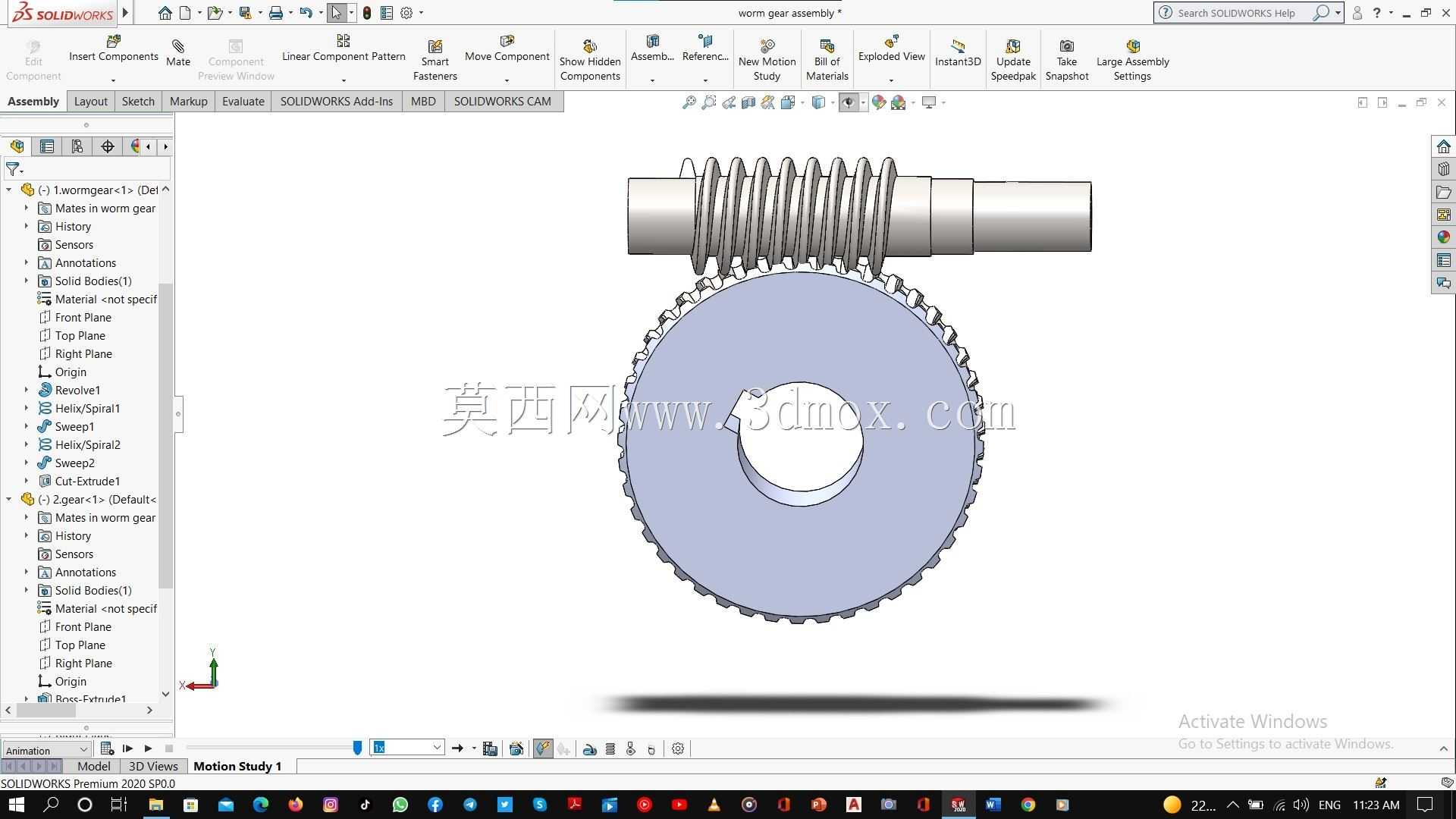

　　润滑方式同样需要结合工况确定。低速轻载可采用脂润滑或油浴润滑，高速连续运行则更适合喷油或油浴结构，并设置合理油位。蜗杆蜗轮啮合存在较大滑动速度，蜗轮常用减摩材料制造，以降低胶合和磨损风险；蜗杆则需具备足够硬度和表面光洁度。三维结构在箱体设计阶段可用于检查干涉、确认拆装路径、评估润滑空间，并为轴承选型、轴系校核和连接件布置提供直观依据。

　　整体来看，该传动副适合空间受限、要求大减速比和低噪声运行的机构。建模时保留蜗杆轴段、蜗轮轮毂、中心孔和齿部啮合关系，能够直接服务于方案布置、装配验证和工程出图；在后续细化中，还可继续补充键槽、轴承、挡圈、箱体和润滑密封结构，使概念模型转化为可制造、可装配的减速组件。
