直列四缸内燃发动机完整装配结构

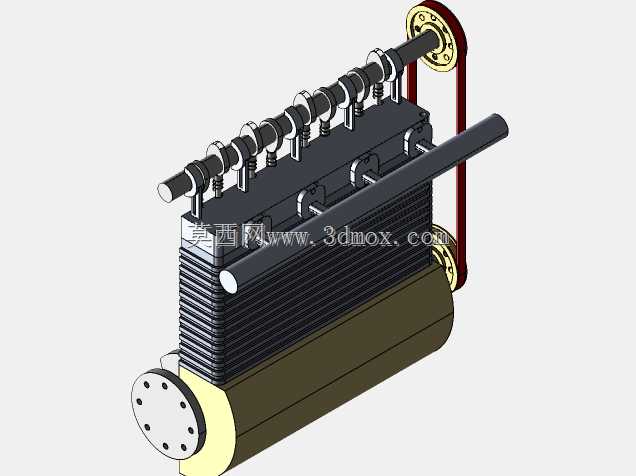

　　这套直列四缸动力总成的三维装配结构，覆盖了往复式内燃机从动力输出到配气正时的全部核心运动部件，在教学演示、小型动力装备选型、改装方案校核以及机械原理课程实训中都有很高的参考价值。整机采用直列四缸的经典布局，四个气缸沿曲轴轴向依次等距排布，相邻缸的曲柄销错开180度相位，既保证了一阶往复惯性力的自平衡，也让四个缸的做功冲程均匀间隔分布，运转平顺性远优于同排量单缸、双缸机型，广泛适配小型乘用车、农用机械、固定式发电机组以及小型工程动力单元的结构参考场景。

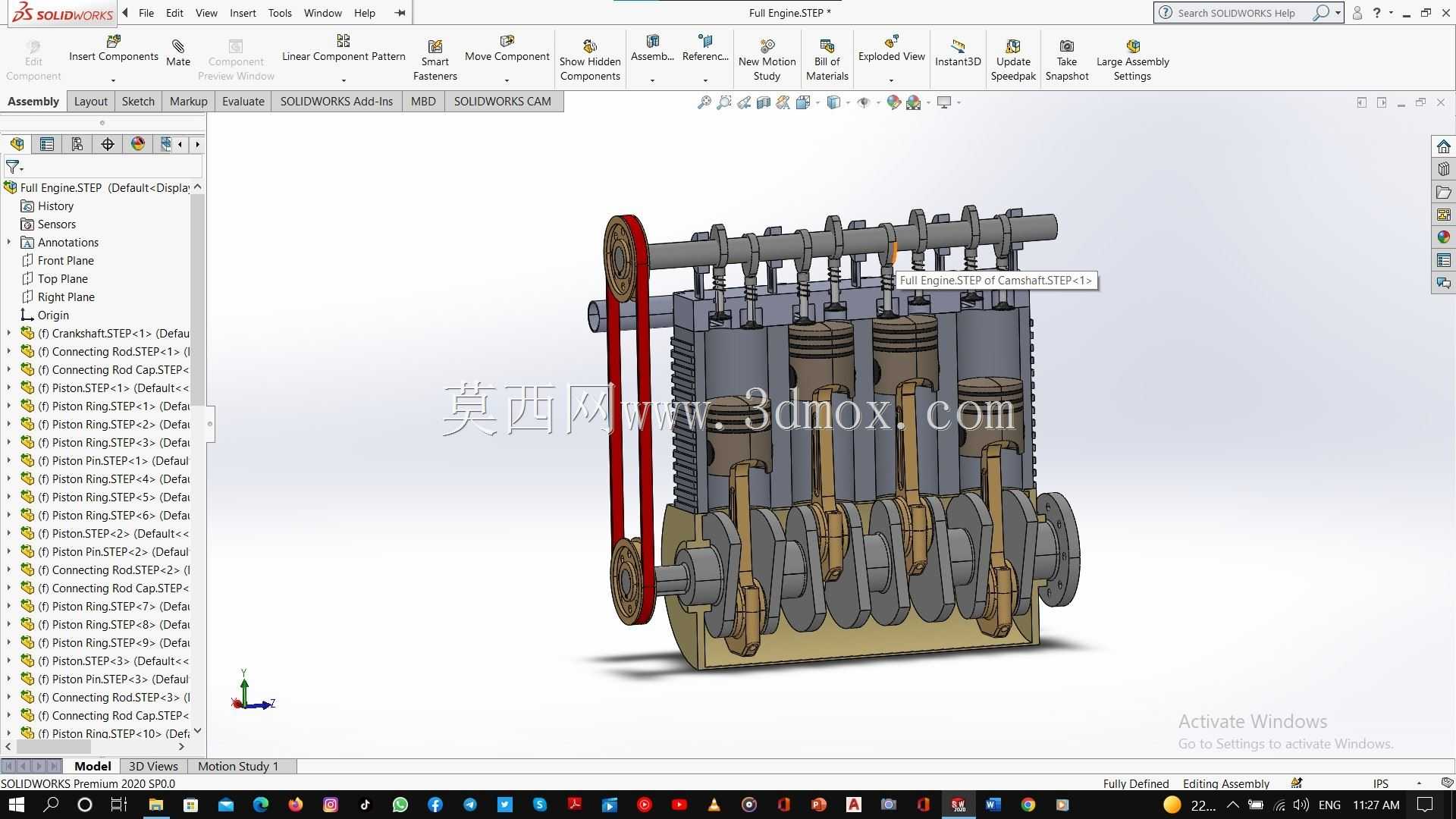

　　从结构拆解的视角来看，整套总成最核心的部分是下部的曲柄连杆机构：曲轴采用整体式锻造结构，四个连杆轴颈搭配两端主轴颈支撑，连杆大头采用剖分式轴瓦结构与曲柄销配合，小头通过活塞销连接铝合金活塞，活塞外周预留了三道环槽，分别布置两道气环与一道油环，装配后活塞在气缸套内做往复直线运动，将燃油燃烧产生的气体压力通过连杆转化为曲轴的旋转扭矩。曲轴的动力输出端预留了法兰连接界面，可对接飞轮、离合器或者变速箱输入轴，前端则布置正时传动轮系，通过同步带与上部凸轮轴联动，带体外侧设置张紧轮，保证传动啮合间隙稳定，不会出现跳齿错位的问题。

　　上部的配气机构采用顶置凸轮轴布局，凸轮轴沿缸盖长度方向布置，每一个气缸对应两个进排气门，凸轮轴旋转时通过凸轮型线推动挺柱、摇臂，精准控制气门的开启升程与开闭时刻，保证进气冲程可燃混合气充分充入气缸、排气冲程燃烧废气彻底排出。缸体侧面预留了冷却水道与润滑油道的布置空间，建模时完整保留了各油道、水道的接口位置，后续做热管理校核或者润滑系统设计时，可以直接提取流道边界做仿真分析。

　　整机的安装边界设计充分考虑了车载与固定安装的兼容需求：缸体下部的油底壳法兰为整圈平面密封结构，周边预留的螺栓孔位可直接对接整车副车架或者机组公共底座，安装时的轴向定位以曲轴输出法兰中心为基准，径向预留的周边间隙需要满足前端皮带轮、后端飞轮的旋转运动空间，避免运行时与周边覆盖件、管路发生运动干涉。整机宽度方向以缸体两侧的安装支脚为最大边界，高度方向从油底壳底部到凸轮轴上部的气门室盖顶面，长度方向沿曲轴轴线从前端正时带轮到后端输出法兰，所有外接接口的位置都符合常规小排量四缸动力的通用布置习惯，对接进排气管、起动机、发电机等外围附件时不需要大幅改动安装点位。

　　设计思路上这套结构优先保证了运动机构的装配合理性：所有配合面都预留了符合工程规范的间隙，活塞与缸壁之间、轴颈与轴瓦之间、气门与导管之间的配合公差都按照量产内燃机的设计标准设定，正时传动系统的带轮节圆、齿形参数完全匹配，装配后转动曲轴可以完整模拟四个缸的进气、压缩、做功、排气全冲程动作，气门的开闭时序与活塞的上下止点位置完全对应，不存在运动干涉。对于三维建模从业者来说，这套总成可以直接用来学习复杂装配体的层级管理、运动配合添加、干涉检查流程；对于结构设计人员来说，也可以在此基础上衍生调整缸径、冲程、压缩比等核心参数，快速衍生出不同排量的四缸动力方案，省去从零搭建基础结构的重复工作量。
