多款PET塑料饮用水瓶及瓶盖组件

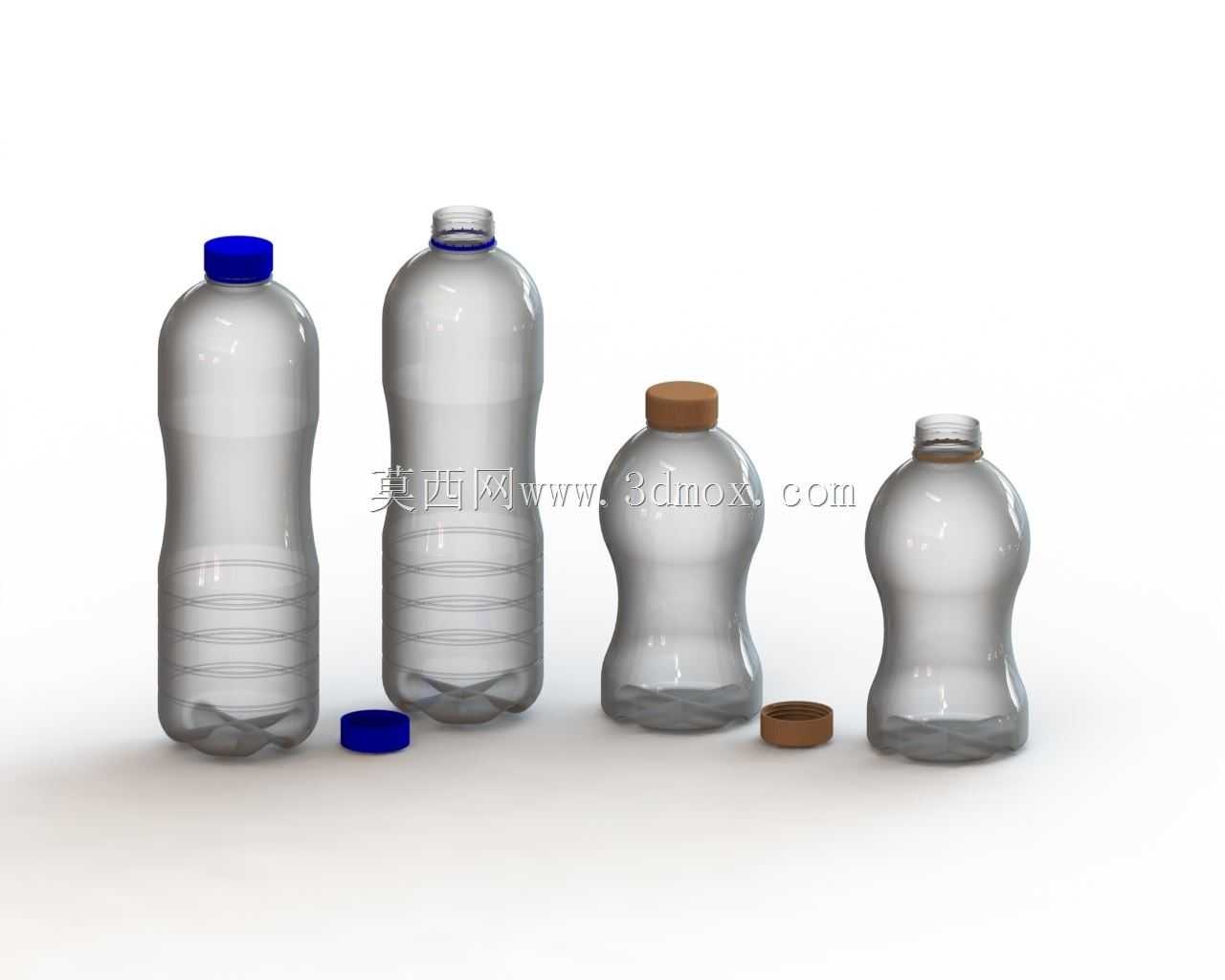

　　这套瓶子组件围绕常见液态包装容器展开，包含两种高度规格的透明瓶体、两种矮胖型瓶体以及蓝色、棕色两组独立瓶盖。模型把瓶身、瓶口螺纹、底部支撑结构和瓶盖配合关系完整表达出来，适合在饮品包装、日化灌装、吹塑模具前期方案和自动化产线夹持校核中作为结构参考。

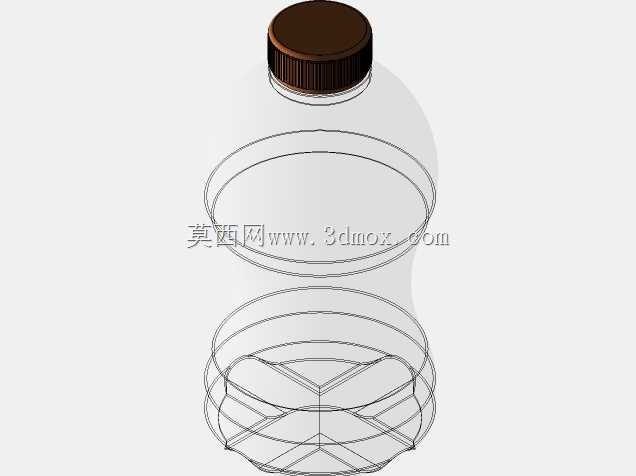

　　从实际使用场景看，高瓶型更接近大容量饮用水或饮料包装，瓶身修长，适合常规冷藏柜、自动售货机通道和手持搬运；矮瓶型容量相对较小，轮廓外扩，重心更低，在桌面摆放、儿童饮品、调味品或小容量日化液体包装中更稳定。瓶盖单独拆出后，可以直观看到旋盖与瓶口的装配边界，这对灌装线旋盖头选型、瓶盖输送轨道宽度、扭矩控制以及防漏结构判断都有直接意义。

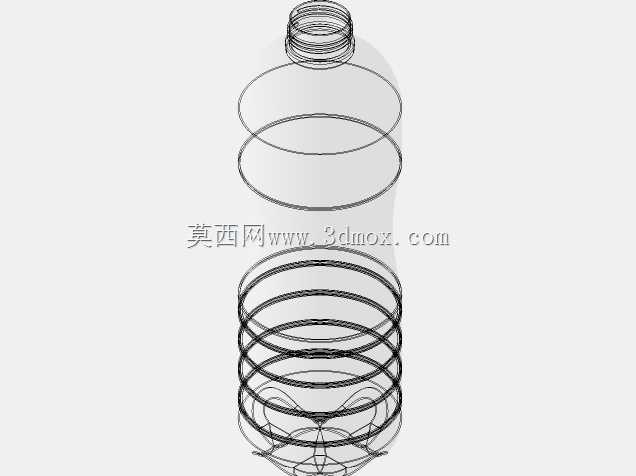

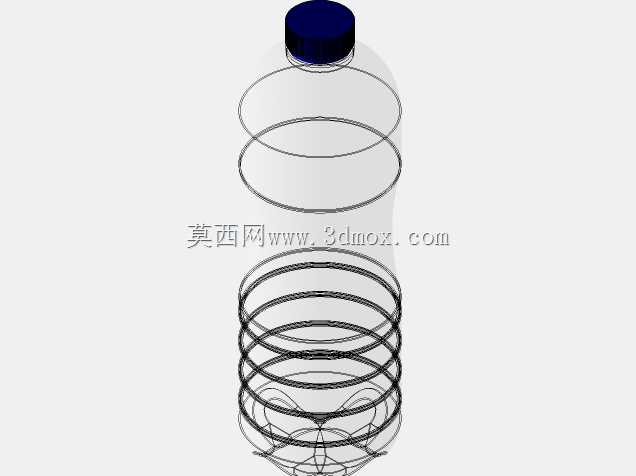

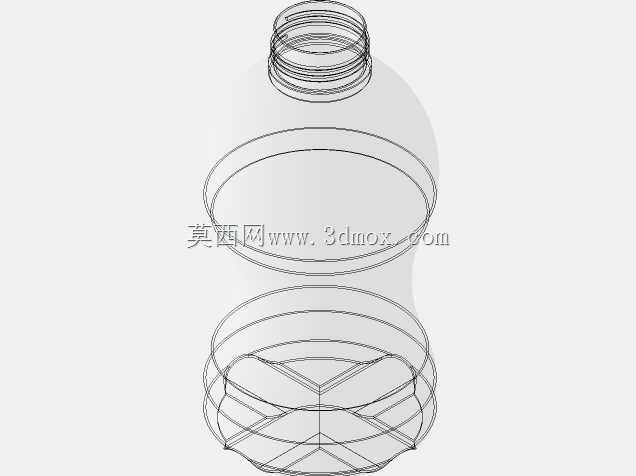

　　瓶体外形并非简单直筒曲面。高瓶侧壁设置了多圈环形加强区域，既改善薄壁PET瓶在受压、抽真空和堆叠时的抗变形能力，也为贴标、握持和视觉识别提供位置参考。瓶身上下段通过平滑过渡曲面连接，肩部收窄至瓶口，能够减少材料在吹塑过程中的局部过度拉伸。矮瓶型则采用更明显的弧面外鼓轮廓，侧壁曲率变化较大，设计时需要重点关注吹胀比分布，避免瓶肩、瓶底转角处壁厚不均。

　　瓶口部分采用外螺纹结构，螺纹段直径、起始位置和端部收口决定了瓶盖旋入行程与密封压紧量。模型中瓶盖与瓶口分离摆放，便于检查螺纹旋向、牙型轮廓、盖内顶封区域以及瓶口端面是否存在干涉。对于量产包装而言，瓶口不仅要满足密封要求，还要兼容灌装后的压盖、旋盖和检测工位；若瓶口外径或螺纹高度偏差过大，容易出现滑牙、歪盖、封口不严或旋盖扭矩波动。

　　瓶底是塑料瓶结构设计中容易被忽略的部位。透明瓶体底部采用内凹和花瓣状支撑相结合的形式，使瓶子站立时接触点分布更合理，同时增强底部耐内压能力。吹塑成型时，瓶底材料通常由型坯末端拉伸形成，转角处若过渡过急，会产生应力集中和厚薄突变；若底脚支撑面不平，则在高速输送带上会出现晃瓶、倒瓶或贴标基准不稳定。该组件把底脚轮廓和内凹形态保留出来，可用于后续校核站立平面、支撑直径和输送线护栏间距。

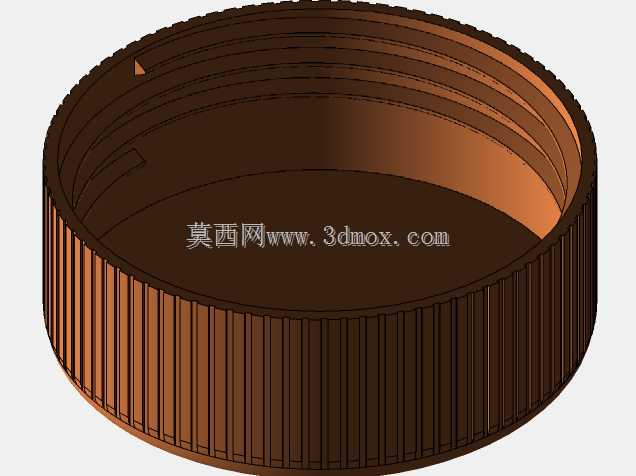

　　瓶盖虽然体积小，但在装配系统中属于关键配合件。蓝色瓶盖对应高瓶，棕色瓶盖对应矮瓶，盖侧需要考虑防滑齿纹、旋盖摩擦力和人工开启手感；盖内则要预留密封衬垫或内塞空间。自动化生产中，瓶盖通过振动盘或理盖机构定向供给，盖径、高度和外缘形状会影响供盖速度；旋盖时，瓶盖轴线与瓶口轴线的同轴度、夹爪压力和最终扭矩都要与螺纹规格匹配。

　　在结构建模思路上，这类瓶体适合先以旋转轮廓建立主体，再通过曲面裁剪、环形凹槽、螺纹特征和薄壁抽壳完成细节。瓶身壁厚不能只按视觉透明效果处理，需要结合吹塑工艺设定不同区域的等效厚度：瓶身标签区可较薄，瓶肩、瓶口和瓶底承载区应保留更高刚度。螺纹瓶口与瓶盖建议采用独立零件装配，而不是合并成单一实体，这样才能在工程阶段检查旋合行程、间隙、密封面和拆装动作。

　　尺寸边界方面，高瓶的高度方向占用最大，适合用于校核货架层距、冰箱门格、包装纸箱排列和灌装机拨瓶轮节距；矮瓶的最大直径更突出，输送导轨、星轮卡槽和贴标机压板需要按瓶身最大外廓预留间隙。多瓶并排时，瓶身中段的环筋和外鼓曲面会影响相邻瓶接触位置，装箱计数和收缩包装排列不能只依据瓶口直径判断。

　　从设备适配角度看，瓶体外形会贯穿冲瓶、灌装、旋盖、贴标、检测、装箱等多个工位。夹持点应避开螺纹和薄软区域，尽量选择刚性较好的瓶肩或瓶身环筋附近；贴标区域需要曲面起伏平缓，标签长度与瓶周向包覆率要匹配；视觉检测工位则需要瓶口、瓶盖和液位区域具备清晰轮廓。该组件将不同容量瓶型放在同一装配环境中，也便于对比瓶高、瓶径、瓶口规格和瓶盖形式，为系列化包装容器开发提供直观的三维结构依据。
