带侧握把手的敞口饮水杯结构设计

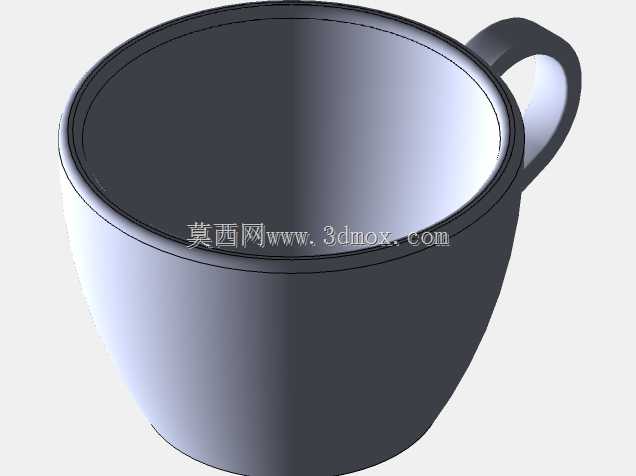

　　这个杯体结构采用回转曲面作为主体成型基础，整体围绕日常握持、盛装液体和清洗维护三个核心使用环节展开。杯身从底部到杯口呈现连续变化的曲率，下部收窄形成稳定的放置支撑区域，中部向外适度扩张以获得较大的盛装容积，上部靠近杯口位置再次过渡，形成圆润加厚的唇边。这样的轮廓并非单纯追求外观弧线，而是兼顾了液体容量、手部贴合和放置稳定性：底部直径相对收敛，可适应办公桌、餐桌、实验台等常见平面；腹部外扩后，液体在杯内的有效深度和横向空间得到平衡，避免同高度下容量过小；杯口边缘做卷边式加厚处理，饮用时接触唇部的触感更柔和，同时也提高了薄壁口部的抗磕碰能力。

　　侧置把手是整个结构中需要重点处理的部分。把手与杯身之间形成两个连接区域，上部连接点靠近杯口，下部连接点落在杯身中下段，握持空间由此围成。把手截面采用近似椭圆的圆滑过渡，而非尖锐矩形，目的是让手指受力分布更均匀，长时间端持时不会在指腹上形成明显压痕。上下连接位置的选择考虑了受力传递：盛满液体时，杯体重心偏下，把手下端承接主要托举力，上端则限制杯体翻转，两个连接区与杯壁融合处均做加宽圆角过渡，避免局部应力集中。若后续进入注塑或陶瓷开模环节，这些融合区域需要保证壁厚连续，防止缩痕、开裂或烧成变形。

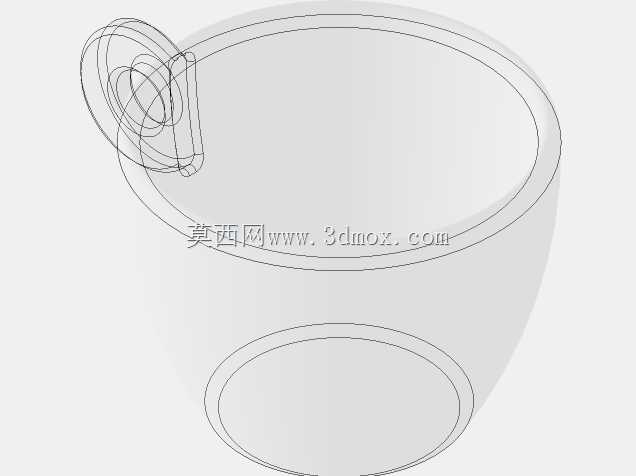

　　从建模思路看，杯体主体适合通过旋转特征建立基础曲面，再对杯口、底足和外壁过渡进行局部修整；把手则可采用扫描方式生成，沿握持路径控制截面姿态，使内侧弧度符合四指卷曲后的空间位置。把手与杯身合并后，需要检查相交区域的曲面连续性，尤其在把手根部，不能只追求视觉上的闭合，还要保证内壁、外壁和连接处的厚度关系清晰。杯体内部底面与侧壁之间设置平缓圆角，能够减少清洁死角，也让液体在倾倒时流动更顺畅。底部若保留微小环形足面，可减少整个底面与桌面的摩擦接触面积，放置时更稳，挪动时也不易因桌面水渍形成吸附。

　　在实际应用场景中，这类杯体既可作为办公桌面饮水器具，也可作为日用品结构练习、曲面建模训练和容器类产品方案验证的参考对象。设计时需要明确外形边界：杯体总高、杯口外径、腹部最大直径和底足直径应形成合理比例，过高而底径过小会导致倾覆风险增加，过矮而口径过大则会降低握持便利性。把手内孔需预留手指通过空间，尤其在冬季佩戴薄手套或杯壁后续增加涂层厚度时，不能把握持间隙压得过小。杯口轴线与底部支撑面应保持垂直，底足平面需要具备足够的接触宽度，以保证在轻微倾斜桌面上仍能稳定放置。

　　结构细节上，杯壁厚度应沿高度方向保持基本均匀，口部可略厚以增强抗冲击能力，底部则根据材料工艺适当增加实体厚度，降低放置时的碰撞损伤。若用于金属板材成型，需要额外评估拉深圆角和脱模方向；若用于塑料注塑，应关注壁厚变化对冷却收缩的影响；若用于陶瓷或树脂样件，则要检查把手根部的支撑与烧结变形。整体造型没有复杂装配关系，重点在于曲面质量、人机握持和容器功能之间的协调。通过该模型可以练习回转体造型、扫描把手、实体抽壳、圆角融合以及壁厚检查等常用结构设计方法，也能直观理解日用品从外观曲面到可制造结构之间的转换要点。
