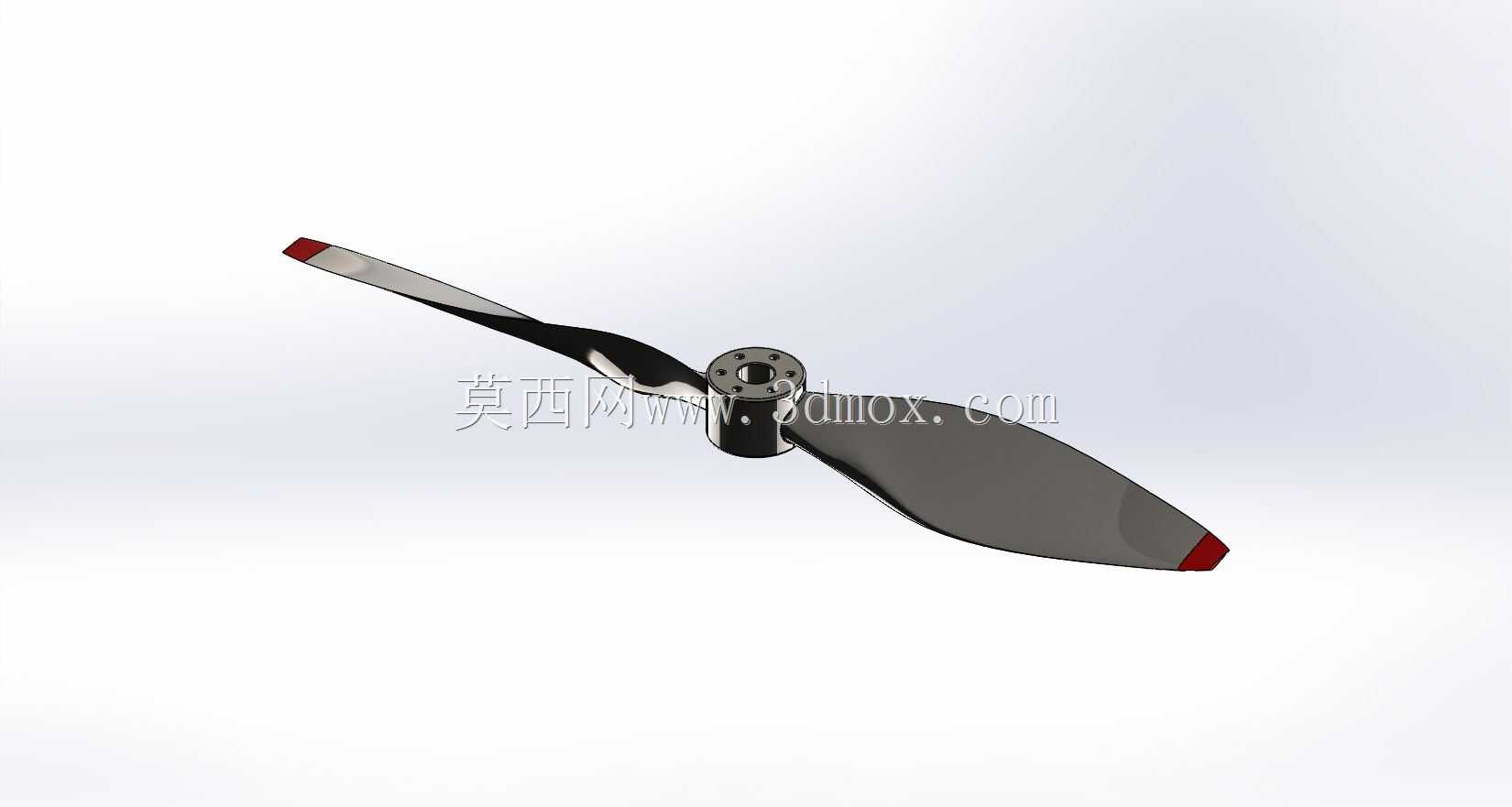

该结构围绕小型航空器或动力推进装置的气动输出需求展开,桨叶采用双叶对称布置形式,中心桨毂承担动力输入与叶片固定功能。从实际使用场景看,这类双叶螺旋桨可用于轻型无人机、实验飞行器、小型风动装置或教学验证平台,工作时由电机或发动机带动桨毂旋转,两片桨叶通过翼型曲面将旋转扭矩转化为轴向推力,推动设备前进或形成稳定气流。
桨叶外形并非简单平板,而是沿展向逐步变化宽度、厚度与扭转角度。靠近桨毂的区域弦长较短、结构厚度较大,主要承担离心载荷和弯矩传递;向叶尖延伸过程中,叶片逐渐展宽并形成平滑翼面,叶尖区域则收窄并带有明显端部轮廓。这样的处理兼顾了气动效率与结构强度:根部需要承受较高的拉力和弯曲力矩,截面不能过薄;外侧线速度更高,翼面形状对推力、噪声和气流分离更敏感,因此曲面过渡需要连续,避免局部突变造成涡流。
中心桨毂采用短圆柱式基体,上方设置法兰状安装面,周向分布多个安装孔。孔位用于与动力输出轴、夹紧座或转接盘连接,装配时可通过螺栓压紧实现周向固定。桨毂中间保留轴孔区域,便于与驱动轴对中;两侧桨叶与桨毂衔接处做了加宽过渡,使叶片载荷能够较均匀地传入中心体,减少根部应力集中。对于需要频繁拆装的试验平台,这种孔位布局也有利于保证重复安装时的相位一致性。
建模时应重点控制桨叶曲面的连续性和左右叶片的相位关系。双叶结构通常围绕旋转轴线呈近似一百八十度布置,两片叶的翼型方向、扭转趋势和安装角需要保持一致,否则旋转时容易产生不平衡力,引起振动。桨叶表面可按实体厚壁方式构建,前缘圆润、后缘相对较薄,以符合常规螺旋桨翼型截面特征。叶尖红色区域可作为端部标识或防护包覆理解,在模型中体现为独立外观区域,但结构上仍与叶片主体连续。
从安装边界看,设计校核需要同时关注旋转直径、桨毂高度、轴孔直径、螺栓孔分布圆以及叶片离地或离壳体的安全间隙。旋转直径决定整机所需空间,设备外壳、支架、护网或相邻部件不能进入桨叶扫掠范围;桨毂轴向高度会影响动力轴伸出长度和锁紧方式;安装孔分布则决定与标准电机座、发动机输出法兰或定制转接件的匹配性。若用于无人机,还需考虑桨叶与机臂、起落架之间的间隙;若用于固定设备,则要校核桨前进气和桨后排气空间,避免气流受到遮挡。
功能特性上,双叶方案结构简单、转动惯量相对可控,在小功率推进系统中响应较快,适合对重量和安装空间敏感的场合。桨叶的扭转角沿半径方向变化,使不同线速度区域的截面都能保持较合理的攻角,从而提高推力输出并降低无用阻力。桨毂多孔设计提高了连接可靠性,既能传递扭矩,也能抵抗旋转过程中的轴向拉力。对于结构设计人员,该类模型可用于气动外形讨论、干涉检查、装配关系验证、护罩尺寸确定以及动力系统匹配;对于三维建模学习者,则适合练习复杂翼型曲面、实体加厚、圆周阵列、孔位约束和旋转平衡检查等建模方法。
在工程落地时,还需结合材料和制造方式判断细节。若采用复合材料或塑料成型,叶片根部应保留足够铺层或壁厚;若采用金属加工,则桨毂与叶片连接区要关注疲劳寿命。模型中的曲面光顺程度会直接影响后续数控加工、模具分型或打印成型,因此叶身与桨毂之间不宜出现尖锐折边。整体结构以中心轴孔为装配基准,以两片桨叶为气动执行部分,以端面孔位为扭矩传递接口,形成了一个边界清晰、用途明确的推进部件。
