内螺纹手动直通球阀结构三维造型

项目分类:阀门 发布时间:2022-07-14 ID:680343
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型
  • 内螺纹手动直通球阀结构三维造型

  这套造型围绕民用与工业管路中最常见的两片式内螺纹球阀展开,核心是把现场安装、启闭操作和内部流道控制之间的关系还原清楚。阀体两端采用圆柱内螺纹接口,适合直接旋入带有外螺纹的钢管、镀锌管或配套接头,常见于给排水支管、压缩空气支路、暖通循环系统、小型设备水路以及实验台管路。它的作用不是调节流量,而是在全开或全关位置快速切断或导通介质,因此结构上优先保证流道通畅、密封可靠和操作省力。

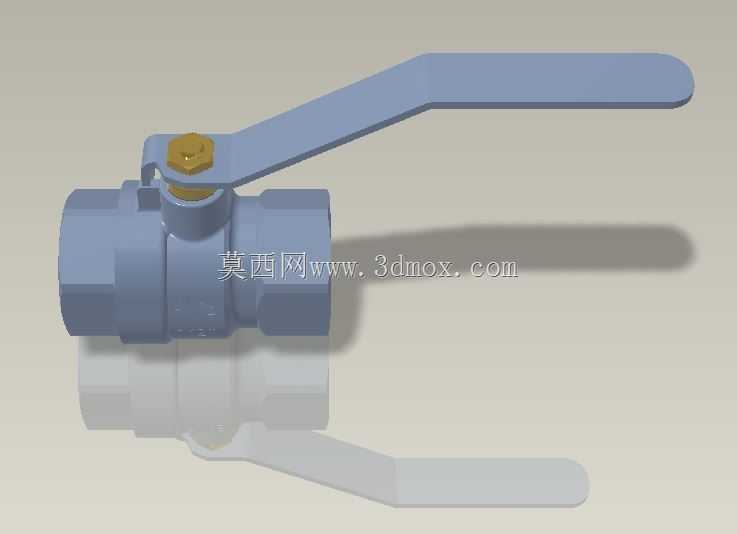

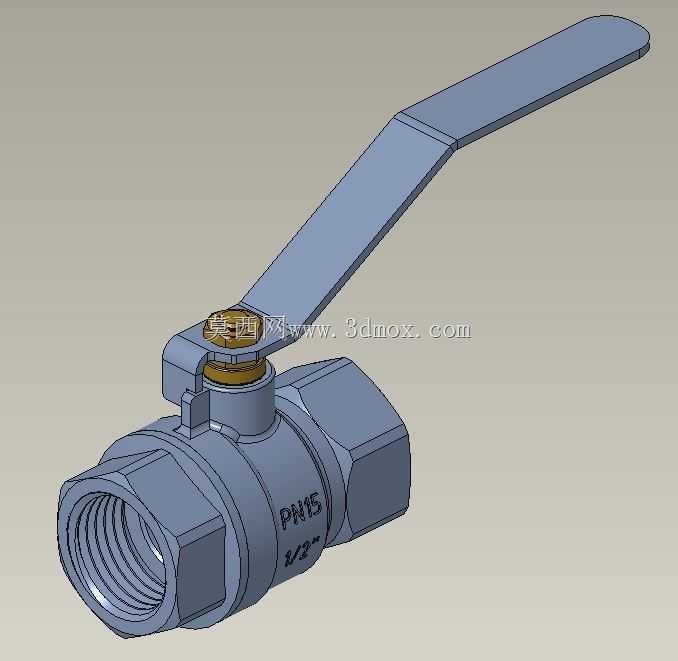

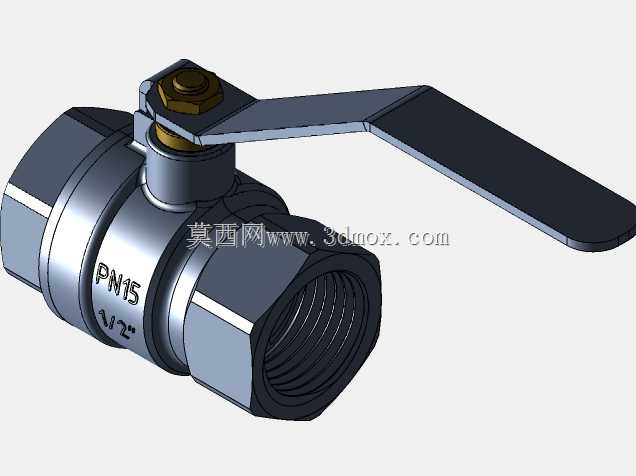

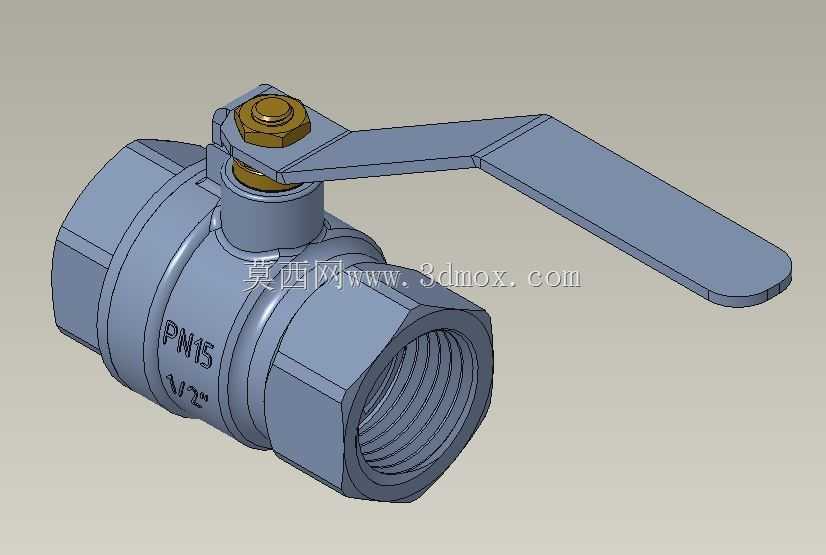

  从外观可以看到,阀体为近似对称的直通壳体,中部容纳球形关闭件,两端六角外形给管钳留出拧紧受力面。建模时不能只做光滑圆柱,因为六角面的宽度、倒角和端部螺纹入口直接影响装配空间。若阀体外形过大,管路密集处扳手无法摆动;若端部缺少退刀和导入锥,螺纹件旋合时容易偏斜。内螺纹区域需要表达牙型轮廓和有效旋合长度,便于检查接头拧入后是否会顶到内部球腔,也能判断密封带或厌氧胶所在的位置。

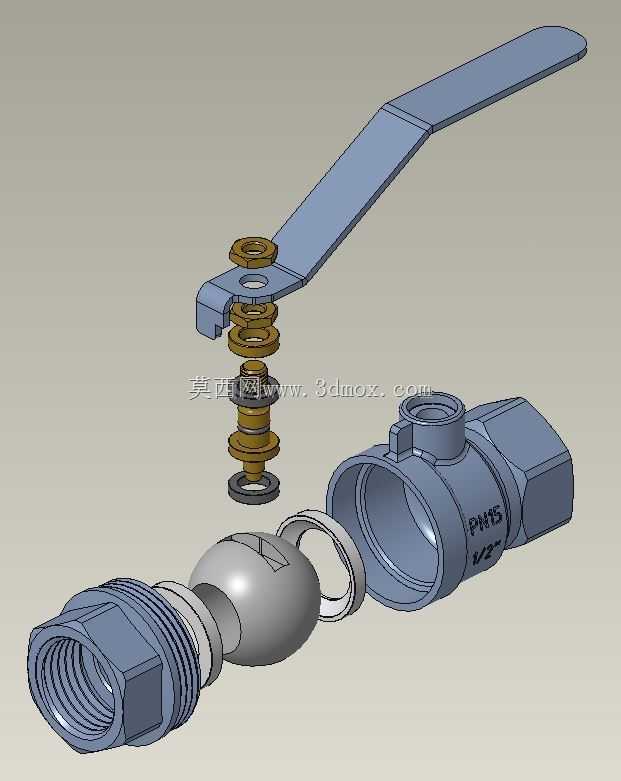

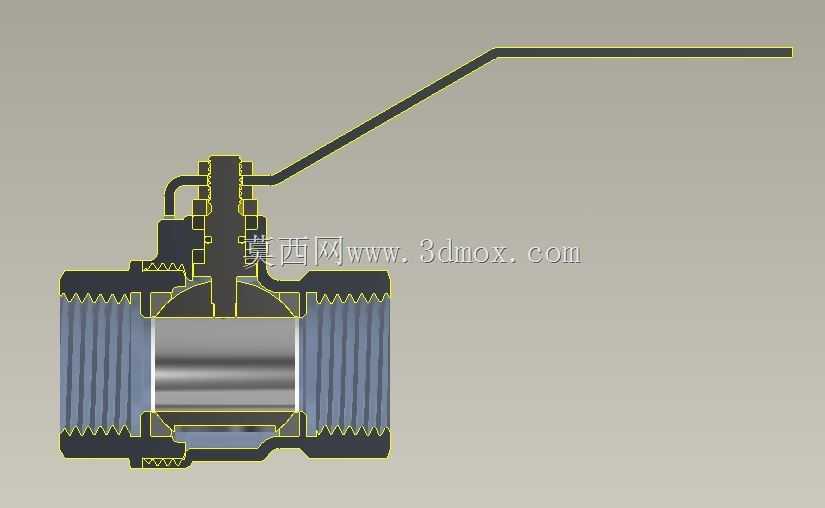

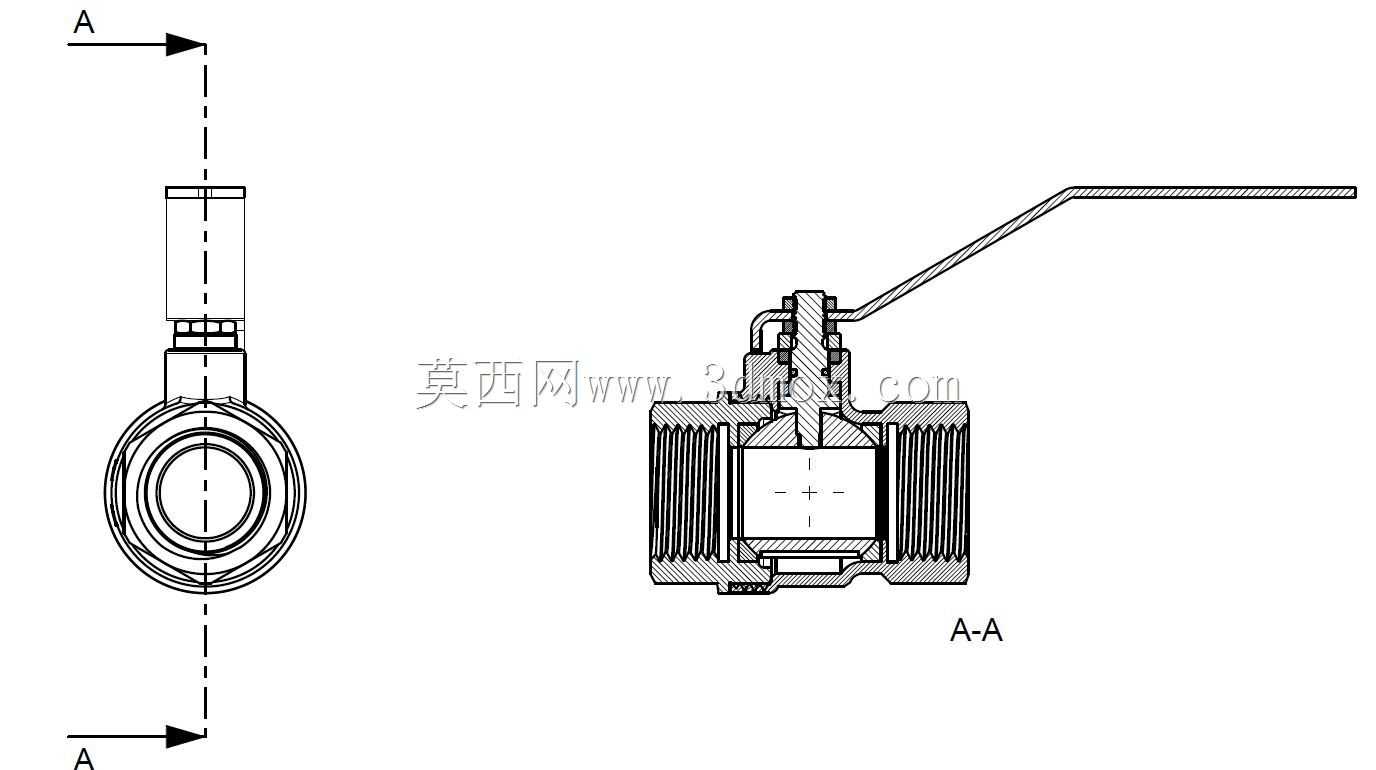

  球体位于阀体中心,通孔与管路轴线重合。全开状态下,孔道与两端接口基本对正,介质沿直线通过,压损较小;手柄旋转约九十度后,球孔转向垂直方向,球面压紧阀座形成截止。阀座通常采用具有弹性的密封材料,装配后通过预紧力补偿微小制造误差。模型中阀体中部的环形轮廓、端部压盖和连接关系,应能体现两片式阀体夹紧阀座的思路:一侧壳体承担主腔定位,另一侧通过螺纹或压紧结构把密封件和球体约束在中心,既保证球体能灵活转动,又不让轴向间隙过大导致内漏。

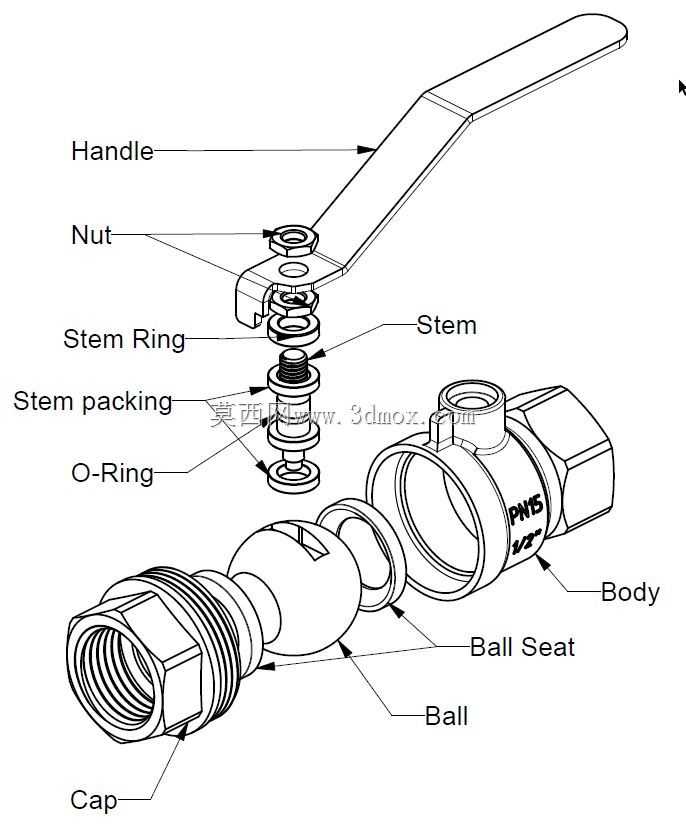

  上部阀杆从阀体顶部伸入,与球体上端的扁方或槽口配合,把手柄的扭转动作传递给球体。阀杆周围需要设置密封填料或密封圈,防止介质沿杆部外漏。顶部压紧螺母、垫圈和手柄的层次在造型中均有体现,这部分虽然尺寸不大,却决定了维修便利性。螺母不能与手柄旋转轨迹干涉,手柄平放时应明确指示开启方向,通常手柄与管路同向为开、横向为关。操作人员在狭窄设备旁不需要额外仪表,仅凭手柄角度就能判断阀门状态,这也是手动球阀在现场长期使用的重要原因。

  手柄采用扁平长杆形式,前端套在阀杆方头上,中部通过紧固件压紧。长力臂可以降低启闭所需力矩,但在布局时必须预留手部和工具空间。若阀门贴近墙面、机架或另一根管道,手柄可能无法完成九十度旋转,因此三维布置不能只核对阀体长度,还要把手柄扫掠范围纳入安装边界。对于并排安装的多路球阀,手柄高度和相邻中心距应错开,避免两个手柄互相碰撞。模型中手柄末端圆润、板身较薄,既减轻重量,也减少锐角对操作人员的划伤风险。

  外形尺寸方面,这类小口径球阀的关键边界包括两端螺纹规格、阀体总长、最大六角对边宽度、中心高度、阀杆顶部到手柄最高点的距离,以及手柄展开后的旋转半径。端面到球腔中心的距离影响管路下料尺寸;六角对边决定扳手规格;阀体中部鼓包直径决定保温层或护罩能否包覆;顶部高度决定阀门上方是否需要留维护空间。把这些特征建准确后,模型可以直接用于设备管线干涉检查、机柜背部水路布置、操作台支管排布和维修可达性评估。

  结构设计上,球阀追求的是短行程、快启闭和低流阻。与闸阀相比,它不需要多圈旋转,手柄动作干脆;与截止阀相比,直通流道对介质方向改变更小,不易在全开位置形成明显节流。但它不适合长时间处于半开状态节流,因为高速介质冲刷球孔和阀座会加剧密封面损伤。选型和建模时应结合公称压力、口径、介质温度和密封材料判断使用边界。外观上标注的压力等级和口径信息,也提示设计者该件属于标准管路元件,连接尺寸应与相应管螺纹体系保持一致。

  在三维工程应用中,这类模型的价值不只在于展示外观,还在于把阀门作为一个真实占位元件纳入整机管路。设计者可以围绕它布置接头、软管、管夹和支撑板,检查拆装时扳手是否进入、手柄是否被门板遮挡、螺纹端是否有足够旋合空间。对加工或装配人员来说,阀体、压盖、阀杆、手柄、紧固件之间的层级关系清楚后,也更容易理解密封位置和泄漏点。整体造型以中心线为基准,保证两端接口同轴、球孔与流道对齐、阀杆旋转轴垂直于管路轴线,这些基准关系正是球阀能够可靠启闭的基础。
