多工位人工协同产品装配生产线

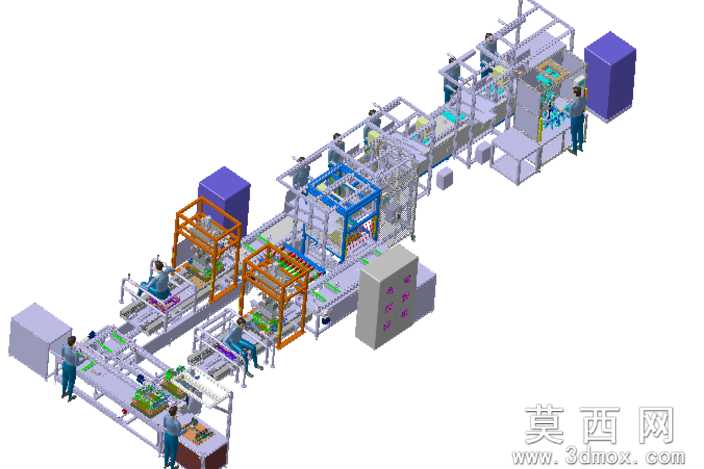

本模型为多工位人工协同装配生产线三维设计成果，采用三维建模软件完成全结构1:1比例搭建，完整还原产线从工件上料、多工序装配、工位流转到成品输出的全流程布局。建模过程中严格遵循工业产线设计规范，对每一段输送导轨、工位操作台面、防护框架、设备柜体、操作工位的人机尺寸都做了精准还原，所有零部件均按照实际工业装配逻辑完成约束配合，可实现完整的产线动作模拟演示。材质渲染阶段针对不同部件做了区分处理：铝型材输送支架采用哑光银灰色金属材质，工位防护栏采用醒目的橙色烤漆材质，设备电控柜采用浅灰色钣金材质，操作工位的工作台面采用耐磨防滑的深色复合板材材质，输送皮带采用深绿色防滑橡胶材质，不同材质的光影反射参数经过反复调试，整体渲染效果贴近真实车间产线的视觉质感，能够直观呈现产线的实际外观形态。结构设计上，整条产线采用直线型布局搭配分支工位拓展设计，沿主输送线依次排布上料工位、多个人工装配工位、自动检测工位、成品下料工位，每个操作工位预留了充足的人员操作空间，配套设置了物料暂存台、工具挂放区域，工位之间通过皮带输送机构实现工件托盘的自动流转，关键装配工位设置了定位夹紧机构，确保工件装配过程中的位置精度，电控柜体统一布置在产线侧方，便于后期线路排布与设备维护。设计思路围绕人机协同装配的核心需求展开，平衡自动化输送与人工操作的灵活性，既通过输送机构降低工件流转的人工搬运强度，又保留人工装配的适配性，可兼容多品类小批量产品的装配生产需求，产线的工位间距、操作高度均按照人体工程学参数设计，能够有效降低操作人员的长时间作业疲劳，整体结构模块化程度高，可根据实际生产需求增减装配工位，适配不同产品的装配工艺流程，为实体产线的搭建、布局优化、工序排布提供直观的三维参考依据，可用于产线方案评审、生产流程模拟、员工操作培训等多个场景。
