通讯设备配套卡扣环精密结构详图

　　这类环形卡扣件在通讯终端、便携数码设备的内部装配场景里使用频率极高，日常做结构堆叠时，它主要承担线束限位、小型辅件卡接、壳体局部扣合定位的作用，别看零件体量极小，在整机装配公差链里往往是容易被忽略却直接影响装配良率的环节。做这套结构设计时，首先要匹配对应安装位的边界空间，环形主体的内径要适配被卡接件的外径，预留合理的过盈量，过盈量太小装配后容易出现松脱晃动，设备在运输或者日常使用受振动时，卡扣会从定位槽里滑出，导致线束走位偏移、内部元件干涉；过盈量太大则会提升装配难度，手工压装时需要额外施加过大的力，甚至会刮伤被卡接的线材外绝缘层或者薄壁塑料壳体的安装柱。

　　从结构形态来看，开口环的设计是整个零件的核心，开口处预留的弹性变形间隙决定了卡扣的反复装拆寿命，环体的截面厚度需要结合选用的材料弹性模量反复校核，厚度过大环体刚性过强，装配时无法产生足够的弹性形变撑开卡入工位，强行压装很容易出现环体断裂；厚度过薄则环体自身刚性不足，卡入后无法提供持续的抱紧力，长期使用会出现塑性变形，锁紧力快速衰减。环体上预留的定位小凸点，对应壳体或者安装基座上的限位凹槽，装配完成后凸点卡入凹槽，能够避免卡扣在环形方向出现自由转动，保证配套的线束走向或者辅件位置始终符合设计预设的排布要求，不会在设备内部出现移位蹭到周边锐边的问题。

　　实际选型适配的时候，首先要确认安装工位的轴向与径向空间：径向方向要留出环体装配后变形的余量，不能让环体外圆和周边的电池、主板屏蔽罩等元件出现硬干涉，很多新手结构工程师在堆叠时只算零件的理论静态尺寸，没考虑卡扣压装过程中短暂撑开的形变尺寸，导致试装时卡扣撑开后直接顶到周边元件，刮破主板绝缘涂层引发短路风险。轴向方向则要确认卡接位的卡槽宽度，环体的轴向厚度要比卡槽宽度小0.05到0.1毫米，既可以避免装配后出现轴向窜动，也能抵消注塑或者冲压加工带来的尺寸公差波动，不会出现零件卡入后高低不平、顶起周边壳体盖板的问题。

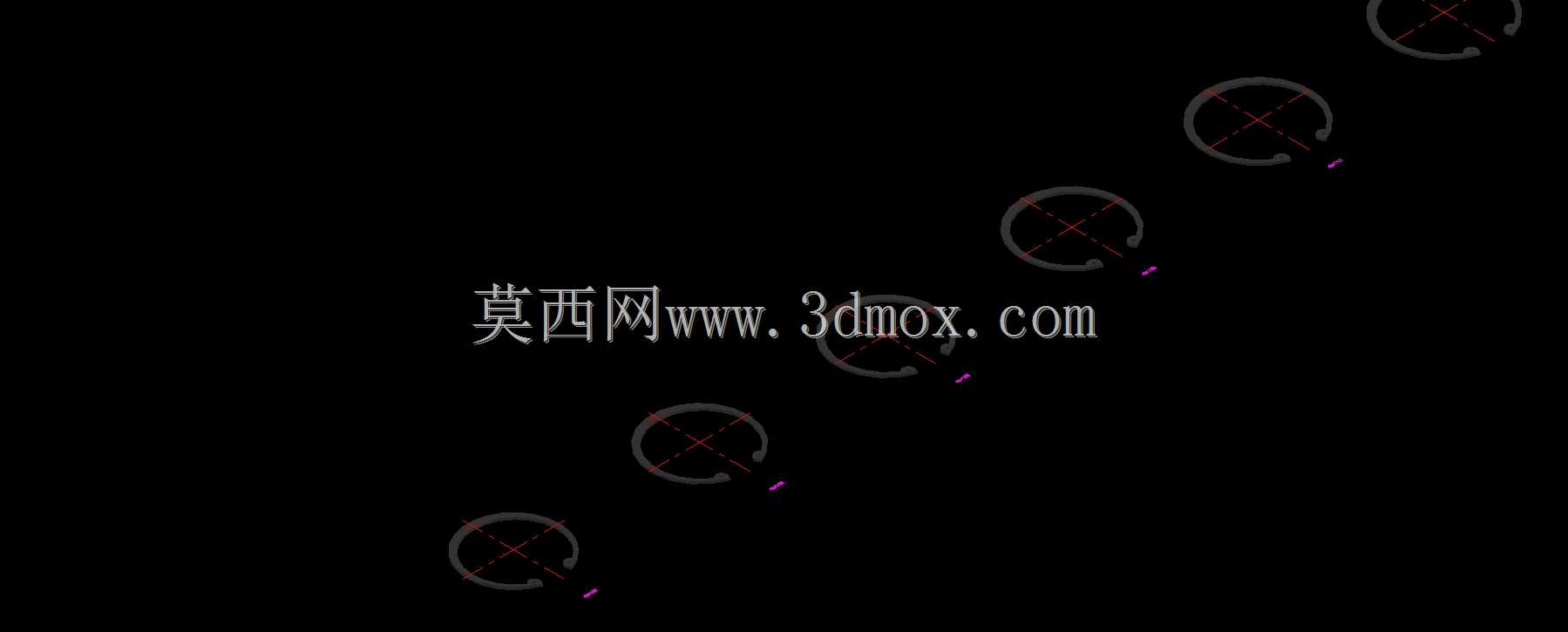

　　这套详图里完整呈现了环体的轮廓走向、开口处的收尾细节、定位凸点的位置与尺寸，加工时可以依据图纸标注的公差要求选择对应的工艺，如果是采用弹性金属板材冲压制作，要注意开口处的毛刺方向，毛刺必须朝向非配合面，避免装配时毛刺刮伤线材；如果是采用工程塑料注塑成型，要在环体的厚薄过渡位置做合理的圆角过渡，减少注塑过程中产生的内应力，避免零件脱模后出现应力开裂，长期在设备内部的温变环境下提前失效。在通讯产品的实际装配产线上，这类小卡扣往往是人工预装工位的常用件，结构设计时还要兼顾手工拿取的便利性，环体边缘不能出现过于尖锐的棱角，既可以提升装配工人的操作效率，也能避免划工伤手。不同批次的零件来料检验时，要重点抽检卡扣的抱紧力与反复开合次数，确保装入整机后，在设备全生命周期的振动、温变循环下，卡扣始终能保持可靠的定位效果，不会出现松脱失效。
