工业厂区水处理车间管线设备布局

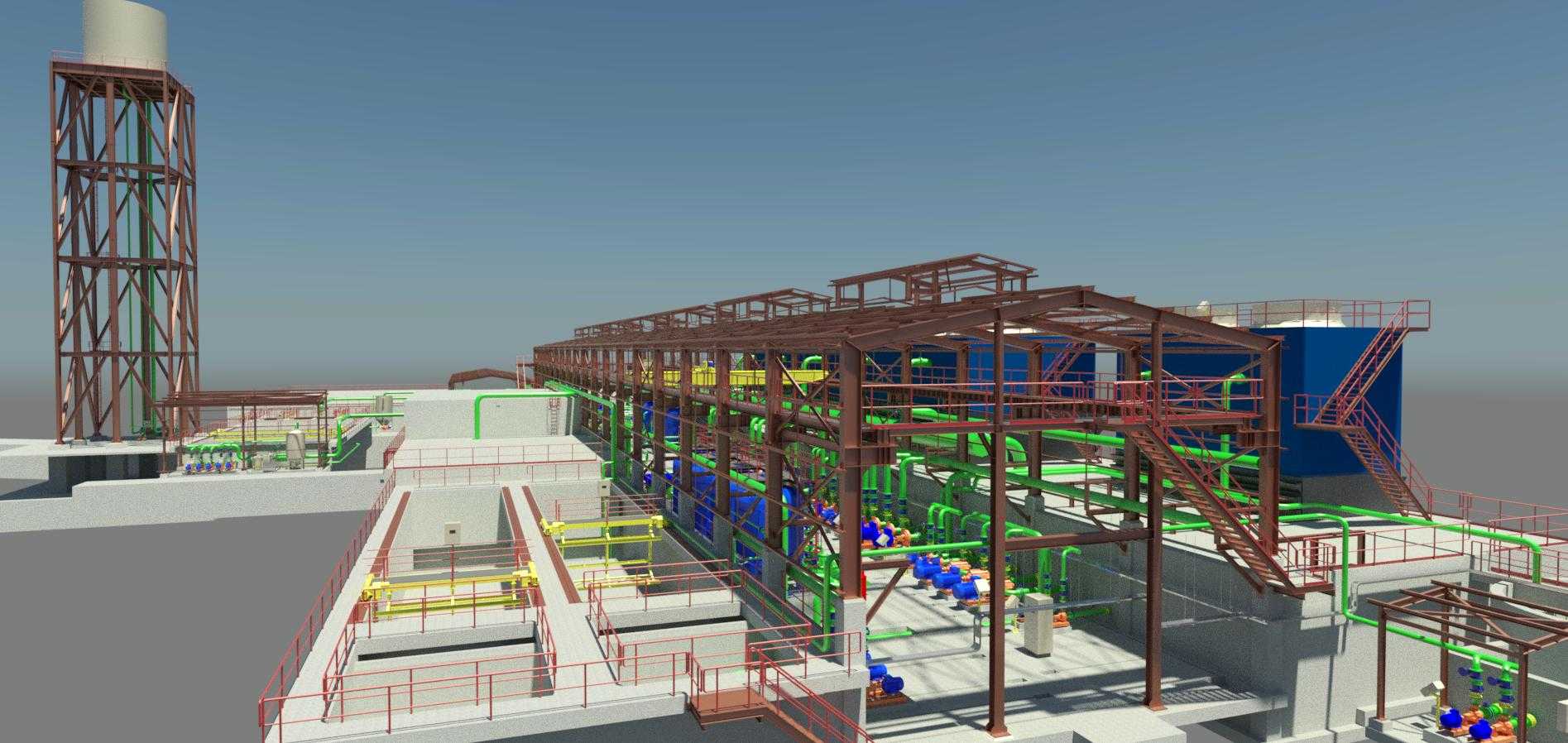

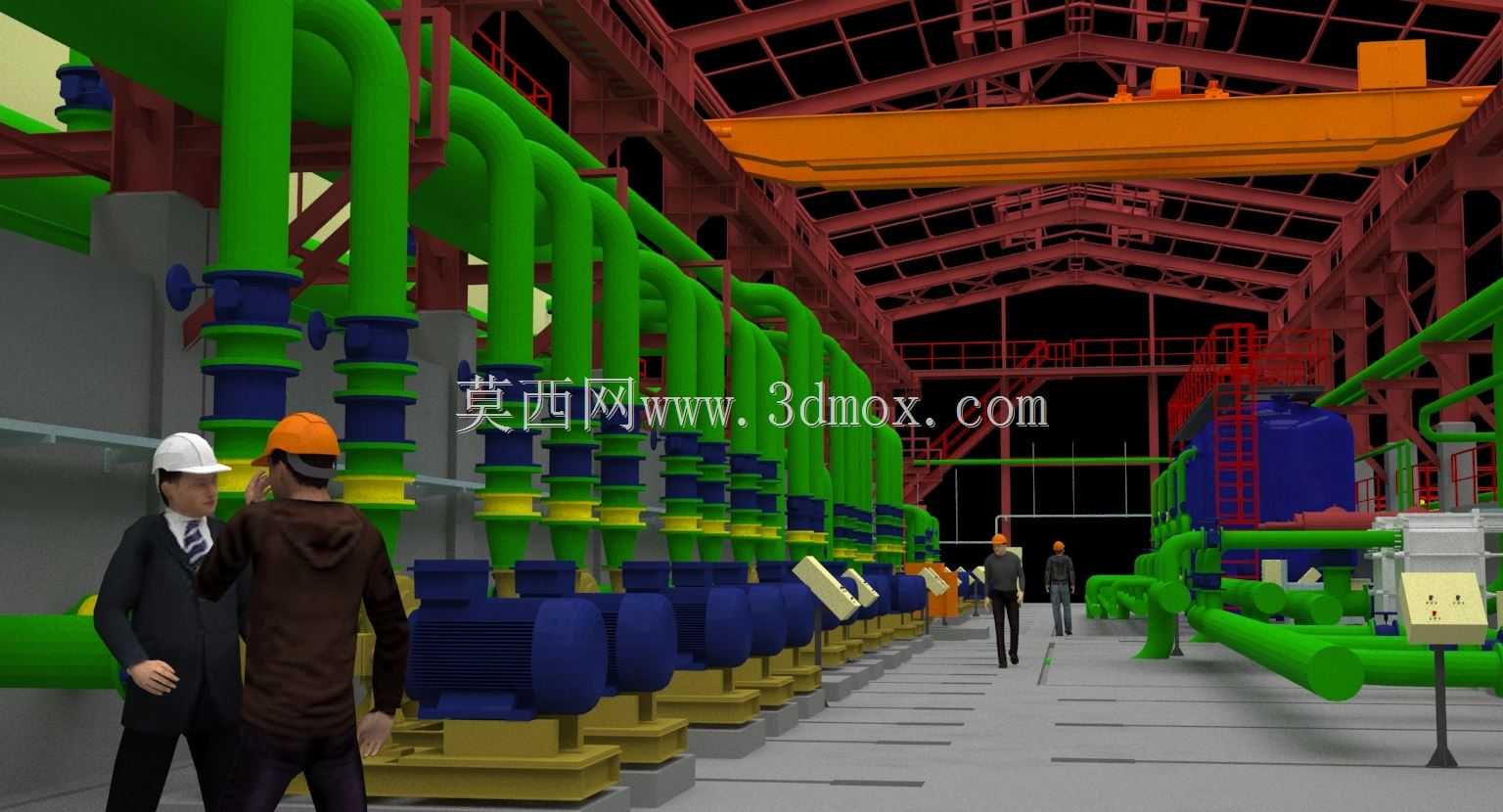

　　这套三维场景还原的是大型工业水处理车间内部的完整工艺布置，核心面向厂区循环水、生产废水或工艺给水处理工段的空间规划与设备协同设计。从画面可见，车间采用大跨度钢结构厂房形式，屋面为红色桁架式承重梁，顶部配置橙色桥式起重天车，天车沿厂房纵向通长铺设轨道，覆盖下方全部主设备区，主要用于水泵、电机、阀组及大型罐体的检修吊装，避免后期设备更换时受空间限制。

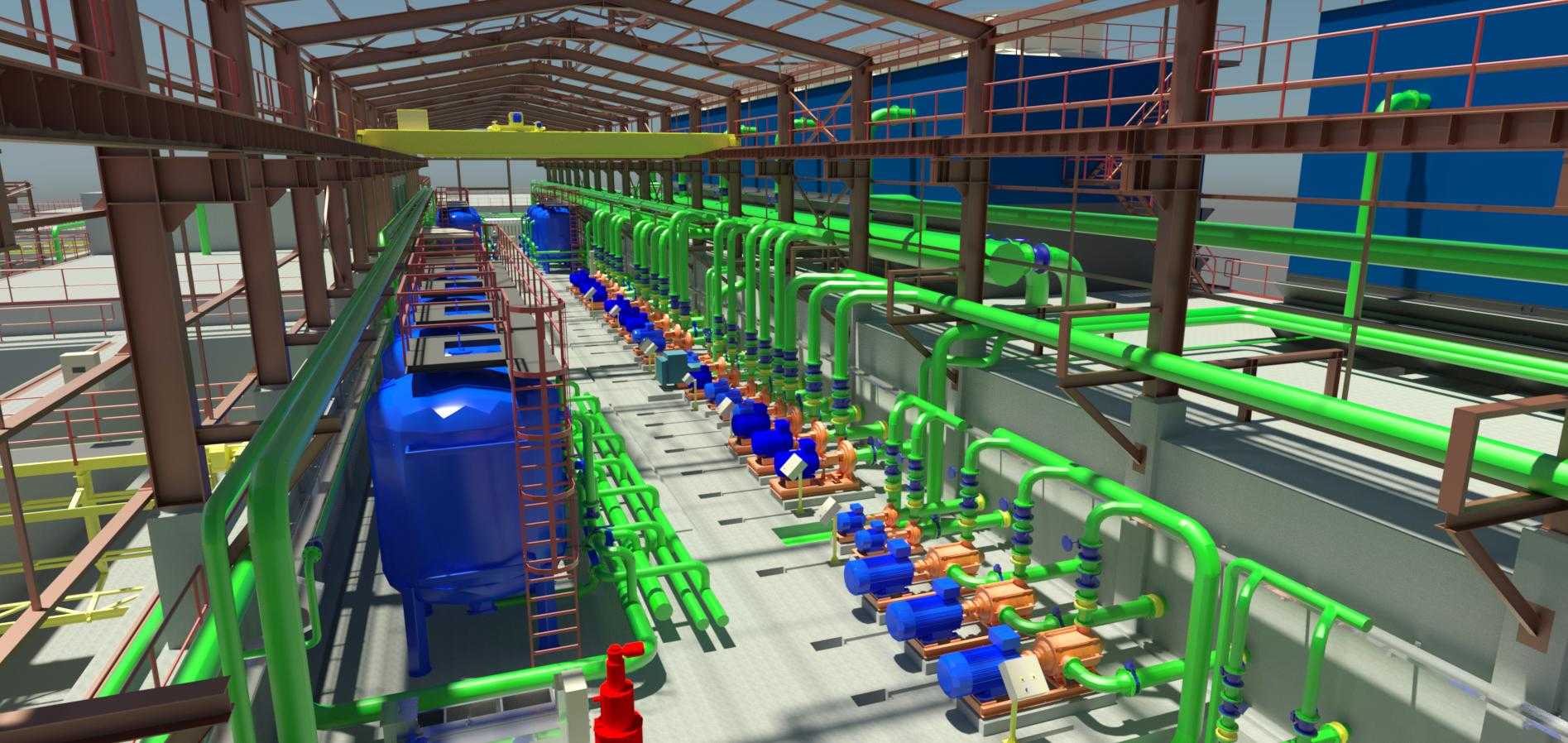

　　车间左侧成排布置水泵与驱动电机单元，蓝色电机下方设置混凝土或型钢基座，基座沿通道一字排开，形成规整的泵组阵列。每台泵进出口通过竖向绿色管道向上接入总管，管道在不同高度设置蓝色与黄色环段，分别对应法兰连接段、支撑定位段或介质流向标识段。竖向管路上密集布置弯头、三通、变径管和阀门，管路从泵出口抬升后汇入顶部水平母管，再沿厂房纵向输送至后续处理单元。这种成排架空敷设方式既减少了地面管沟开挖量，也为巡检人员留出宽敞的中央通道，通道地面采用分格混凝土地坪，可满足搬运小车和日常巡检通行。

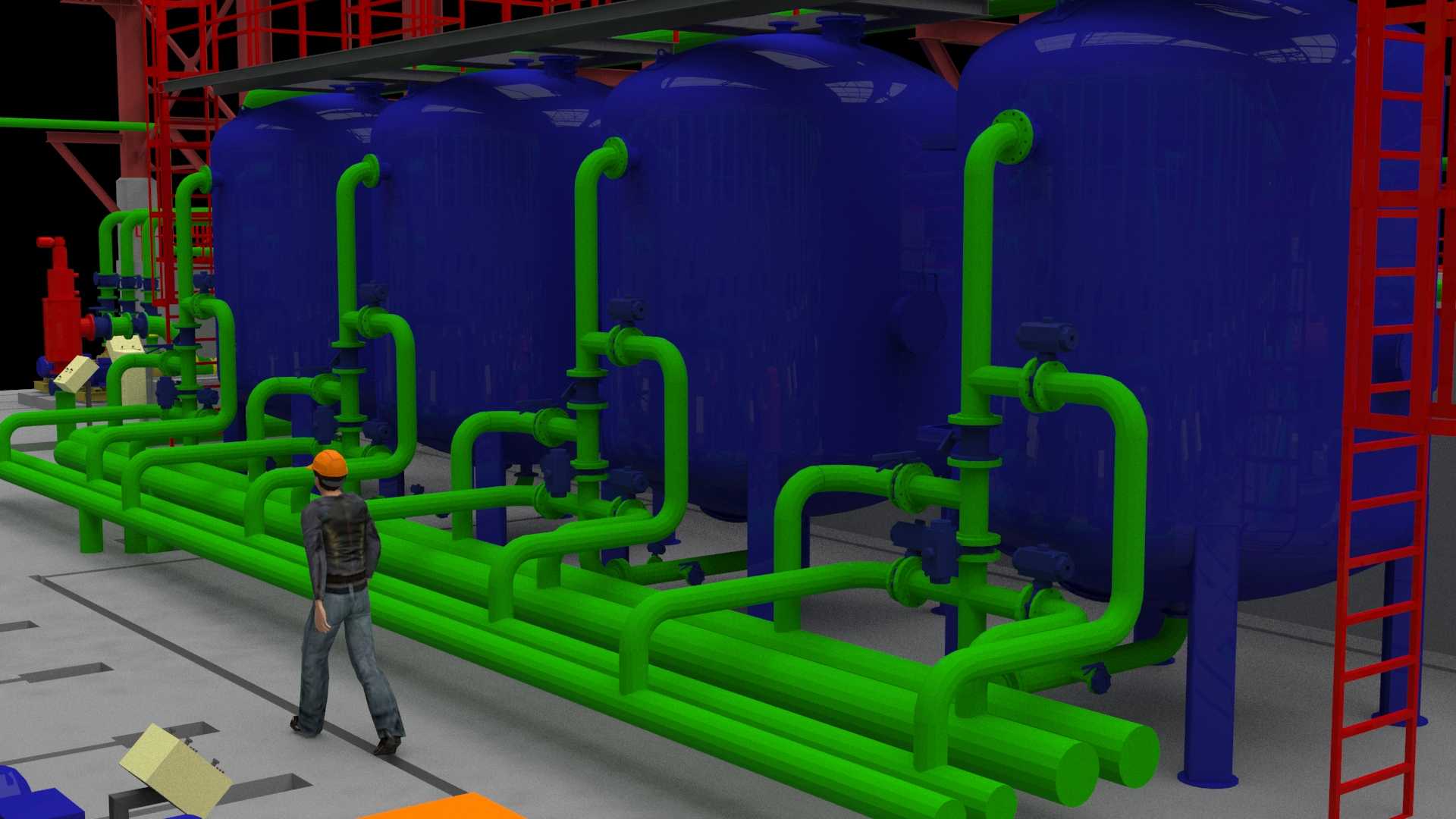

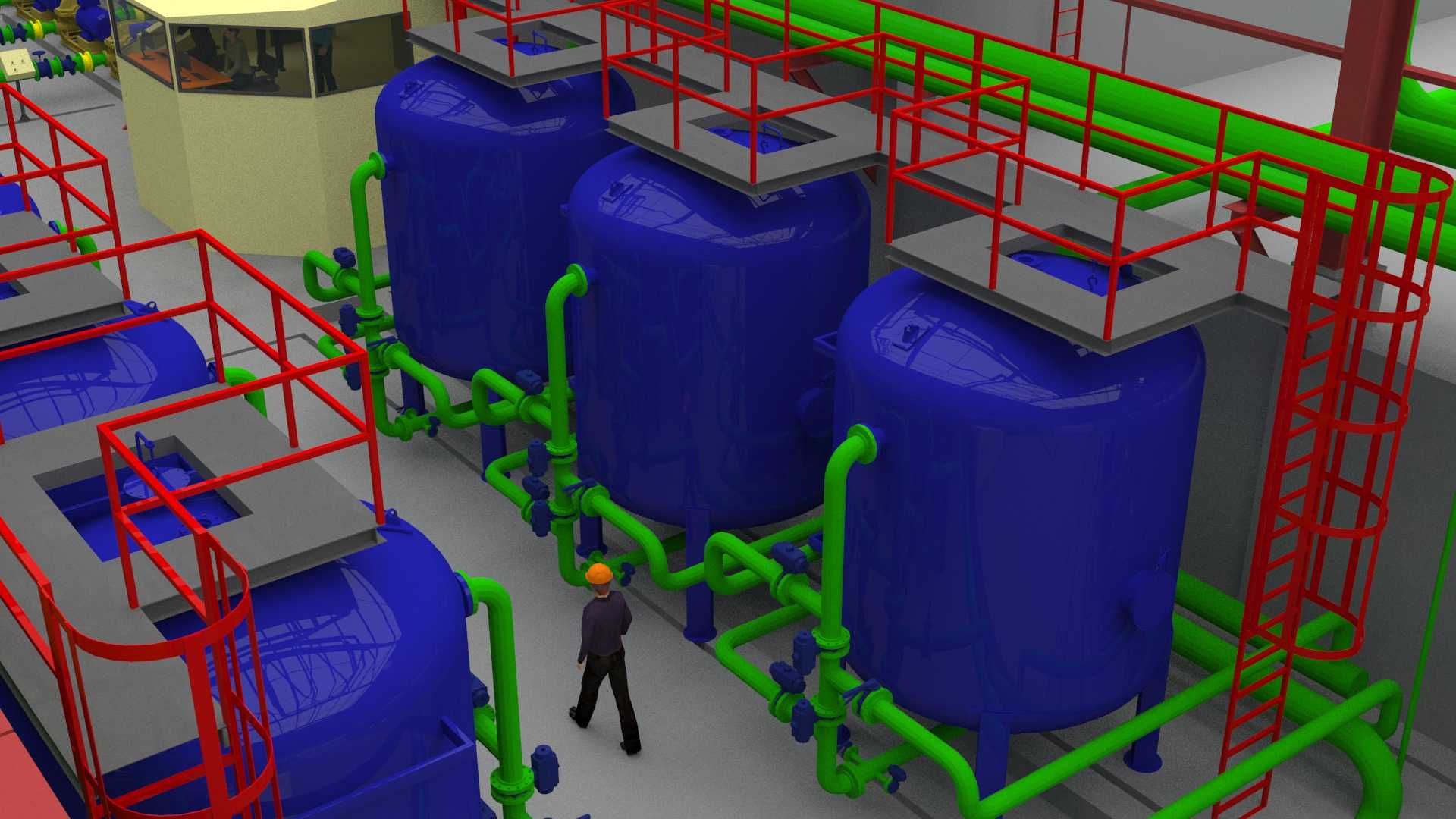

　　画面右侧布置大型蓝色罐体及配套处理设备，罐体周边设置红色检修钢梯与平台，便于操作人员到达罐顶仪表、人孔和阀组位置。罐体前后连接多根绿色工艺管道，管道在地面附近形成水平环路，承担进水、出水、反洗、回流或排污等不同介质输送任务。管道末端连接黄色控制箱与就地操作柜，柜旁布置支腿式仪表或取样装置，使现场操作点集中在设备外侧，减少人员进入管廊深处的频次。

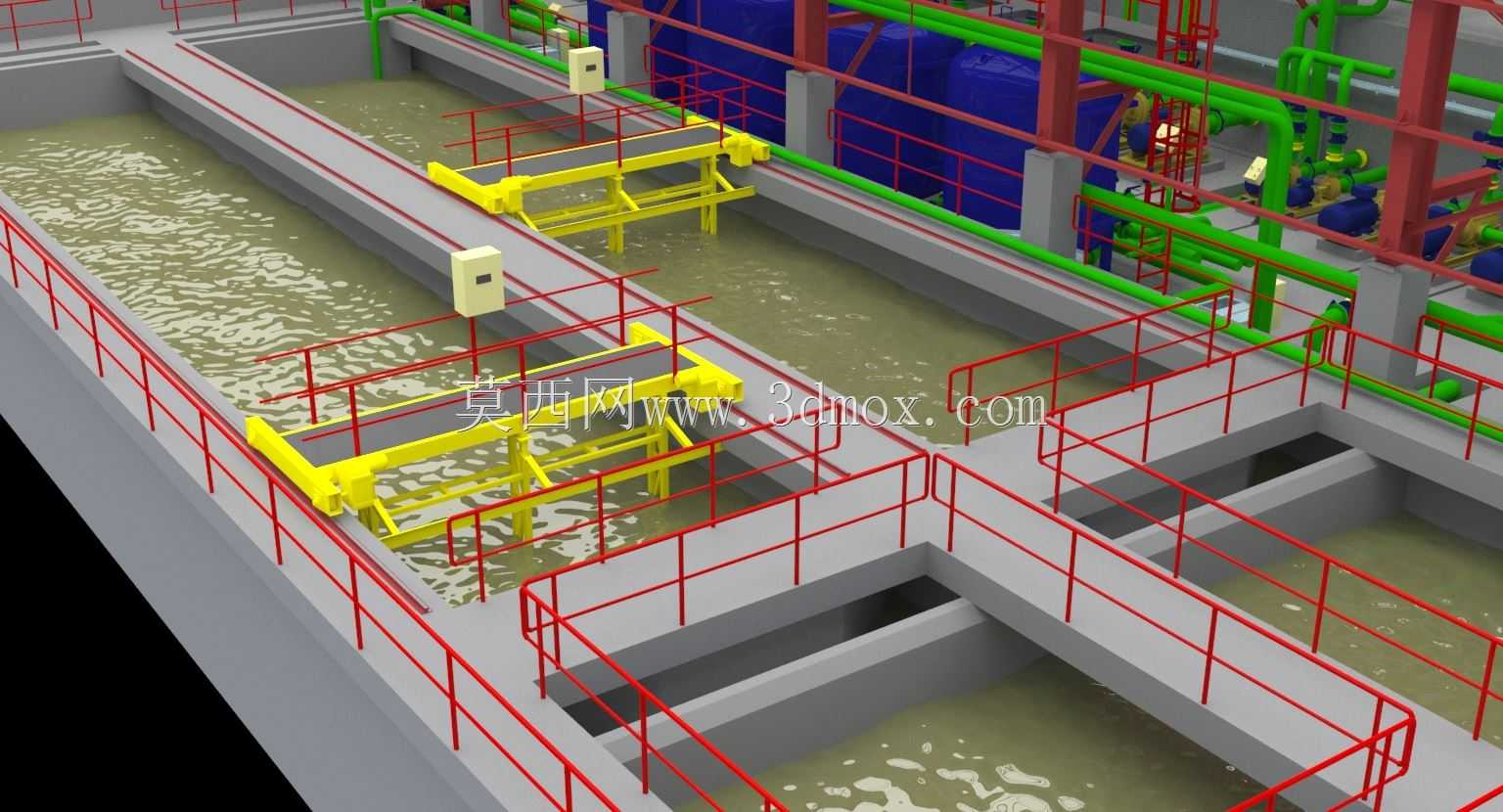

　　从设备用途看，泵组是整个水处理系统的动力核心，负责将原水提升、加压输送至过滤、反应或沉淀单元；架空母管则承担介质分配与汇集作用，通过阀门切换实现不同工况运行。罐体类设备可能用于过滤、缓冲、加药反应或储水，其接口位置、管口方位和检修距离在三维布置中均需与管线走向同步校核。

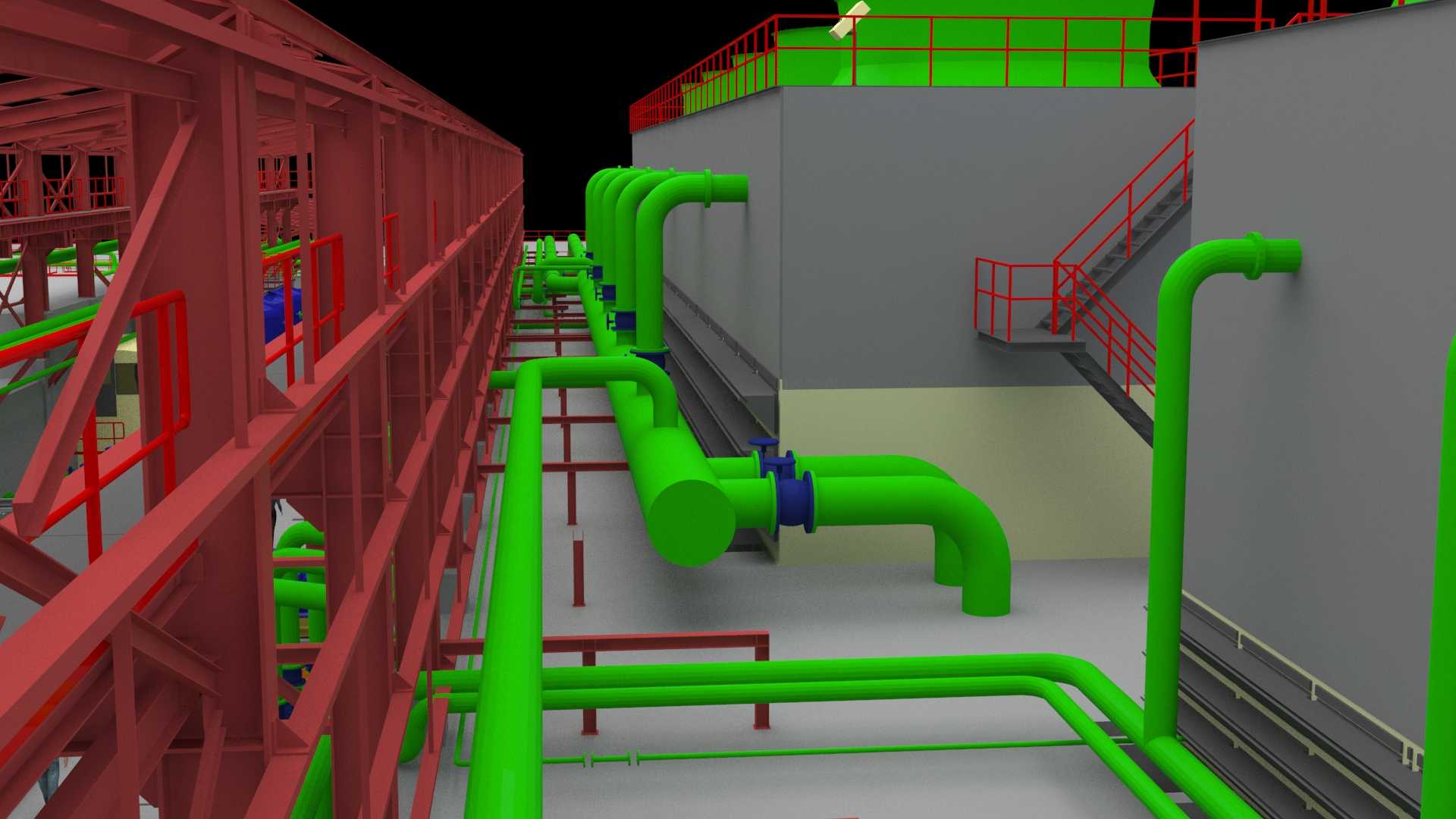

　　建模时首先要确定厂房柱距、跨度和屋架下弦高度，因为天车轨顶高度、管道最高点与屋面净距直接决定竖向安装边界。泵组基座需对齐成一条直线，电机与泵体之间保留联轴器检修空间，基座边缘至通道侧应留出拆卸、吊装和散热距离。竖向管道不宜紧贴柱面布置，法兰外侧要预留扳手操作空间；多层管道并行时，应按大管在下、小管在上、热介质与电缆分层避让的原则安排，同时保证管底净高满足人员通行。

　　中央通道两侧设备外形尺寸差异较大，泵组、罐体、控制箱和检修平台的轮廓都需要纳入碰撞检查范围。尤其顶部天车吊钩运行范围与管道最高点、罐顶平台栏杆之间，必须保留安全距离；吊物孔下方不应布置频繁操作的阀组。红色钢梯、平台和护栏围绕罐体设置，平台宽度、踏步高度及栏杆高度均按检修通行需求布置，使操作人员能够安全到达高位接口。

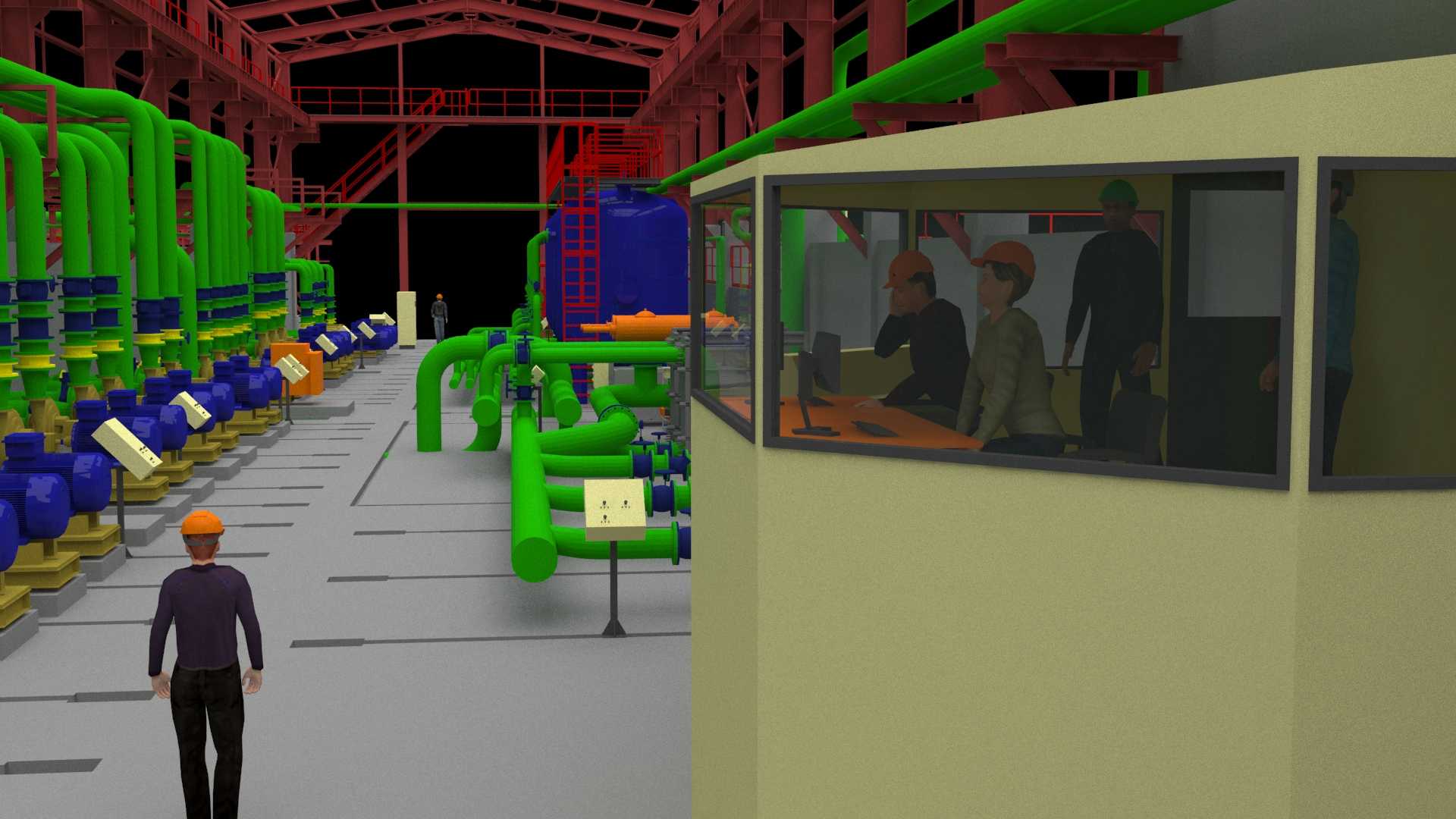

　　场景中加入人物比例后，可以直观判断管道直径、设备高度与厂房空间的关系。绿色管道采用统一材质配色，蓝色设备与红色钢结构形成明显视觉区分，便于在方案评审时快速识别工艺系统、土建结构和检修设施。整体布置强调设备成线、管道成排、通道贯通、吊装可达，既满足水处理工艺连续运行要求，也兼顾后期安装、维护和改造空间。
