立式便携供暖加热控制台结构设计

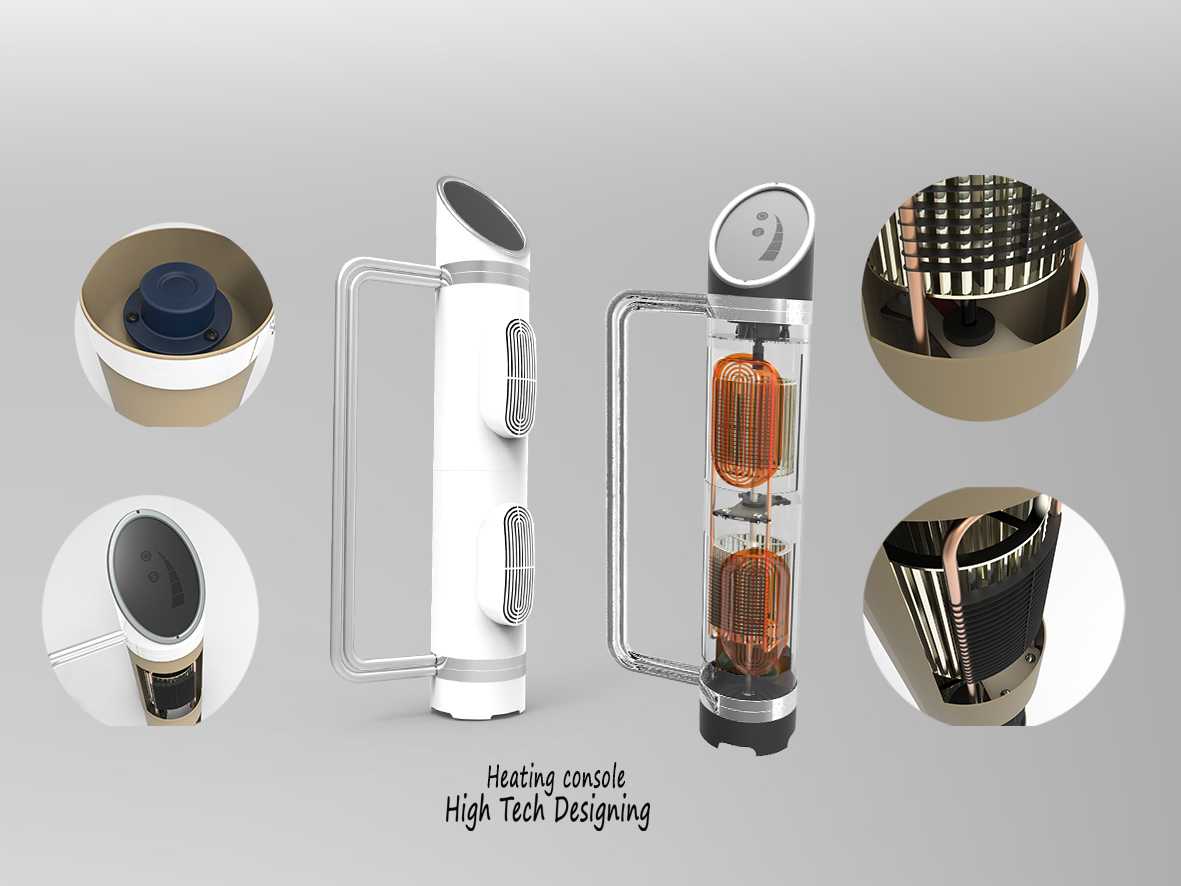

　　该套三维结构围绕局部供暖场景展开，设备采用细长立式筒体作为主体承载框架，整体形态接近可移动的小型加热控制台。筒体内部布置上下两组发热模块，模块外侧可见密集翅片式换热结构，气流经过发热体后被快速加热，再由筒身侧向出风区域向周围空间输送热风。与常见卧式暖风机相比，立式布置占用地面面积更小，适合工位旁、临时作业点、狭小居住空间或需要局部补热的区域使用。

　　从结构分层看，设备顶部设置圆形控制与显示端盖，端盖边缘采用深色包覆件，中部预留操作界面区域，可用于温度调节、档位切换、运行状态显示等功能布置。顶部壳体与主筒体之间通过过渡环连接，过渡环既承担外观分件作用，也为内部线束、控制板和传感器提供安装边界。底部同样设置深色端盖，端盖内可容纳支撑脚、进线位置、温控保护元件以及必要的配重空间，使设备在竖直放置时具备更稳定的重心。

　　透明筒体是该方案中较有辨识度的设计部分。外壳采用可视结构后，内部发热组件、支撑骨架和气流通道能够被直接观察，便于在方案评审阶段检查发热体间距、线束走向以及部件装配关系。工程实现时，透明段需要重点考虑材料耐温、热膨胀差异和表面防烫问题；若面向量产，可在透明罩内侧设置隔热风道，外侧保留防护间隙，避免用户接触高温区域。筒体两侧的金属质感提手沿竖向延伸，上端连接顶部附近，下端固定在底座区域，形成稳定的框架式握持结构。提手不仅方便搬运，也能在设备受到侧向触碰时起到一定防护作用。

　　发热腔体内部采用模块化堆叠思路。上下发热单元分别通过中心支架固定，支架与筒壁之间保留风道间隙，铜色翅片组件围绕发热体排列，以增大空气接触面积。翅片间距需要在换热效率与防尘堵塞之间取得平衡：间距过小，灰尘和纤维容易附着，长期运行后风量衰减明显；间距过大，则单位体积换热面积下降，升温能力受影响。模型中发热体与外壳之间设置了纵向支撑件，可用于约束滤芯状换热组件的径向位置，减少运输振动引起的偏移。

　　筒身正面布置两处长圆形出风栅格，栅格区域与内部风道对应。热风从侧面输出时，可避免直吹地面造成扬尘，也适合靠近人员活动区域进行定向送暖。出风栅格后方应预留风机、导风板或安全防护网的安装空间，栅格条的方向和密度会影响风阻、噪声与防护等级。对于供暖类设备，出风口还需要与高温部件保持安全距离，并在结构上防止异物伸入发热区。

　　从安装边界看，竖直筒体适合靠墙或工位侧边放置，外部提手增加了横向轮廓尺寸，因此在布置时不能只按筒体直径预留空间，还需考虑两侧提手外凸量、背部离墙距离以及顶部操作空间。底部支撑面应保持水平，设备周围不宜堆放易燃物。若用于固定场景，可在底座增加螺钉孔或防滑脚垫；若强调移动使用，则提手强度、底座抗翻倒能力和电源线收纳方式都需要纳入结构校核。

　　上端圆形局部结构显示，控制端盖内部设有凹陷安装位，可容纳旋钮、显示屏或触控面板。端盖与筒体的配合面需要考虑装配导向和止口定位，保证外壳拼缝均匀。下端局部结构中可见底座与内部骨架的连接关系，深色底座承担承托作用，内部支架将发热模块、风道和外壳串联起来。此类竖向设备在跌落或搬运时，底部往往首先承受冲击，因此底座与主骨架连接位应设置加强筋或缓冲结构。

　　设计思路上，该产品没有采用复杂的大型机柜形式，而是把控制、发热、风道、防护和搬运功能压缩到细长筒体内。透明展示段突出了高科技感，也让内部换热组件成为外观语言的一部分；白色外筒与深色端盖形成明显分区，金属提手强化了便携属性。对于结构设计人员，该模型可用于研究立式供暖设备的腔体布局、发热模块固定、热风通道组织、外壳分件以及人机搬运界面；对于设备选型人员，则可参考其小占地、可移动、局部供暖的布置方式，评估其在临时采暖、工位补热和紧凑型空间中的适用性。
