带齿轮端盖的螺纹转接传动构件

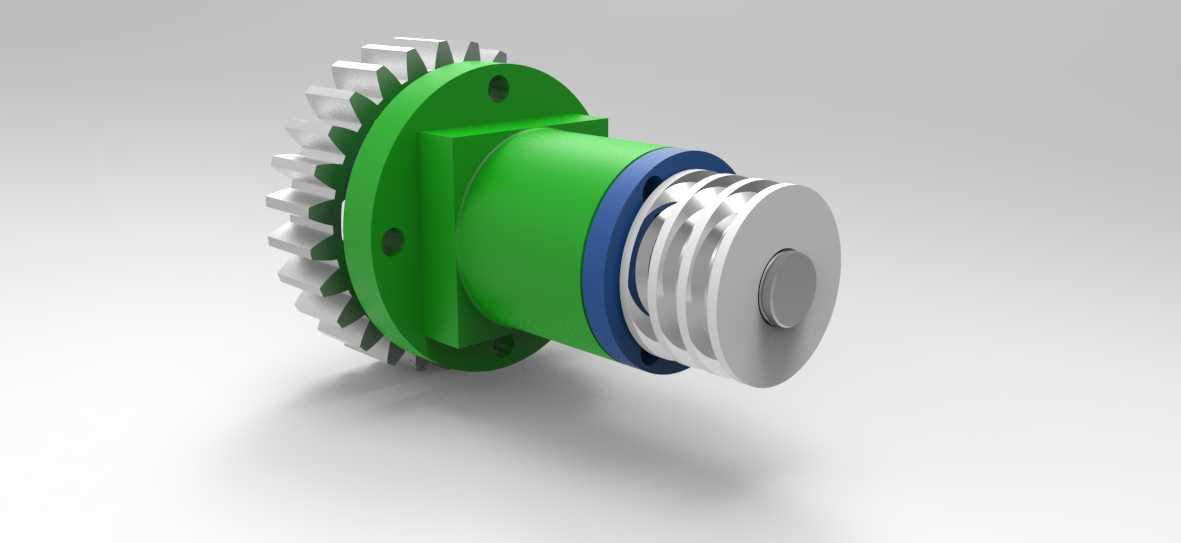

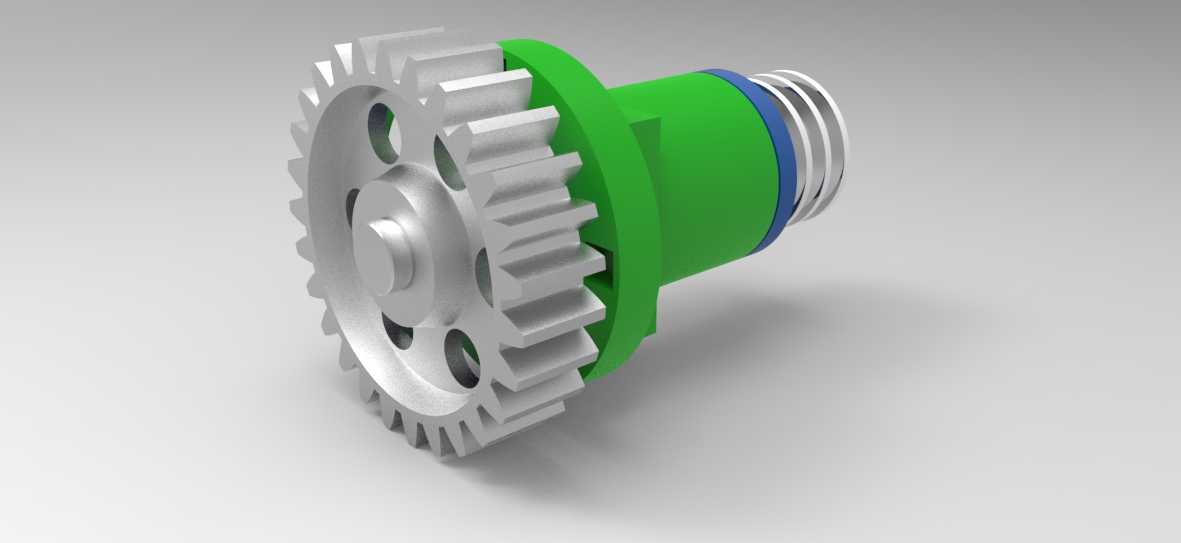

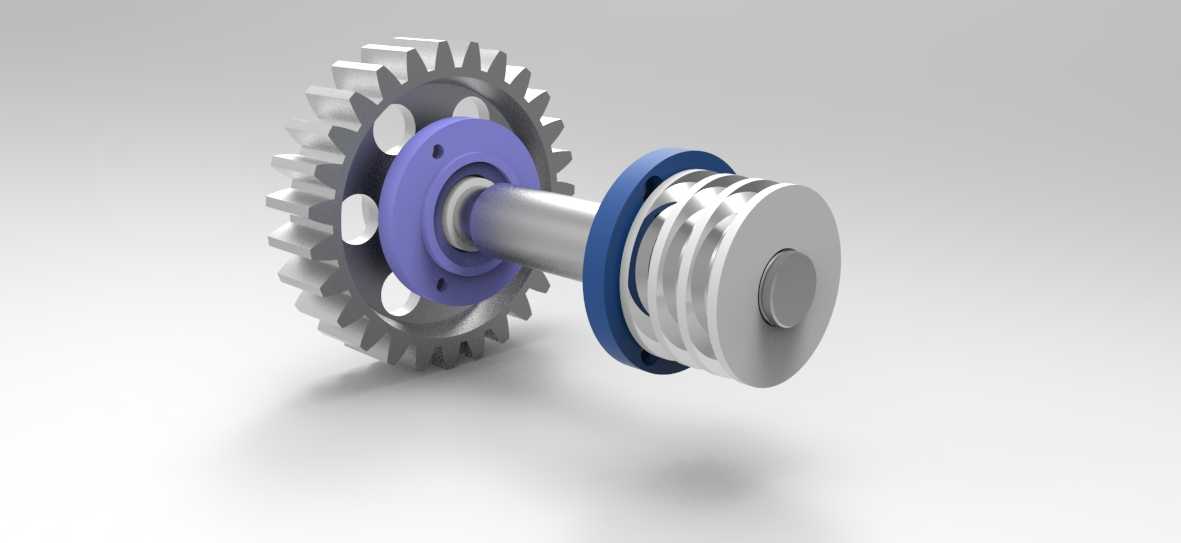

　　该构件属于动力传递与接口转接复合类机械零件，整体由左侧端面齿轮段、中部绿色安装基体、右侧外螺纹连接段及蓝色密封环四部分构成，在小型传动设备、便携动力机具、管路驱动单元中承担扭矩输出与接口适配的双重作用。端面齿轮采用直齿渐开线齿形，齿圈沿基体左侧外缘周向均布，齿根与齿轮轮毂一体成型，轮毂端面开设四个周向对称的减重通孔，既降低零件整体自重，又可作为装配时的对位卡口，配合工装销钉完成周向定位，避免齿轮与对接齿圈啮合时出现周向滑移。齿轮中心设置凸起定位轴台，装配时可嵌入对接部件的中心定位孔，保证齿轮啮合的同轴度，降低运转过程中的齿面偏载风险。

　　中部绿色安装基体为变径锥台结构，左端大直径法兰面与齿轮齿圈根部衔接，右端平滑收窄过渡至螺纹段，锥台外壁预留环形卡槽用于嵌装蓝色橡胶密封环，密封环截面为圆形，装配后被压紧在基体锥面与对接安装腔内壁之间，阻断外部粉尘、水汽进入啮合腔与螺纹连接区域，适配户外作业机具、有喷淋工况的加工设备的防护需求。基体内部为贯通空腔，可穿设传动轴或输送介质，兼顾传动与通流两种使用场景：作为传动件使用时，空腔内可装入芯轴，通过键连接将齿轮输入的扭矩传递至右端外接部件；作为管路转接件使用时，空腔作为介质流道，右端螺纹对接管路接头，左端齿轮可与驱动齿盘啮合，带动转接件同步转动实现管路旋转对接。

　　右侧外螺纹段采用标准公制细牙螺纹，螺纹牙型精度满足中等装配精度要求，螺纹根部设置退刀槽，方便车削加工时刀具退刀，同时预留密封填料的装填空间，螺纹段末端做倒角处理，引导对接螺母或内螺纹接头快速旋入，避免首牙螺纹磕碰损伤。零件各段衔接处均设置圆角过渡，消除应力集中点，在齿轮承受交变啮合扭矩、螺纹段承受轴向拉压载荷时，避免衔接位置出现疲劳断裂。

　　从安装边界来看，齿轮齿顶圆为零件最大外径，装配时需保证齿顶圆与周边壳体的径向间隙不小于齿顶圆直径的百分之一，防止运转过程中齿顶与壳体发生刮擦；中部基体的轴向长度决定了零件嵌入安装腔的深度，密封环卡槽的轴向位置需与安装腔的密封面对齐，压缩量控制在密封环截面直径的百分之十五至百分之三十之间，压缩量过小会出现密封渗漏，压缩量过大则会增大零件转动阻力，加速密封环磨损。右端螺纹段的有效旋合长度不小于螺纹公称直径的一点二倍，保证连接强度，承受轴向载荷时不会出现螺纹脱扣。

　　设计过程中首先根据对接部件的传动扭矩确定齿轮模数与齿宽，齿宽取值为模数的八至十倍，保证齿面接触强度，同时避免齿宽过大导致啮合时出现偏载；减重孔的孔径与数量根据轮毂受力情况校核，孔边与齿根、中心轴台的壁厚不小于模数的一点五倍，防止轮毂受扭时出现变形。密封环的选型根据工作介质与工况温度确定，常规工况采用丁腈橡胶材质，高温工况可更换为氟橡胶，卡槽尺寸与密封环规格匹配，保证装拆时密封环不会脱出。螺纹段的公差带采用中等精度配合，既保证装拆便捷，又避免配合间隙过大导致同轴度超差。

　　该零件的典型应用场景包括小型手持打磨设备的输出轴转接、农业小型机具的动力输出接头、旋转喷淋管路的转动转接座，在这些场景中，齿轮端接收驱动端的旋转动力，通过中部基体传递扭矩，右端螺纹连接工作头或管路，密封环同时实现转动部位的防尘防水，一体化结构减少了 separate 连接件的数量，降低装配复杂度，相比分体式齿轮加转接接头的组合方案，同轴度更容易保证，运转时的振动与噪声更低。建模过程中需重点保证渐开线齿形的准确生成，齿根圆角与基体的衔接顺滑，螺纹采用标准牙型扫描生成，密封环卡槽的尺寸与选用的标准密封圈规格对应，装配时各配合面的公差标注清晰，方便后续加工与选型适配。
