棘轮式弹性排挡锁止限位机构

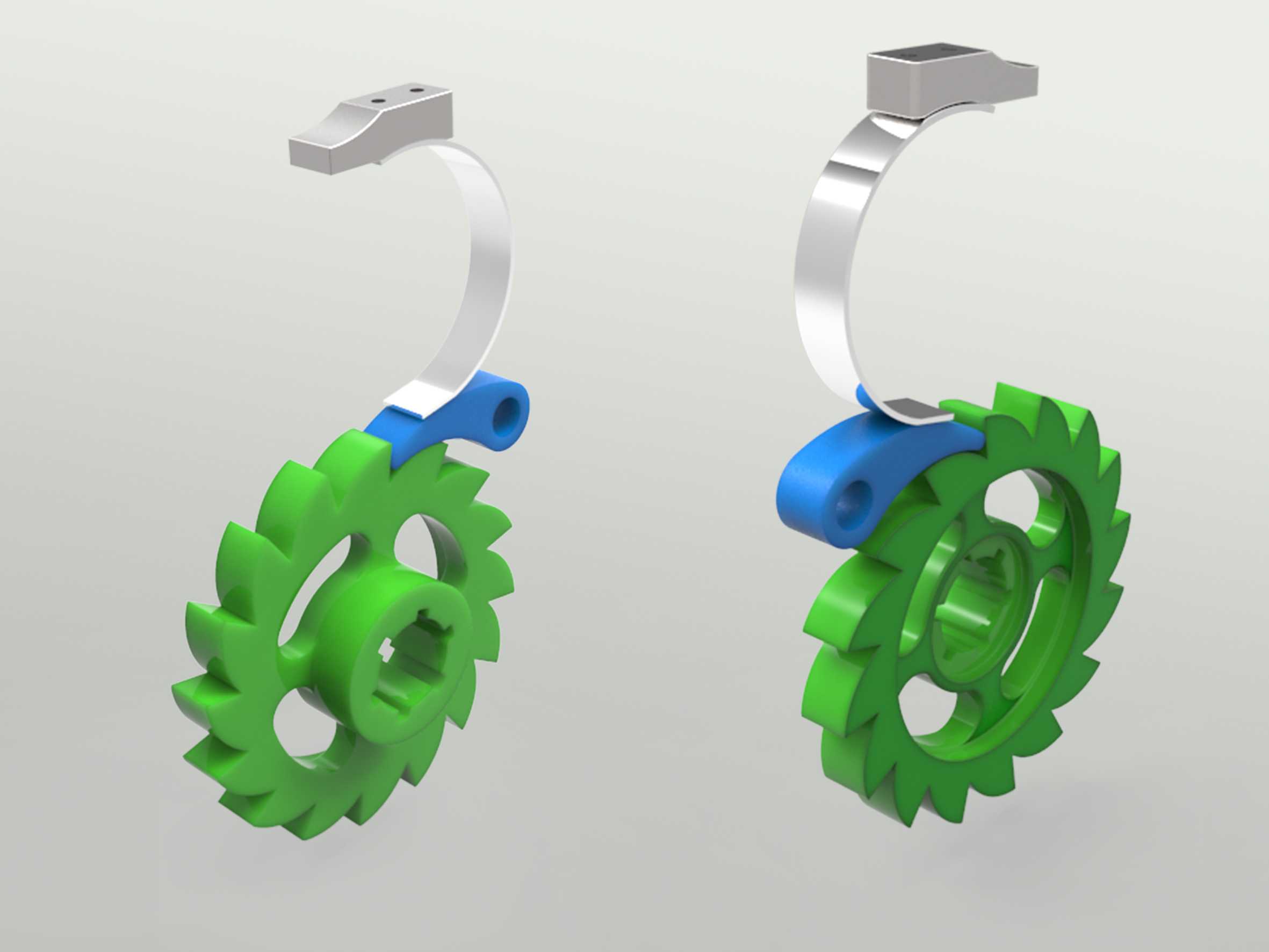

　　这套棘轮式弹性排挡锁止限位机构，核心由带单向棘齿的绿色棘轮盘、蓝色摆动棘爪、银色弹性弧形钢带以及顶部固定座组成，属于典型的单向步进锁止类机械结构，在手动操纵档位切换、小型工装分度定位、便携通讯设备卡扣档位调节、消费类产品档位限位场景中应用十分广泛。

　　从实际使用逻辑来看，绿色棘轮盘外缘均匀加工出同向倾斜的棘齿，中心预留异形轴安装孔与减重镂空区域，工作时棘轮盘随操纵转轴同步转动；蓝色棘爪通过端部铰接孔安装在固定机架侧，弹性弧形钢带始终向棘爪施加压紧力，让棘爪头部持续贴合棘轮齿面：当棘轮沿档位前进方向转动时，棘齿斜面会推开棘爪，钢带产生弹性弯曲让位，每转过一个齿距就对应一个明确的档位卡位；当棘轮存在反向回转趋势时，棘爪直面会牢牢卡入棘齿槽内，完全锁止反转自由度，实现排挡操作后位置自动保持，不会因为振动、外力误碰出现档位滑脱、回退的问题。

　　结构设计层面，棘轮盘采用盘式布局而非传统小直径棘轮，一方面增大了棘齿啮合半径，同等锁止扭矩下棘爪与齿面的接触应力更低，耐磨寿命更长；另一方面盘体上开设的多处弧形镂空，既减轻了转动件的整体惯量，换挡拨动时手感更轻快，也预留了装配时的避让空间，避免和周边操纵连杆发生运动干涉。蓝色棘爪做成短摆臂结构，铰接孔位于臂体末端，压合接触段做了圆弧过渡，和弹性钢带的搭接位置设置了定位凸台，钢带推送力可以垂直作用在棘爪受力面上，不会出现偏载翘曲、棘爪脱开的失效情况。

　　银色弹性钢带采用大曲率C型弯弧造型，一端卡接在顶部灰色固定座的卡槽内，另一端压抵在棘爪背部，这种悬臂弹性压持的方案，相比加装圆柱扭簧的结构，省去了弹簧安装座、销轴定位的额外零件，整体装配厚度更薄，特别适合手持设备、小型操纵台这类安装空间局促的场景。顶部固定座做成带安装孔的块状结构，两个沉孔可以直接穿螺钉固定在设备壳体内壁，钢带端部嵌入座体的通槽后折弯限位，不需要额外焊接或者粘接，装配工序简单，后期维护时拆开固定座即可更换弹性钢带。

　　安装边界方面，整套机构的运动包络以棘轮中心转轴为基准，棘轮盘外径为整个结构的最大回转尺寸，设计周边壳体时需要在棘轮外缘预留出不小于齿高的径向间隙，防止转动时齿面刮蹭内壁；棘爪的摆动行程仅为一个齿深的距离，摆臂两侧预留少量侧向间隙即可，不需要过大的活动空间；弹性钢带的弯曲变形量随棘爪抬起高度变化，设计时要保证钢带最小弯曲半径大于材料允许的极限弯折半径，避免反复换挡后钢带出现塑性变形、压持力衰减。中心异形轴孔和操纵轴采用型面配合，不需要额外加装键销，转轴转动时可以直接带动棘轮同步旋转，装配时将棘轮压装到轴位后，再依次装入棘爪销轴、弹性钢带与顶部固定座，所有零件都可以从单侧完成装配，适配自动化产线的快速组装需求。

　　这类结构在实际工况中，不需要额外的操作解锁件即可完成单向步进锁止，如果需要双向调整档位，只需在棘爪侧加装一个小的拨杆，手动抬起棘爪脱离齿面即可反转棘轮，拓展使用场景非常灵活。
