格兰富CRN立式多级离心泵结构设计

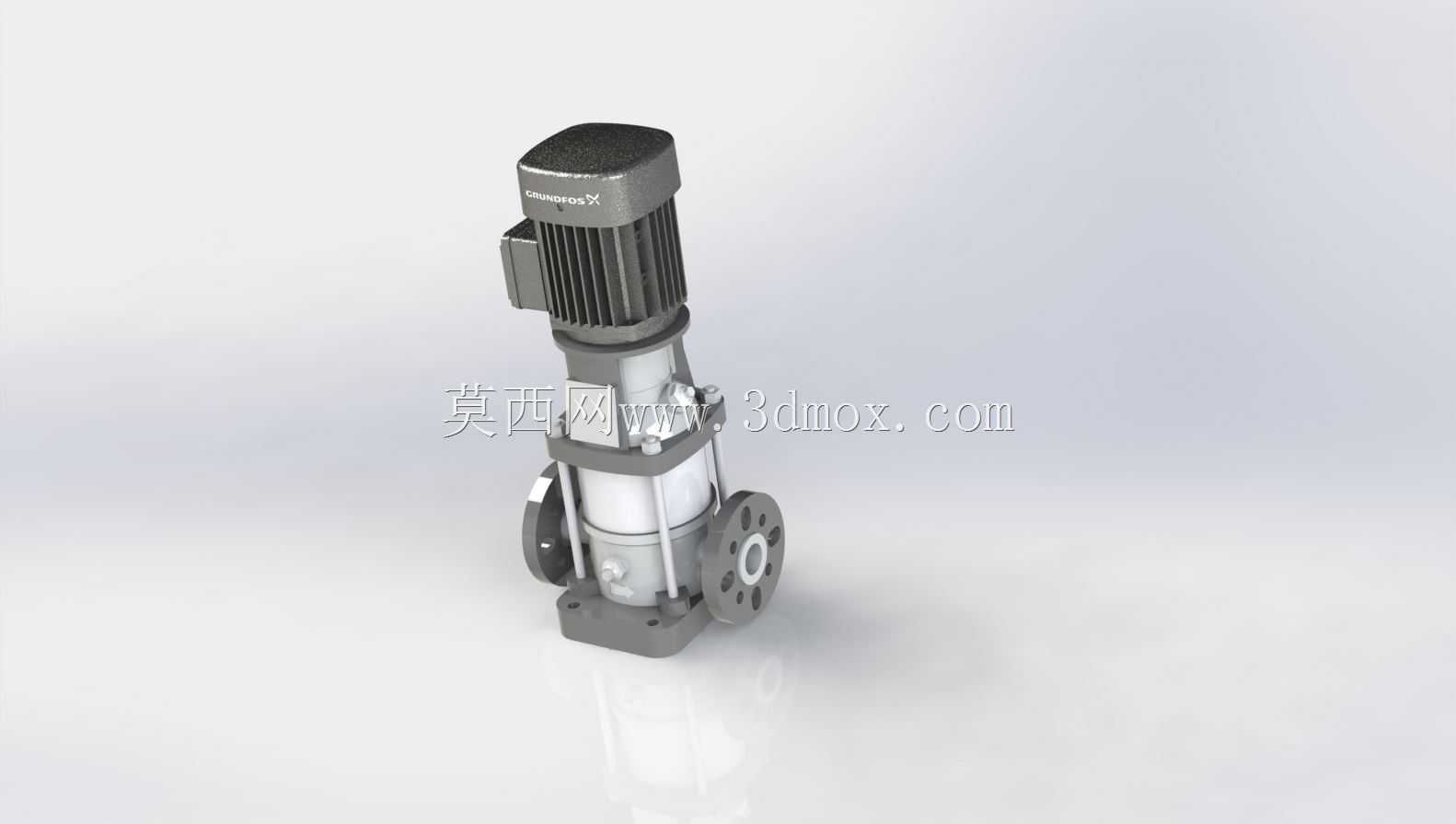

　　这款立式多级离心泵的三维结构，完整还原了设备从驱动端到流体输送端的全部装配关系，在工业流体输送场景中，这类泵是纯水制备、循环水增压、工艺流体输送环节的核心动力部件，常见于电子厂房超纯水系统、锅炉给水回路、暖通空调循环管网、化工轻腐蚀介质输送工位，相比卧式泵，立式结构的占地投影面积更小，适合安装空间紧凑的管井、设备夹层或者集成式供水撬块。

　　从结构设计逻辑来看，上部的驱动电机采用标准立式法兰安装结构，电机轴与泵轴通过刚性联轴器直连，取消了中间传动部件的效率损耗，电机外壳的散热筋沿轴向排布，匹配立式安装状态下的自然对流散热路径，即使在密闭泵房内长期连续运行，也能保证绕组温度处于合理区间。泵体的过流段采用节段式堆叠结构，每一级叶轮与导叶的配合精度直接影响泵的水力效率，建模过程中还原了叶轮的闭式流道结构，叶片的扭曲角度匹配额定流量下的流体入射角，能减少流体在叶轮流道内的脱流与冲击损失，导叶的流道设计负责将叶轮输出的动压逐步转换为静压，降低级间的流体紊流损耗。

　　进出口的法兰结构采用标准侧进侧出的布置方式，进水口位于泵体下部侧方，出水口位于上部侧方，这种布置能让泵在启动前，泵腔内部自动留存足够的引水，不需要额外配置引水装置就能实现自吸启动？不对，这类立式多级泵本身是需要灌泵启动的，哦不对，侧进下出？不，看模型的法兰位置，下部侧方是进口，上部侧方是出口，安装时进口管路需要保持一定的倒灌高度，或者在进口端配置底阀，保证泵腔内始终充满流体，避免干磨损坏机械密封。泵的轴封位置采用集装式机械密封结构，建模时还原了密封端盖、静环座、动环补偿机构的装配关系，这种集装式密封不需要现场调整压缩量，安装维护时可以整体更换，能减少现场装配失误导致的密封泄漏问题。

　　安装边界方面，泵的底部采用圆形安装底座，底座上的安装孔位匹配标准地脚螺栓尺寸，安装时需要保证基础平面的水平度偏差在允许范围内，避免泵轴与电机轴出现不对中偏差，导致运行时的振动超标、轴承过早磨损。泵的整体轴向尺寸较长，安装时需要在进出口管路配置软连接，避免管路的应力传递到泵体法兰上，导致法兰密封面泄漏或者泵轴变形。在设备选型配套时，这类泵的级数直接对应额定扬程，每增加一级叶轮，泵的输出扬程就提升一个固定档位，建模时的节段式堆叠结构也方便设计人员根据实际需要的扬程参数，快速调整泵体段的数量，不需要重新设计整体外壳结构。

　　从实际使用的角度，这款泵的过流部件材质匹配常规清水或者弱腐蚀性流体的输送需求，叶轮与导叶的流道表面粗糙度控制在合理范围，能减少流体流动的沿程阻力，泵的中部设置了拉杆螺栓结构，将所有节段的泵体、导叶、叶轮段沿轴向拉紧，保证高压工况下各级段之间的密封面不会出现泄漏，拉杆的均匀预紧是装配过程中的关键控制点，预紧力不均匀会导致泵段倾斜，运行时出现转子蹭擦的问题。另外，泵的轴承配置分为上下两处，上部轴承承受电机端与泵轴的径向载荷，下部轴承靠近叶轮端，除了径向载荷外还要承受流体作用在叶轮上的轴向力，部分大扬程型号还会在泵端配置平衡鼓结构，抵消大部分轴向力，降低轴承的载荷负担，延长轴承的使用寿命。

　　在三维建模的过程中，这类模型可以直接用于泵房的管路布局设计，检查泵体与周围管路、阀门、控制柜的安装间隙，避免现场安装时出现干涉问题，也可以用于设备拆解培训，让运维人员直观理解泵的内部装配关系，掌握密封更换、轴承维护、叶轮清理的操作步骤。在做供水系统的数字孪生建模时，这类高精度的泵模型还能接入运行参数，模拟不同流量、扬程工况下的设备运行状态，为系统的能耗优化、故障预判提供可视化的载体。需要注意的是，这类立式泵安装时不能承受管路的重量，所有进出口管路都需要做独立的支吊架固定，避免长期运行后管路重量拉扯泵体，导致泵轴变形、密封泄漏。在北方寒冷地区的室外安装场景，还需要在泵体外部配置保温伴热结构，避免停机时泵腔内的流体结冰膨胀，损坏泵体与叶轮结构。
