格兰富CR15立式多级离心泵结构设计

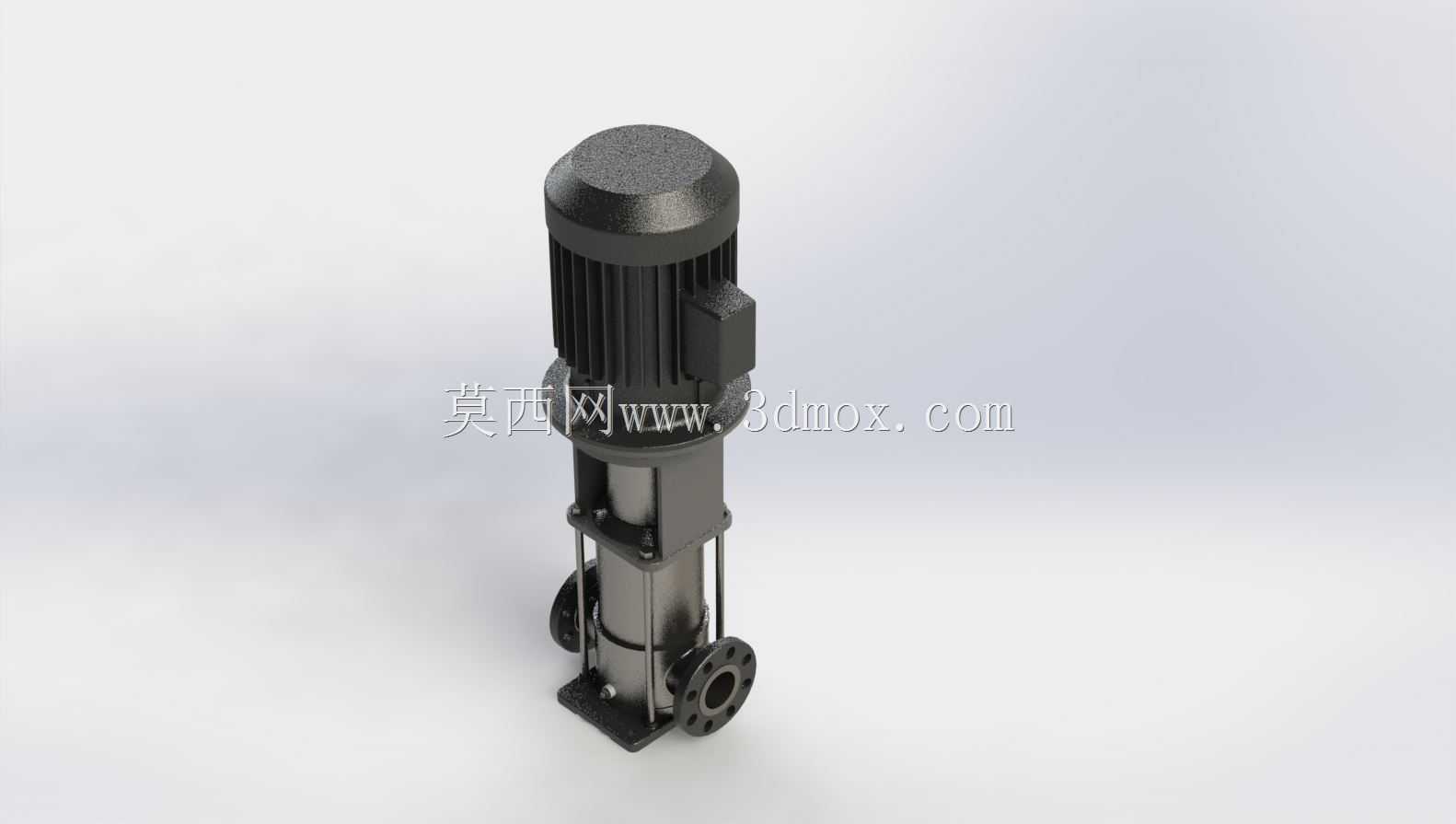

　　这款立式多级离心泵的三维结构，完全贴合商用供水、工业流体输送场景的实际安装需求，做结构设计时首先要考虑的就是立式安装的空间占用问题，整机采用电机在上、泵体在下的同轴直联布局，相比卧式同参数泵组，占地面积能缩减60%以上，很适合安装在楼宇管井、厂房设备夹层这类横向空间局促的区域。从功能实现来看，该泵通过多级叶轮串联的结构实现高扬程输出，每一级叶轮配套对应的导叶结构，流体从底部进水法兰进入后，逐次经过每一级叶轮获得动能，再通过导叶将动能转化为压力能，最终从侧部的出水法兰输出，可满足高层楼宇二次供水、工业循环水增压、纯水系统输送等多种工况的压力需求，过流部件采用不锈钢材质设计，既可以输送常规清水，也能适配轻度腐蚀性的工业流体，

　　适用场景覆盖民用供水、轻工制造、暖通循环多个领域。做三维建模时，首先要捋清整机的装配层级：最上部的驱动电机采用标准立式异步电机结构，电机端盖与泵体的连接支架做了定位止口设计，保证电机轴与泵轴的同轴度公差控制在0.05mm以内，避免运行时出现轴系挠曲振动；泵轴采用长轴贯穿多级叶轮腔的设计，每级叶轮之间设置轴套与耐磨环，耐磨环与叶轮口环的间隙控制在0.2-0.3mm，既保证容积效率，又避免运行时叶轮与泵壳发生摩擦刮蹭。进出口法兰的尺寸完全匹配通用管路标准，底部的安装底座设置了四个对称的安装螺栓孔，安装时需要保证基础平面的平面度公差不超过0.1mm/m，避免底座受力不均导致泵体变形；整机的重心落在泵轴轴线上，

　　立式安装时不需要额外设置径向支撑，只需要通过底部螺栓固定即可，进出口管路需要设置独立的管架支撑，避免管路重量直接作用在泵体法兰上导致法兰变形泄漏。在细节结构设计上，电机侧的接线盒设置在电机壳体侧面，预留了足够的接线操作空间，方便现场布线；泵体下部设置了排气螺塞，首次启动前可以通过该螺塞排净泵腔内的空气，避免气蚀损坏叶轮；轴封位置采用集装式机械密封结构，不需要现场调整弹簧压缩量，更换时可以整体拆装，大幅降低现场维护的工作量。建模过程中对所有配合面都做了公差匹配，比如叶轮与泵轴的配合采用H7/k6的过渡配合，既保证传动扭矩的可靠性，又方便拆装维护；连接螺栓的位置都预留了足够的扳手操作空间，不需要特殊工具就能完成常规拆装。从安装边界来看，

　　整机的顶部电机外径、中部泵筒外径、底部底座尺寸做了阶梯式的尺寸控制，安装时周边预留300mm的操作空间即可满足日常维护、易损件更换的需求，不需要额外预留大型吊装设备的操作空间，日常维护只需要小型工具就能完成机械密封、轴承等易损件的更换。
