荏原卧式管道离心泵结构设计

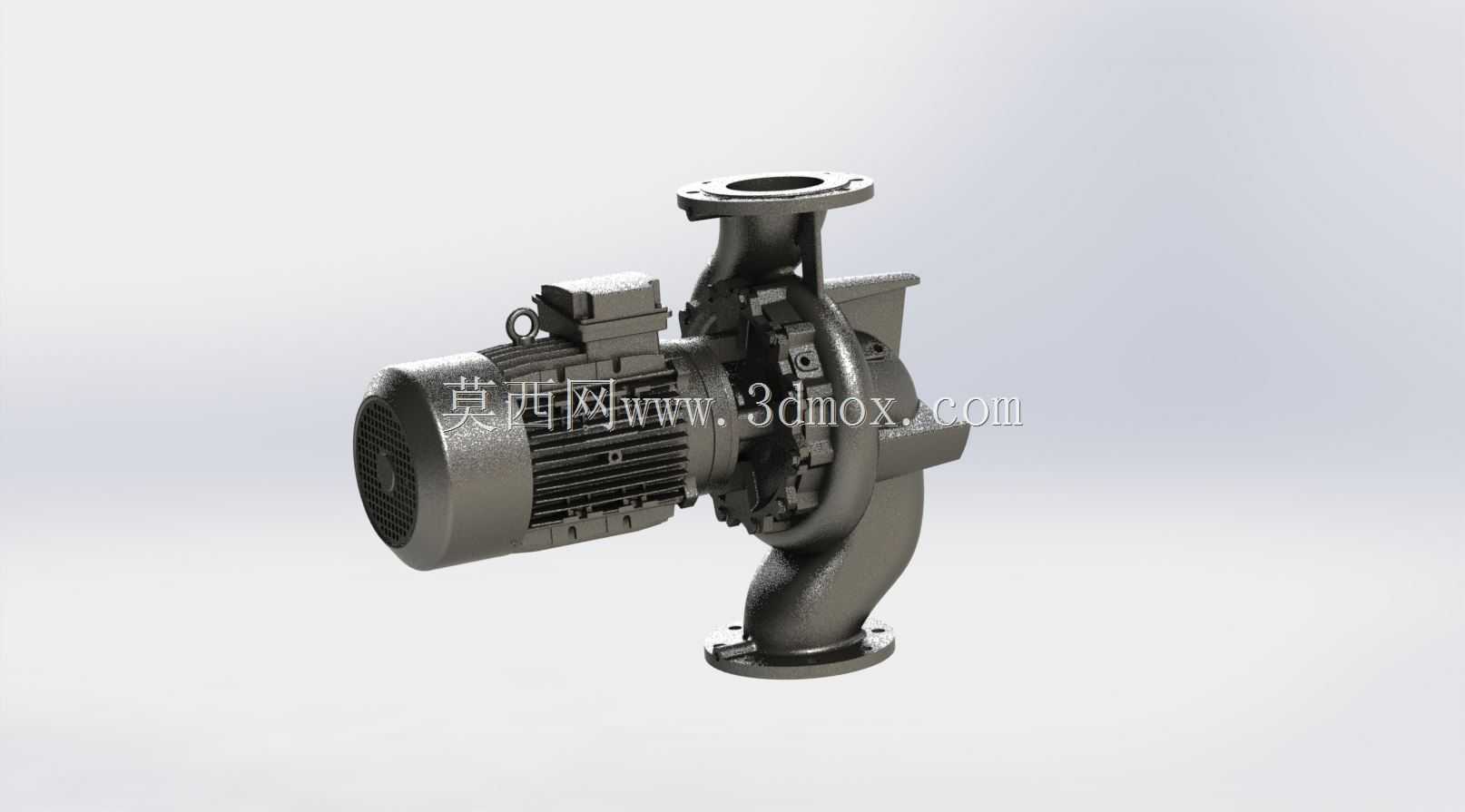

　　这款卧式单级离心泵的三维结构完整还原了整机装配关系，从现场应用场景来看，这类泵型广泛覆盖民用建筑暖通循环、工业冷却水输送、市政给排水增压、中小型工艺流体输送等工况，在暖通空调系统里常作为冷热水循环动力单元，在工业厂区则承担设备冷却回路、生产给水增压的功能，也可适配轻度腐蚀性流体的输送场景，只要过流部件材质匹配对应介质特性即可。从结构功能来看，泵体采用管道式直连设计，进出口法兰处于同一水平轴线，安装时可直接串接在管路当中，不需要额外改变管路走向，相比立式管道泵，卧式结构的整机重心更低，运行时的振动幅值更小，对安装基础的承重要求更友好，大流量工况下的运行稳定性更突出。泵体流道采用螺旋形压水室设计，建模时严格匹配水力设计的断面变化规律，

　　从叶轮出口到法兰出口的流道过渡顺滑，尽可能降低水力损失，减少局部涡流带来的效率损耗与运行噪声。叶轮采用闭式结构设计，前后盖板的曲面弧度匹配流体在叶轮内的运动轨迹，叶片进出口安放角经过水力优化，兼顾大流量工况下的过流能力与额定点的运行效率，叶轮与泵轴采用键连接传递扭矩，轴端设置叶轮锁紧结构，避免运行过程中叶轮发生轴向窜动。泵与电机采用共轴直连结构，取消了传统联轴器的传动环节，既缩短了整机的轴向尺寸，也减少了联轴器对中偏差带来的振动与功率损耗，电机采用标准三相异步电机结构，散热筋沿电机外壳轴向布置，运行时自带的风叶可带动空气沿散热筋流动，带走电机运行产生的热量，保证长时间连续运行时的绕组温度处于合理区间。密封结构采用集装式机械密封设计，

　　相比填料密封，机械密封的泄漏量更低，运行过程中不需要频繁调整压盖松紧，维护周期更长，密封腔的结构设计预留了足够的散热空间，可带走密封面摩擦产生的热量，避免密封面过热失效。轴承部分采用深沟球轴承承受径向载荷，同时搭配推力轴承承受叶轮运行产生的轴向力，轴承室的润滑结构设计兼顾油脂润滑的储油空间与密封防护，避免外界粉尘、水汽进入轴承室造成轴承磨损。从安装边界来看，整机的安装底座采用一体化铸造结构，底座上的安装孔位间距匹配标准管路安装的尺寸规范，进出口法兰的连接尺寸符合对应压力等级的法兰标准，现场安装时不需要额外加工过渡连接件，进出口法兰的端面垂直度、同轴度在建模时严格控制公差范围，避免安装后出现管路附加应力导致泵体变形、密封泄漏的问题。

　　建模过程中对所有装配部件的干涉情况做了完整校验，包括叶轮与泵体口环的间隙、密封组件与轴套的配合间隙、轴承与轴及轴承室的配合公差都做了对应还原，可直接用于后续的工程出图、装配工艺编制、安装模拟等工作，也可作为同类型泵型结构优化的参考基准，帮助设计人员快速理解卧式管道离心泵的整机结构逻辑与部件配合关系。在实际选型应用中，这类泵型的安装空间需要预留足够的检修位置，尤其是电机侧与泵体密封侧的操作空间，方便后续更换机械密封、轴承等易损件，管路设计时需要在泵的进出口设置软连接与检修阀门，降低管路振动传递到泵体，同时方便检修时切断介质，不需要排空整个管路系统的流体。
