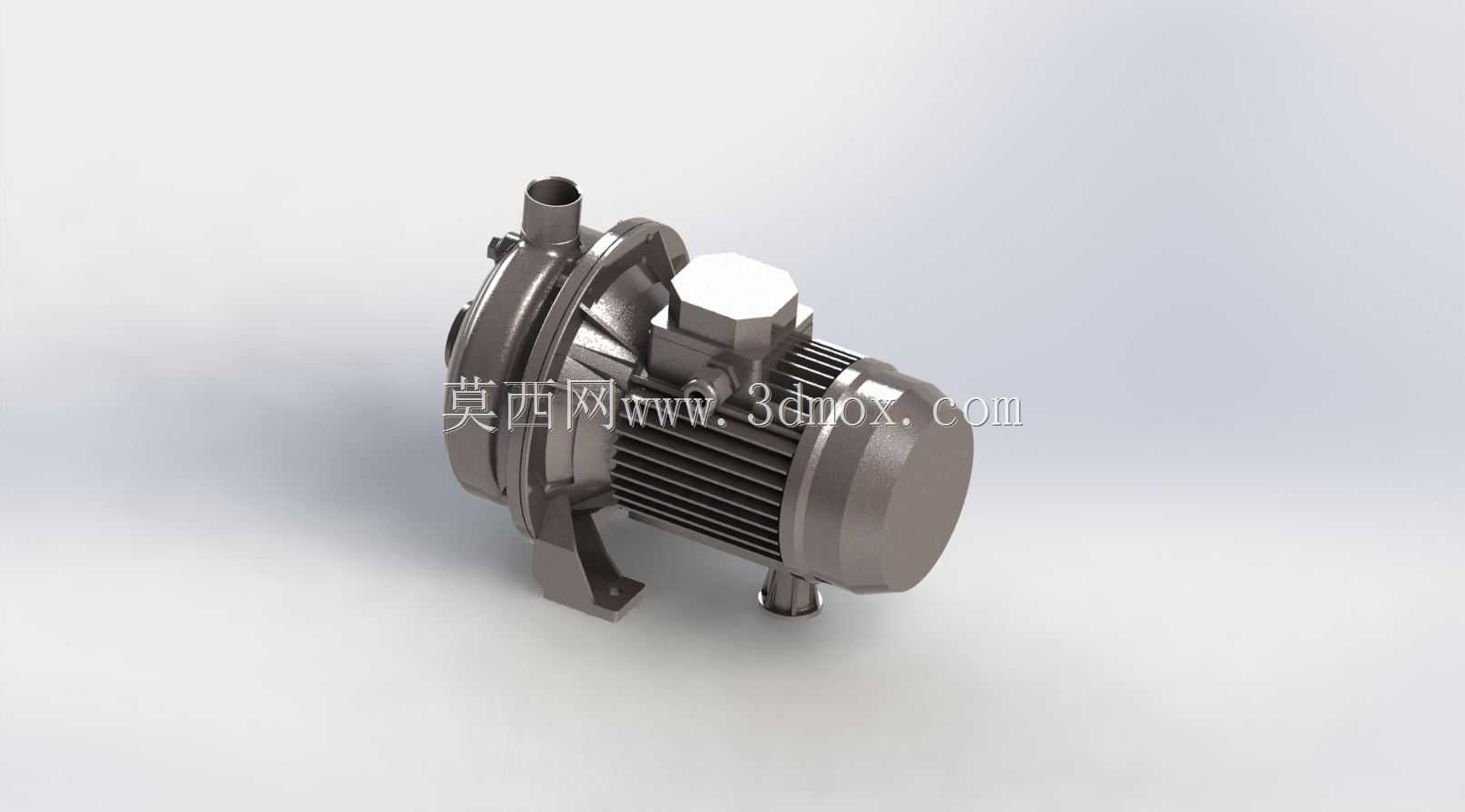

荏原CDX120卧式单级离心泵三维结构

　　这款卧式单级离心泵的三维结构还原，完全围绕民用建筑供水、小型工业循环系统的实际安装与运维需求搭建，建模过程中优先梳理了泵体与电机直联的同轴度公差匹配逻辑，避免实际装配中出现叶轮扫膛、密封件偏磨的常见问题。从应用场景来看，该型泵主要适配50Hz工频供电场景，可用于家庭自来水增压、小型暖通空调水循环、园林喷灌供水、小型工业设备冷却循环等工况，输送介质为常温清水或物理化学性质与水接近的无颗粒杂质液体，过流部件的流道曲率完全参照水力模型的最优效率点设计，减少流体在叶轮进出口的涡流损失，保证额定工况下的运行效率处于合理区间。

　　建模时首先确定了安装脚的定位基准，两个安装支脚的安装孔中心距、地脚螺栓孔的沉台深度都预留了现场安装的调整余量，支脚与泵体、电机壳体的连接筋板做了圆弧过渡处理，既保证泵组运行时的结构刚性，减少电机高速运转带来的共振传导，也避免铸造过程中出现应力集中导致的铸件开裂缺陷。泵体的进出口法兰采用标准管法兰连接尺寸，法兰密封面的粗糙度、螺栓孔的位置度都做了精准还原，方便设计人员直接对接管路系统的三维布管，不需要额外调整接口坐标，进出口的流向标识在模型上做了隐性的结构区分，避免现场安装时出现进出口接反的低级失误。

　　叶轮部分采用闭式叶轮结构，叶片的扭曲角度完全匹配该型号泵的水力性能曲线，叶轮与泵轴的连接采用键传动加锁紧螺母的结构，模型中还原了轴封腔的安装空间，可适配机械密封或填料密封两种密封形式，方便不同使用场景下的密封选型替换，泵体的放水螺塞位置设置在泵腔最低处，保证冬季停机时可以完全排空泵腔内的存水，避免低温冻裂泵壳。电机部分的散热筋结构沿电机壳体轴向均匀分布，散热筋的高度、间距都参考了标准Y系列电机的散热设计参数，保证电机在额定负载运行时的散热面积满足温升要求，接线盒的位置设置在电机顶部，接线口的防水密封结构、接线端子的安装空间都做了还原，方便电气设计人员对接电缆布线的空间需求。

　　从安装边界来看，泵组的整体轴向尺寸、径向最大轮廓都做了精准校核，泵体顶部的排气螺塞位置预留了扳手操作空间，电机尾部的风罩外圆与周边障碍物的安全距离也在模型中做了隐性的边界提示，方便设计人员在做泵站布置、设备集成时预留足够的安装与运维操作空间。泵轴的悬臂长度经过优化，尽量减小轴端挠度，延长机械密封的使用寿命，轴承位的轴肩定位尺寸完全匹配标准深沟球轴承的安装要求，轴承端盖的密封槽结构也做了还原，可适配骨架油封防止润滑脂泄漏。整个模型的结构拆分完全按照实际装配顺序搭建，从泵体、叶轮、密封件、泵轴、轴承、电机定转子到电机壳体、风罩、接线盒，每个零部件的装配约束都符合实际装配逻辑，没有出现干涉错装的问题，不管是用于设备选型时的方案展示，还是用于教学演示离心泵的装配结构，亦或是用于泵站布管的干涉检查，都能直接调用，不需要做额外的结构修正。
