荏原CDX90-10卧式单级离心泵结构设计

　　在民用供水、小型工业循环、暖通空调水系统这类对泵组紧凑性、运行稳定性有明确要求的场景里，卧式单级离心泵的选型占比一直居高不下，这款荏原CDX系列的泵组结构，刚好贴合这类场景的安装与使用需求。从结构布局来看，泵体与驱动电机采用同轴直联的卧式布置，没有额外的联轴器传动结构，整体轴向尺寸被大幅压缩，对于安装空间局促的管井、设备夹层、小型机房来说，这种紧凑布局能有效降低安装面的预留尺寸要求，安装脚的位置经过对称设计，既可以适配标准混凝土基础的地脚螺栓固定，也能直接架设在型钢支架上完成固定，不需要额外做过渡安装板的适配加工。

　　过流部件采用不锈钢冲压成型结构，和传统铸铁泵体相比，流道内壁的粗糙度更低，水力损失更小，同时不锈钢材质的耐锈蚀特性，让它既可以输送常温清水，也能适配轻度腐蚀性的流体介质，比如小型水处理系统的增压输送、暖通系统的冷热循环水，都在它的适用覆盖范围内。泵腔的密封结构采用机械密封设计，相比传统填料密封，运行过程中的泄漏量更低，不需要频繁调整填料压盖的压紧力，日常维护的工作量被大幅降低，密封腔的位置预留了足够的拆装空间，后期更换密封件时不需要完全拆解泵体与电机的连接，只需要拆开泵壳与连接架的紧固件就能完成密封组件的更换，维护效率更高。

　　叶轮采用闭式离心结构，叶片的型线经过水力优化，在额定50Hz工频运行的工况点，能兼顾扬程与流量的匹配性，CDX90-10这个规格对应的额定扬程10米左右的工况区间，刚好匹配民用建筑入户增压、小型冷却塔循环、小型设备冷却供水这类常见的工况需求，叶轮做了动平衡校正，和电机轴直联之后，整体运行的振动量控制在较低水平，不需要做额外的减震基础处理，普通安装面就能满足运行的振动要求。泵的进出口采用标准管螺纹连接设计，和常规民用给排水管路的管径适配性强，不需要额外做变径接头的定制加工，现场安装时直接和管路螺纹连接就能完成装配，进出口的方向采用轴向进水、径向出水的经典离心泵布局，管路走向的适配性更强，不管是水平管路还是垂直管路的接入，都能通过调整安装角度完成适配。

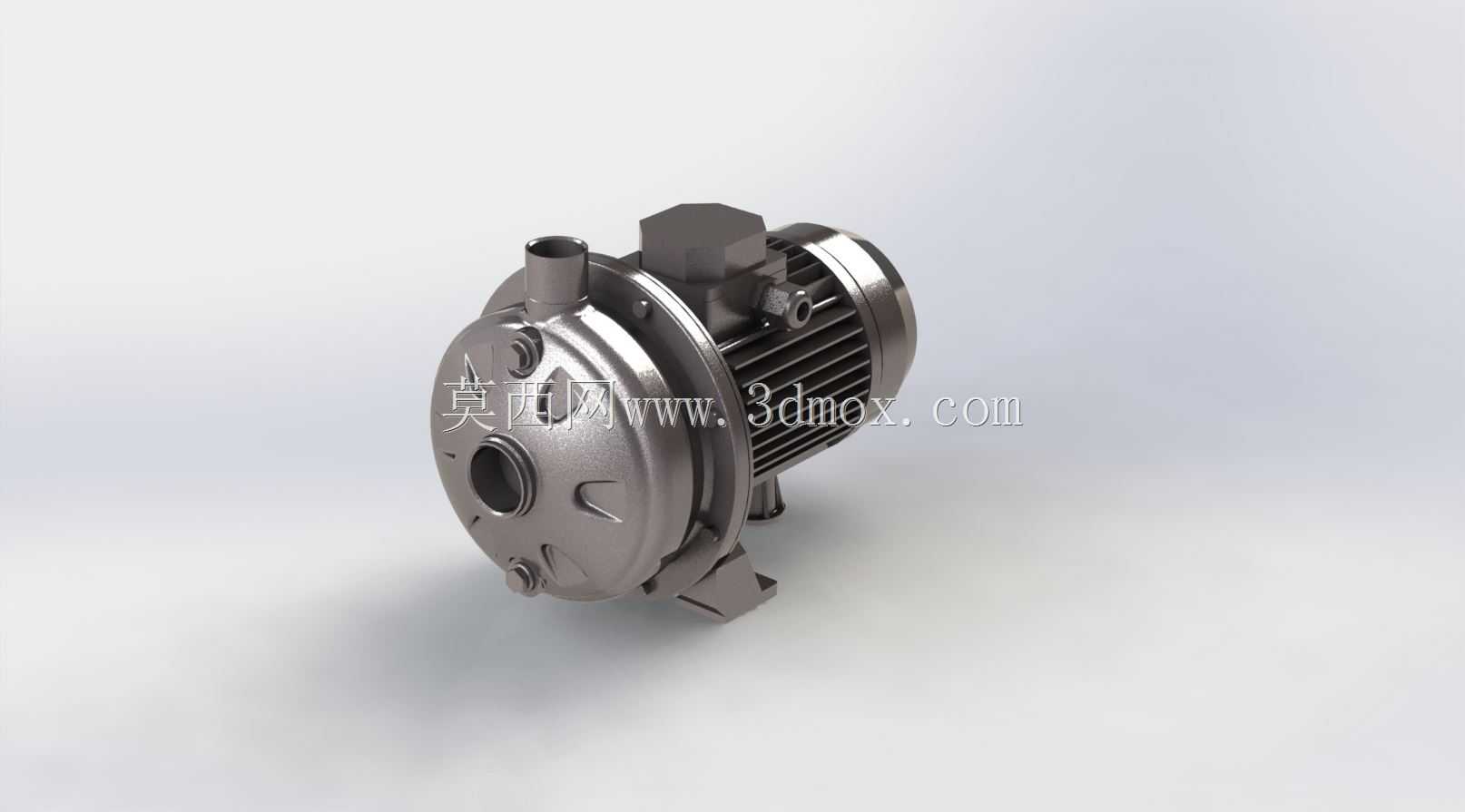

　　从建模的结构细节来看，电机的散热筋结构完全按照实际产品的布局还原，端盖的轴承位、接线盒的安装位置、泵体的放水螺塞位置都做了准确的结构表达，在做设备整体布局设计、管路干涉检查的时候，这个模型可以直接导入装配环境，用来校验泵组和周边管路、阀件、支架的安装间隙，避免现场安装时出现结构干涉的问题。安装脚的螺栓孔位置、孔径尺寸都和实际产品一致，在做基础设计的时候，可以直接提取模型里的安装孔位坐标来绘制基础加工图，不需要额外对照样本手册反复核对尺寸，能有效减少设计阶段的尺寸核对工作量。

　　另外这款泵的结构设计里，电机和泵体的连接采用标准化的连接支架，连接支架的止口尺寸和通用Y系列电机的端盖止口匹配，如果后期需要更换不同功率等级的电机来适配工况调整，只需要匹配对应止口尺寸的电机就能完成装配，不需要重新加工连接支架，备件的通用性更强。泵体的泄压孔、排气孔的位置都做了结构预留，在系统初次注水运行时，可以通过排气孔排净泵腔内的空气，避免气缚现象导致泵组无法正常出水，放水螺塞的位置在泵腔的最低点，冬季停机或者长期停用时，可以打开螺塞排净泵腔内的存水，避免低温冻裂泵体。

　　对于做给排水系统设计、小型工业流体系统设计的工程师来说，这类准确还原结构的三维模型，能在方案设计阶段就完成泵组的布局校验、安装空间核算、管路走向规划，避免后期施工时出现安装空间不足、管路和泵体干涉的问题，同时模型里的结构细节也能作为同类泵组结构设计的参考，比如直联泵的连接支架结构、密封腔的布局、叶轮和泵体的间隙控制，都能给自主结构设计提供实际的参考依据。在做泵组的三维装配动画、运维培训课件的时候，这个模型的结构拆分逻辑也和实际产品的拆装顺序一致，可以直接用来制作拆装演示的内容，不需要重新做结构的拆分处理。
