荏原CDXM系列卧式单级离心泵结构

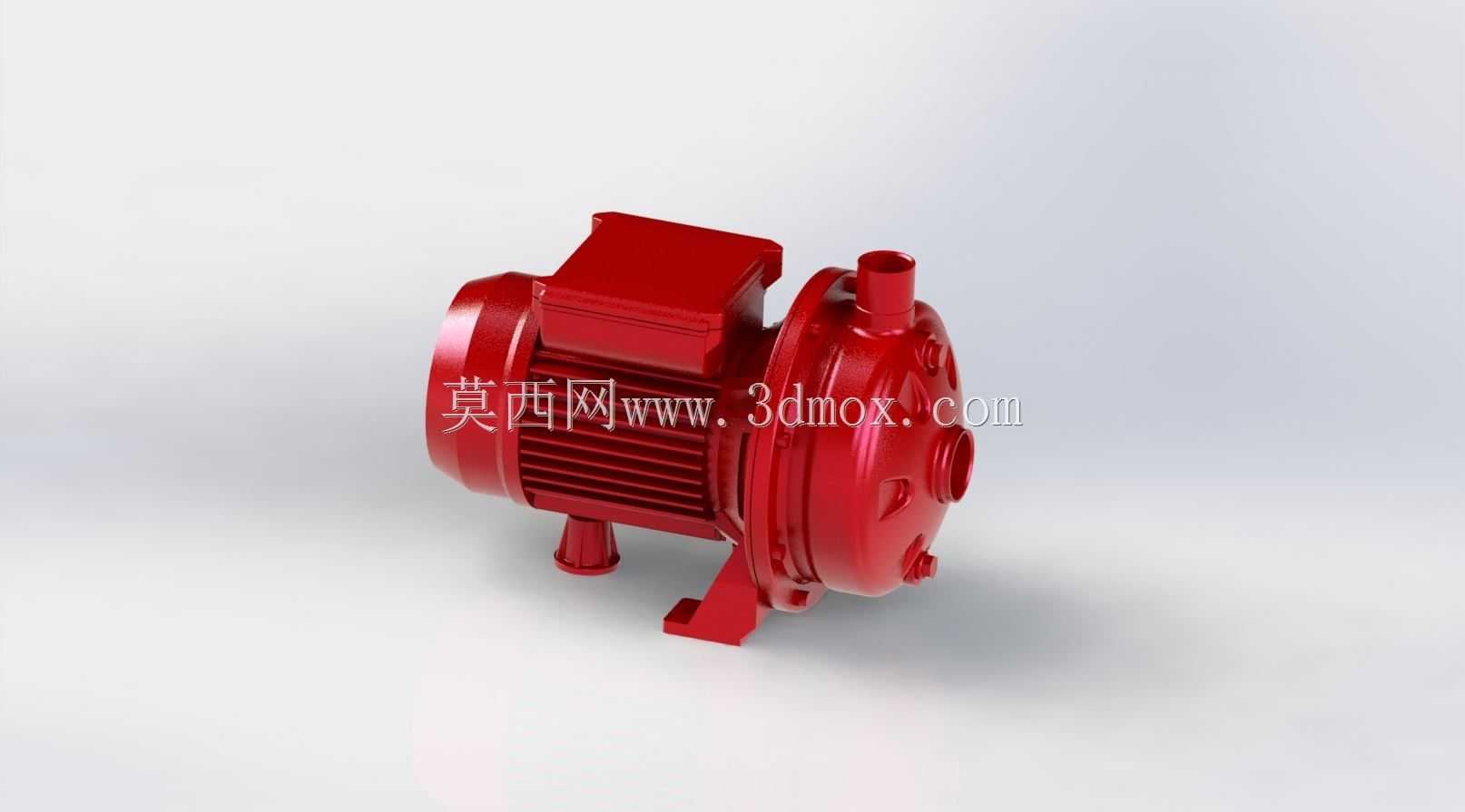

　　这款卧式单级离心泵的三维结构，完全还原了紧凑型直联离心泵的典型布局，电机与泵体采用同轴直联设计，省去了传统联轴器连接的冗余结构，整体轴向尺寸被大幅压缩，适合安装空间局促的民用供水、小型工业循环场景。从结构细节来看，泵壳采用后开门式设计，检修时无需拆卸进出水管道即可取出叶轮与机械密封组件，大幅降低现场运维的拆装工作量，这一设计思路完全贴合商用建筑供水、暖通空调循环系统的运维需求——这类场景往往管路排布密集，不允许大范围拆改管路来检修泵内构件。

　　泵体的进出口采用同轴线水平布置？不对，仔细看结构，进水口沿泵轴轴向延伸，出水口垂直向上布置，这种流道设计能让流体从轴向进入叶轮后，经叶轮离心作用获得动能，再通过蜗壳流道将动能转化为压力能，流道过渡段做了圆弧顺滑处理，减少流体在泵腔内的涡流损失，提升水力效率。叶轮采用闭式结构，前后盖板的曲率匹配流体在叶轮内的流动轨迹，叶片数的选择兼顾了扬程特性与抗气蚀性能，适合输送清水或物理化学性质与水相近的无颗粒流体，常见于高层住宅二次供水、中央空调冷却水循环、小型工业设备冷却供水等场景。

　　安装结构上，泵体与电机共用一体式铸铁底座，底座上的安装脚做了加强筋设计，能抵消泵运行时产生的径向力与振动，避免长期运行后出现安装偏移。接线盒位于电机顶部，采用防水密封结构，接线口的朝向可根据现场布线需求调整，适配不同方向的进线走线，减少现场布线的弯折应力。电机部分采用封闭式风冷结构，外壳的散热筋沿轴向均匀排布，风罩内置的风叶随轴转动时，能带动空气沿散热筋轴向流动，带走电机运行产生的热量，保证泵在连续运行工况下电机绕组温度维持在合理区间。

　　从安装边界来看，这款泵的地脚螺栓孔间距、进出口法兰的尺寸都匹配对应规格的管路标准，选型时只要核对进出口通径、额定扬程流量参数，就能直接替换同规格的老旧泵组，无需对现有管路做改造。泵轴与电机轴为同一根轴，取消了联轴器的对中环节，现场安装时只要找平底座即可，大幅降低安装调试的技术门槛，也避免了联轴器对中偏差带来的振动、轴承磨损过快等问题。机械密封采用集装式结构，更换时无需拆解叶轮与泵壳，只要拆下泵盖即可完成密封件的更换，适合非专业运维人员的日常维护操作。

　　流道设计上，蜗壳的断面面积沿流体流动方向逐渐扩大，能平缓地将叶轮甩出的高速流体的动能转化为静压能，减少水力冲击带来的噪音与能量损失，这也让这款泵在运行时的噪音水平更低，适合安装在对噪音有要求的民用建筑内，比如写字楼、酒店的空调机房，不会因为泵组运行噪音影响周边区域的使用体验。泵体的泄压孔、密封冲洗孔的位置都做了合理排布，能及时带走机械密封摩擦副产生的热量，同时防止杂质进入密封面，延长密封件的使用寿命，减少日常维护的频次。

　　在实际选型应用中，这类泵的流量覆盖范围适配中小型供水系统的需求，扬程能满足多层建筑的供水压力要求，直联结构的设计也让整体重量更轻，搬运安装都更为便捷，不需要大型吊装设备就能完成现场安装作业。泵体表面的涂装采用环氧类防腐涂层，能适应潮湿的机房环境，避免长期使用后出现壳体锈蚀的问题，延长设备的整体使用寿命。
